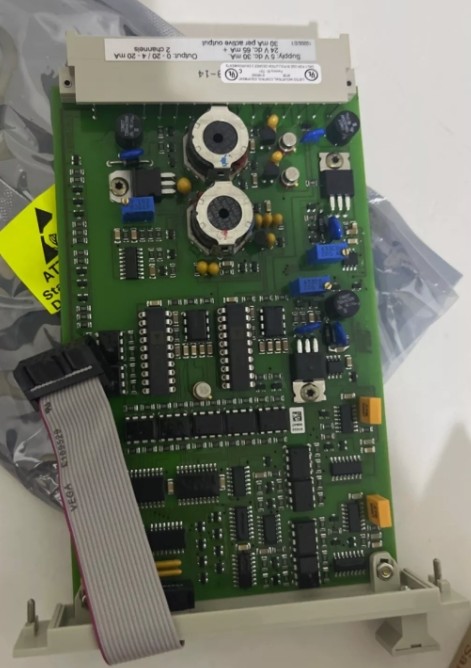

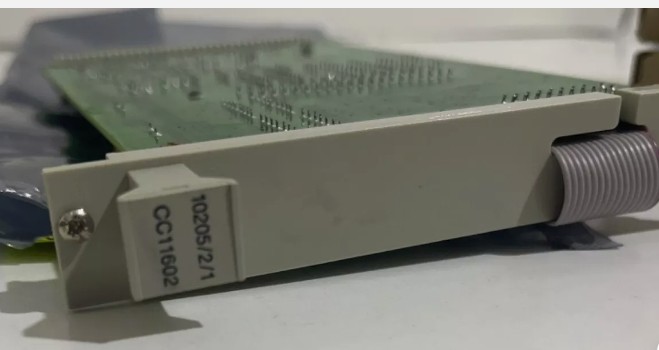

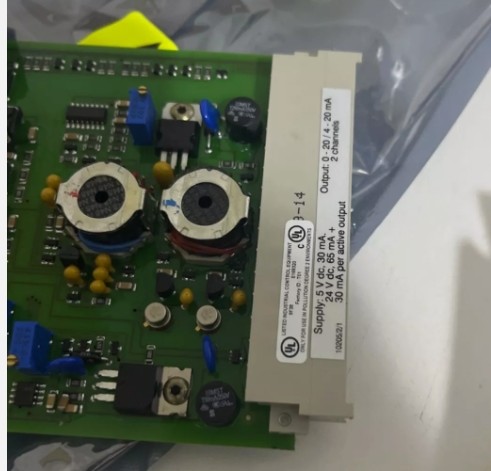

Модуль аналогового вывода Honeywell 10205/2/1

Модуль аналогового вывода Honeywell 10205/2/1

Honeywell 10205/2/1 Модуль аналогового вывода, защищенный от сбоев.pdf

Подробная информация о продукте:

Устойчивый к отказу аналоговый выходный модуль 10205/2/1 имеет два выходных канала 0 ((4) - 20 мА для аналоговых приложений управления.

Нагрузка может быть только резистивной или емкостной. Индуктивные нагрузки приведут к тому, что аналоговый выходный модуль будет сообщен о неисправности. Два аналоговых выхода гальванически изолированы от 24 Vdc и 5 Vdc.

Каждый аналоговый выходный канал состоит из 12-битного конвертера D/A для выходной величины и конвертера A/D, который отчитывает выходное значение.С помощью преобразователя A/D можно проверить правильное функционирование преобразователя D/AВ течение установленного времени безопасности процесса аналоговые выходы проверяются на:

• правильное выходное значение (текущее значение ± 5%),

• способность отключать энергию, и

• перекрестная связь между аналоговыми выходами.

Если используются фонпланы В/В, аналоговый выходный модуль 10205/2/1 требует модуля 10205/А/ на каждом канале.который позволяет сторожевой и/или процессору отключать энергию от выходов, независимо от результата применения.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
