GE IS200DAMBG1ACB Mark VI, Плата управления затвором

GE Mark VI IS200DAMAG1BCB Печатная плата

Описание продукта:

IS200DAMBG1ACB - это усилитель/интерфейсная плата, разработанная GE Industrial Systems, дочерней компанией General Electric (GE),как один из шести вариантов панелей привода шлюзов для использования в агрегатах привода серии GE Innovation и связанных с ними компонентахОн является одним из шести вариантов панели привода в серии приводов GE Innovation и связанных с ними компонентов и предназначен для использования в 375-кадрах низковольтных систем привода.между моделями DAMA (620 кадров) и DAMC (250 кадров)Он основан на материнской плате IS200DAMBG1 и содержит три уникальных пересмотра: два функциональных пересмотра (и один пересмотр рисунка).

Особенности:

Основная функция: служит интерфейсом между системой управления и устройствами переключения питания IGBT, отвечающими за управление и подключение IGBT в низковольтных приводах Innovation Series,с использованием одного модуля IGBT (модель Powerrex CM600HA-28H) на фазовую часть, по одному для каждой верхней и нижней фаз.

Конфигурация оборудования:

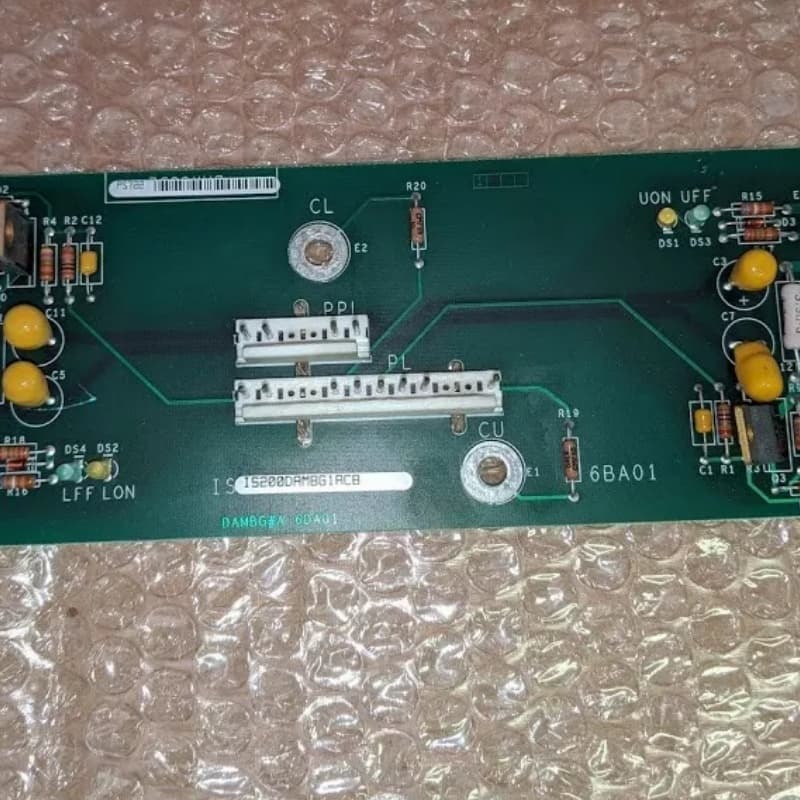

оборудован светодиодными индикаторами (DS1 - DS4) для диагностики и отображения состояния IGBT: DS1 (UON, желтый) указывает на включенность верхнего IGBT, а DS3 (UFF,зеленый) указывает, что верхний IGBT выключен; DS2 (LON, желтый) и DS4 (LFF, зеленый) соответствуют состояниям включения и выключения нижних IGBT соответственно.

Поверхность доски покрыта толстым слоем обычного химического покрытия для защиты.

Сценарий применения: обычно используется в группах по три в агрегатах приводов серии Innovation, аналогичных DAMA, DAMC и т.д.,это ключевой компонент в системе привода, соединяющей устройства управления и питания.

Технические параметры:

.
