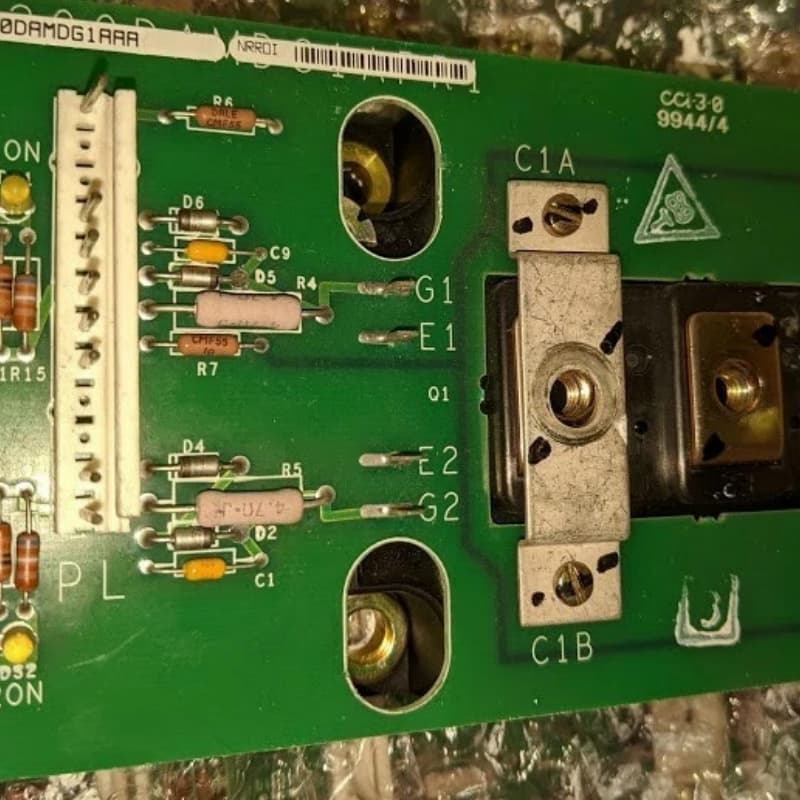

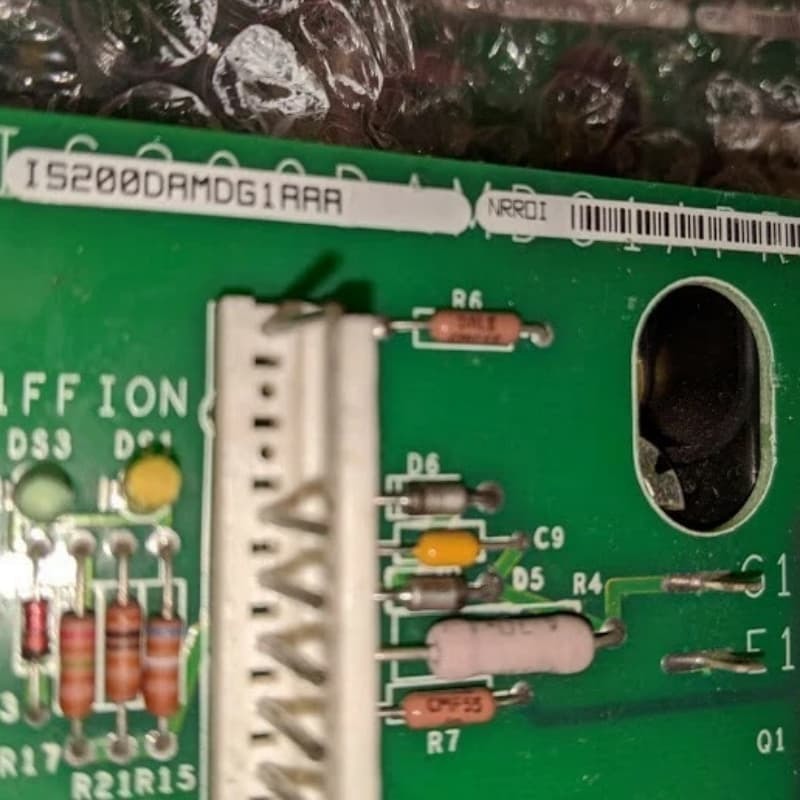

GE Mark VI IS200DAMDG2AAA Интерфейсная панель для управляющих шлюзов

Описание продукта:

ВIS200DAMDG2AAAэто интерфейсная плата для усилителей с приводом в ворота от General Electric (GE), которая относится к серии Mark VI Turbine Control System,который в основном используется для систем управления и управления совместимыми с ГЭ автоматическими приводами для газа, паровые и ветровые турбины, с добавлением новых сценариев ветровых турбин по сравнению с предшественником серии Mark V.

Это один из шести вариантов серии DAM панелей привода шлюзов и служит интерфейсной платой между рамкой управления и устройствами переключения питания (IGBT) в низковольтной системе привода,без ввода мощности или усиления.

Особенности:

Основная функция:служит интерфейсом между рамкой управления и IGBT, соединяет характерную для моста интерфейсную плату, ворота,терминалы излучателя и коллектора IGBT для реализации передачи и управления сигналом, без усиления мощности.

Мощность и спецификация:номинальная мощность соответствует 92 кадрам или 125 кадрам, каждый драйвер может быть сконфигурирован с 3 блоками, каждый блок содержит 1 двойной модуль IGBT (например, Powerrex CM200DY-28H), управляющий одной фазовой ногой.

Указание состояния:оборудованные 4 светодиодами, желтым 1ON (DS1) и 2ON (DS3) указывающими на то, что верхний и нижний IGBT включены, и зеленым 1FF (DS2) и 2FF (DS4) указывающими на то, что они выключены,предоставлять интуитивную обратную связь о состоянии эксплуатации.

Конфигурация соединения:Содержит 12 IGBT-прицепов (например, C1, G1IN, COM1, C2, и т.д.), без предохранителей, точек испытаний или конфигурируемых частей, для простой конструкции.

Номер модели и конструкция:Код нумерации модели включает функциональную аббревиатуру DAMD, группу 2 серии Mark VI, обычное покрытие PCB, местное производство и многое другое;Форма с формой C позволяет легко интегрировать и устанавливать на более крупные доски.

Технические параметры:
