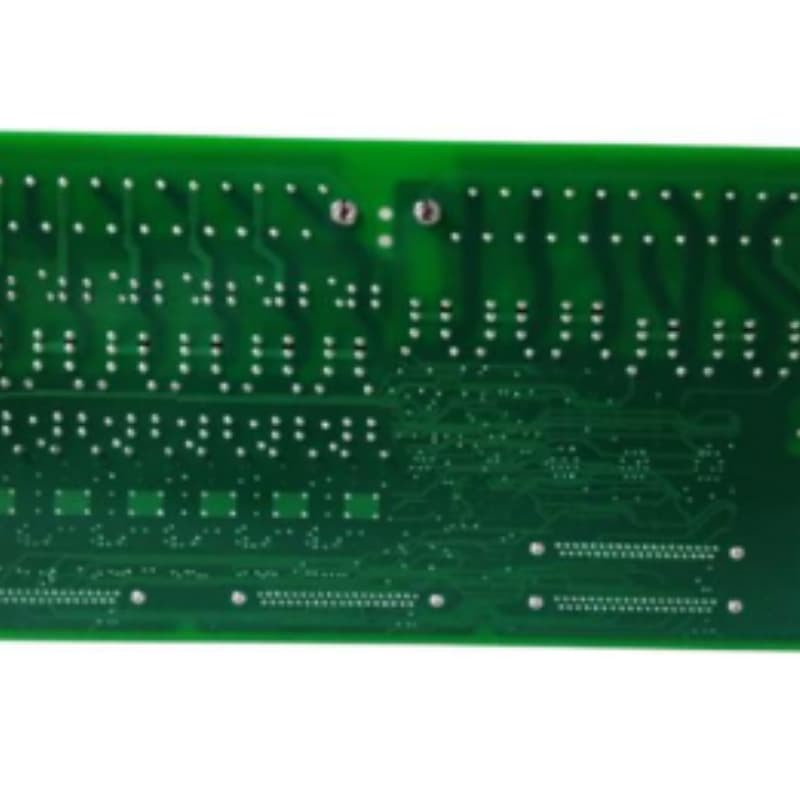

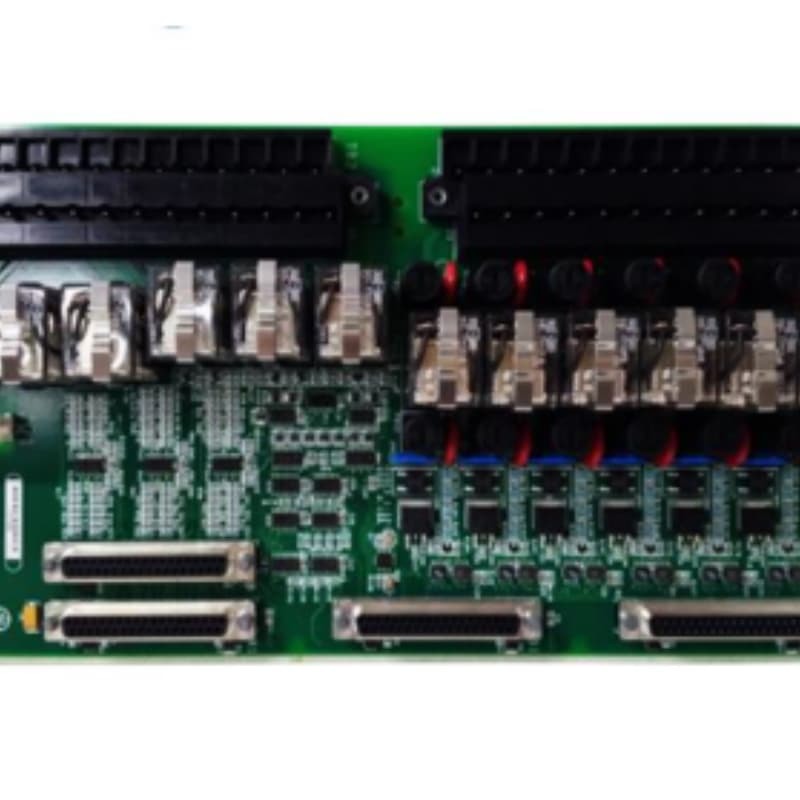

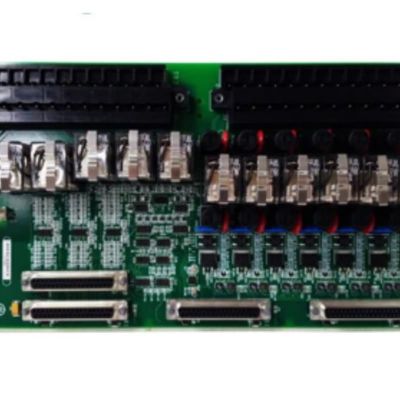

Усилитель / интерфейсная плата GE Mark VI IS200DAMEG1ABA

Описание продукта:

IS200DAMEG1ABA - это плата усиления/интерфейса затвора, разработанная General Electric (GE), которая является частью системы управления передачей GE и в основном используется в стойках управления серии Innovation. Она используется для подключения силовых коммутационных устройств (например, IGBT) в низковольтном приводе к стойке управления и является ключевым интерфейсным компонентом между ними.

Ее основная функция заключается в обеспечении не усиленного, без входного питания интерфейсного соединения между клеммами коллектора, эмиттерами, затворами IGBT и платой интерфейса характеристик моста (плата BPIA) рамы управления.

Эта плата является одной из плат усиления/интерфейса затвора серии GE Mark VI, одним из шести вариантов, адаптированных к уровню мощности привода 65 кадров, подходящих для фазо-ножных систем привода, и может поддерживать три фазы (A, B, C) на одной плате с общим модулем IGBT для всех трех фаз.

Особенности:

1.Функция интерфейса: только для интерфейсного соединения, без усиления сигнала и без подачи питания. Входные и выходные соединения с платой BPIA реализуются через три разъема: CPL (C-фаза, обозначена как U), BPL (B-фаза, обозначена как V), APL (A-фаза, обозначена как W).

2.Структура и соединения: Содержит 6 разъемов, каждый с разной функцией контакта, например, контакт 5 является общим терминалом, соответствующим эмиттеру каждой фазы в верхнем плече моста модели IGBT. Они припаяны к модулю IGBT и должны быть заменены одновременно; система управления должна быть выключена перед операцией, чтобы предотвратить поражение электрическим током.

3.Особенности адаптации:Адаптация к фазо-ножным приводам; одна плата может охватывать три фазы, которые совместно используют общий модуль IGBT (хотя на фазу может быть несколько IGBT, для этой платы требуется только один модуль). Номинальная мощность привода составляет 65 кадров в секунду и является одним из шести вариантов.

4.Безопасность и замена: Замена требует работы как с IGBT, так и с платами DAME (из-за паяных соединений) и должна выполняться без питания. Установка требует нанесения специальной силиконовой смазки (например, Dow Corning 340) и затяжки болтов с определенным моментом и последовательностью для обеспечения надежного соединения.
