GE IS200HFPAG2ADC Вентилятор/карта Xfrmr Легкое охлаждение

Ge.IS200HFPAG2ADCКарта Fan/XFRMR является ключевым компонентом в системе управления турбиной GE Mark VI. В качестве карты питания с высокой частотой переменного тока/вентилятора она является универсальной и может быть установлена в различных шкафах системы привода, обычно вблизи стойки для платы или корпуса вентилятора.

Эта карта принимает входные напряжения, либо AC 230 Vac, либо широкий диапазон DC (230 - 1000 В постоянного тока). Затем он преобразует их в конкретные выходные напряжения, включая 52 В переменного тока, 19,1 В переменного тока и 52 В постоянного тока, причем выходной сигнал с частотой 25 кГц в квадратной форме волны. Четыре STAP - на входе ручки разъемов и восемь разъемов для подключений для вывода.

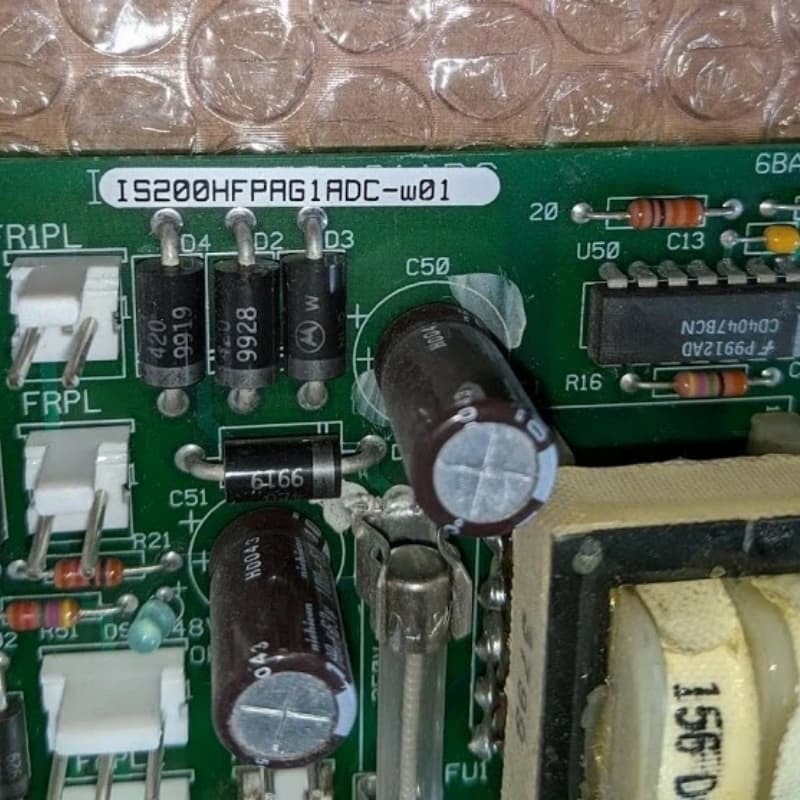

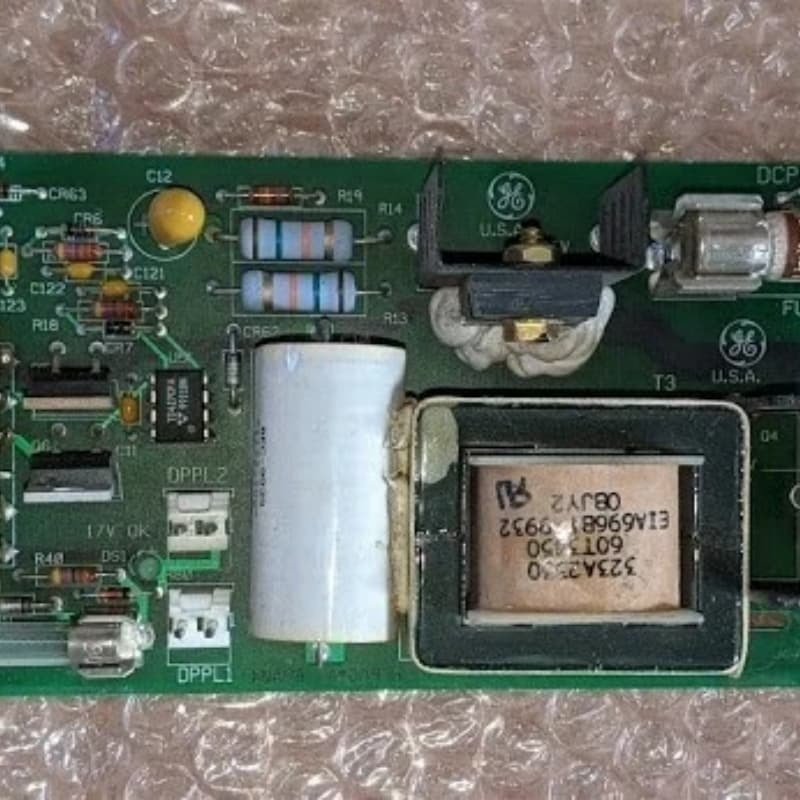

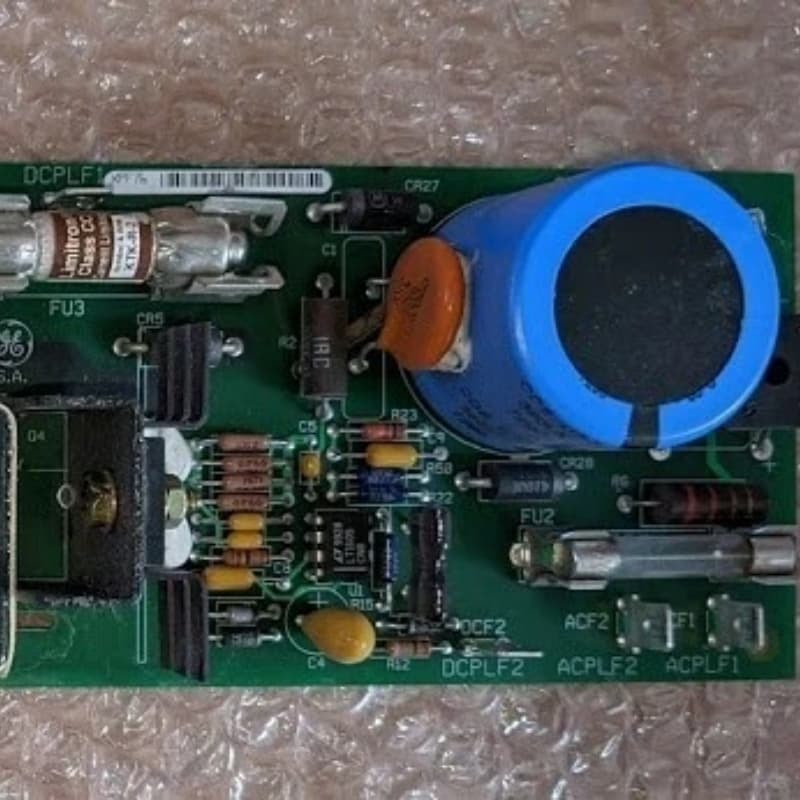

Чтобы защитить схему карты, она оснащена четырьмя предохранителями и варистором оксида металла. ДополнениеВ нем есть два радиатора, два трансформатора, два светодиода, чтобы указать состояние выходного напряжения, транзисторы и три конденсатора высокого напряжения, играя важную роль в поддержании стабильного источника питания для общей системы.
