GE IS230TDBTH6A Дискретное терминальное устройство для управления турбинами

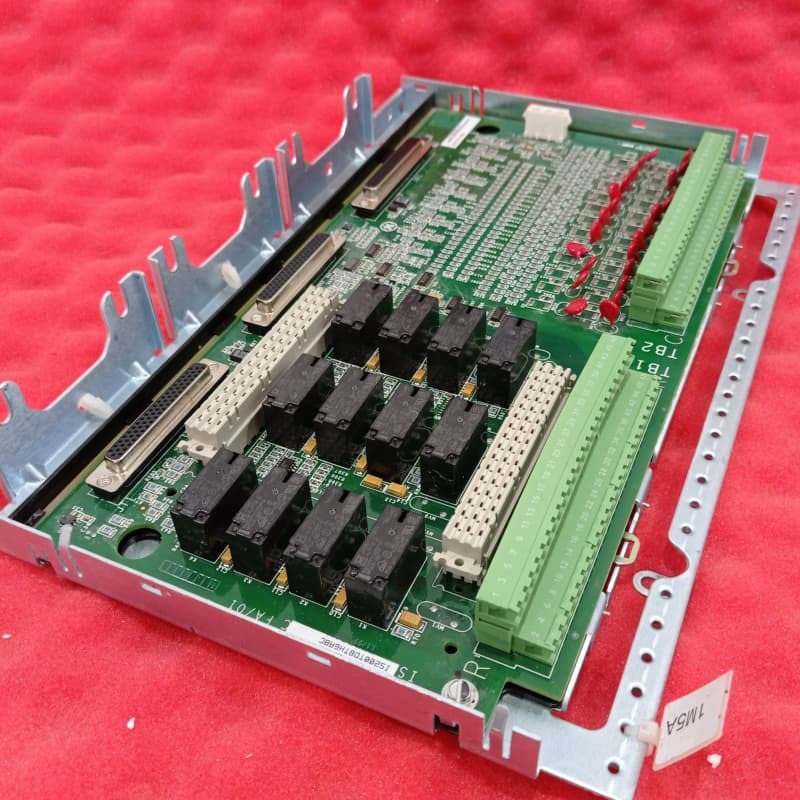

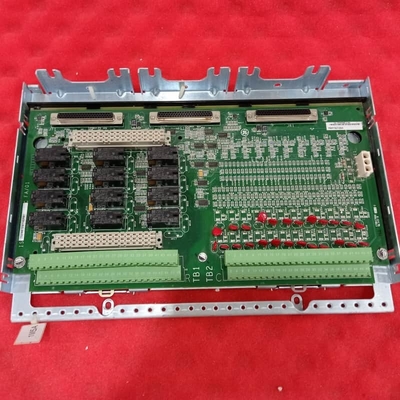

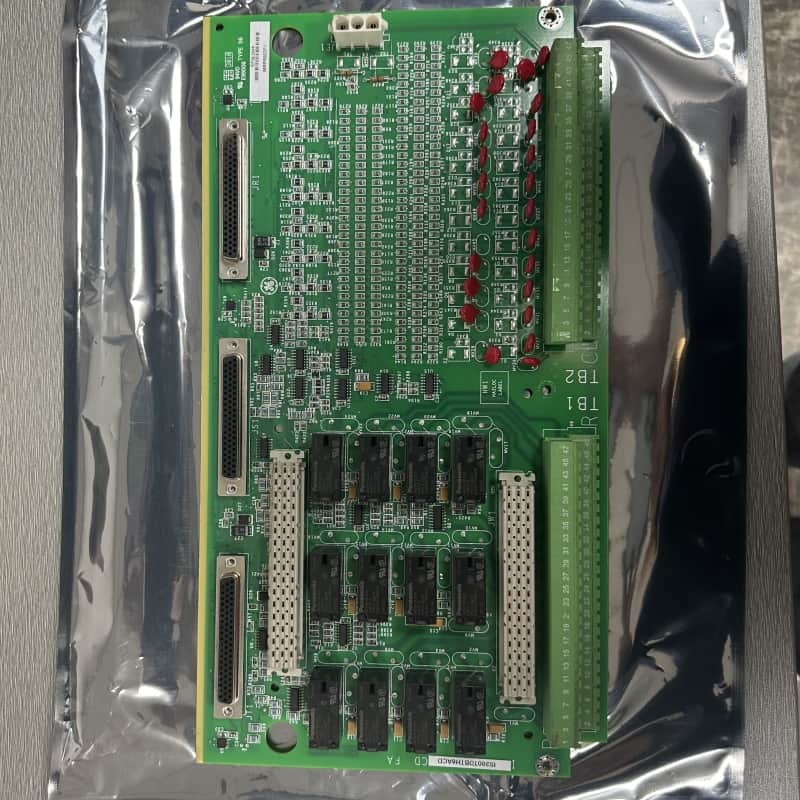

GE IS230TDBTH6A(IS200TDBTH6ABC) - это мощная плата дискретного ввода/вывода в серии Mark VI, предназначенная для систем TMR с креплением на DIN-рейку или плоским креплением. Она принимает 24 изолированных по группам контактных входа (номинальное напряжение 125 В постоянного тока) и имеет 12 реле типа Form-C, расширяемых с помощью дополнительной платы WROBH1. Оснащенная 49 металлооксидными варисторами (MOV) и входными фильтрами, она подавляет скачки напряжения и высокочастотные шумы, обеспечивая целостность сигнала в суровых промышленных условиях.

Совместимая с системами Mark VI, она подключается к трем платам ввода/вывода PDIO через разъемы D-типа, взаимодействуя с контроллерами по Ethernet, каждая плата связана с контроллерами R, S или двойными контроллерами. Установка включает в себя монтаж на металлическом каркасе с проводкой 12-24 AWG к двум 48-клеммным блокам (TB1 для реле, TB2 для входов). Она не имеет аппаратных перемычек, в то время как опция WROBH1 использует 6 перемычек для управления питанием реле.

Основные характеристики
Входная/выходная емкость: 24 изолированных по группам контактных входа (125 В постоянного тока) и 12 реле типа Form-C с возможностью расширения через WROBH1.

Надежная защита: 49 MOV и входные фильтры защищают от скачков напряжения и шума, что критически важно для промышленной надежности.

Совместимость с TMR: Интегрируется с тремя платами PDIO для связи на основе Ethernet с контроллерами TMR, обеспечивая резервирование.

Гибкий монтаж: Монтаж на DIN-рейку или в шкаф через металлический каркас, с подключаемыми клеммными блоками Euro-style (TB1/TB2) для организованной проводки.

Упрощенная конфигурация: Отсутствие аппаратных перемычек; дополнительная плата WROBH1 использует 6 перемычек для включения/выключения питания реле, адаптируясь к потребностям сухих контактов.

Диагностика: Контролирует контакты реле и состояние предохранителей с помощью WROBH, предоставляя обратную связь платам PDIO для эффективного устранения неполадок.
