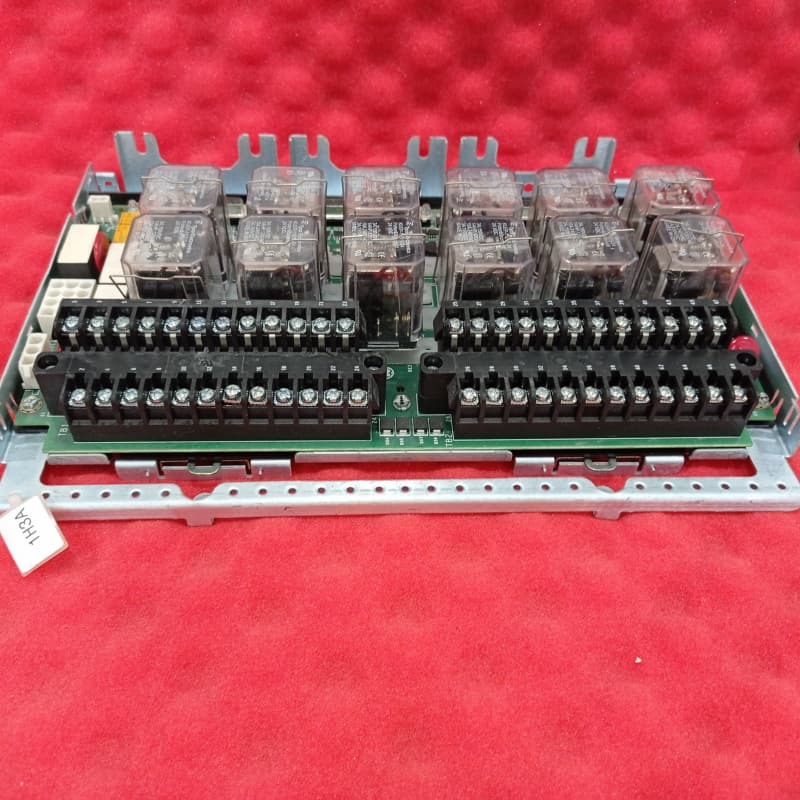

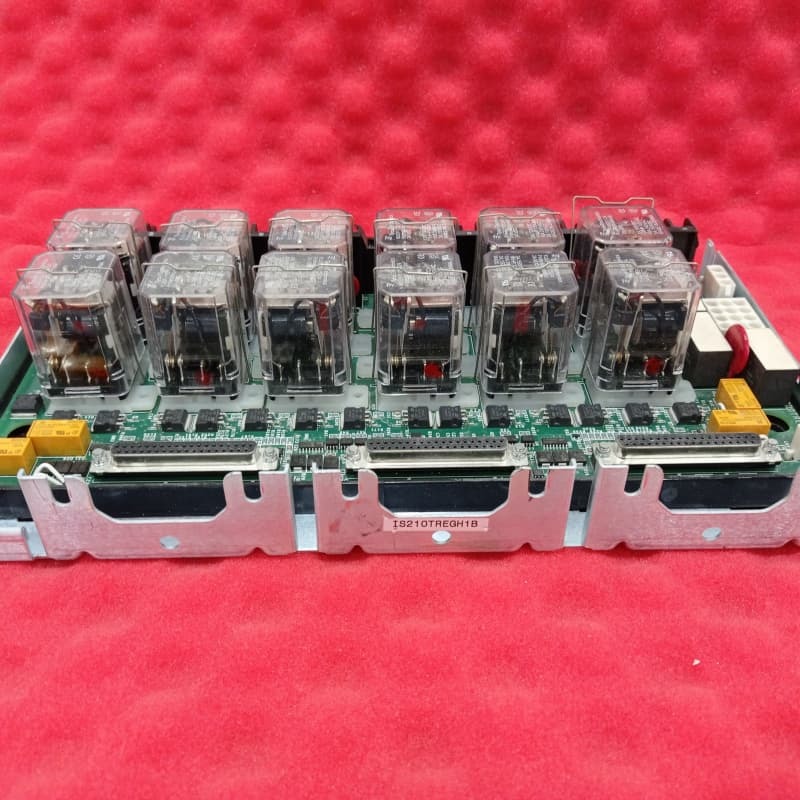

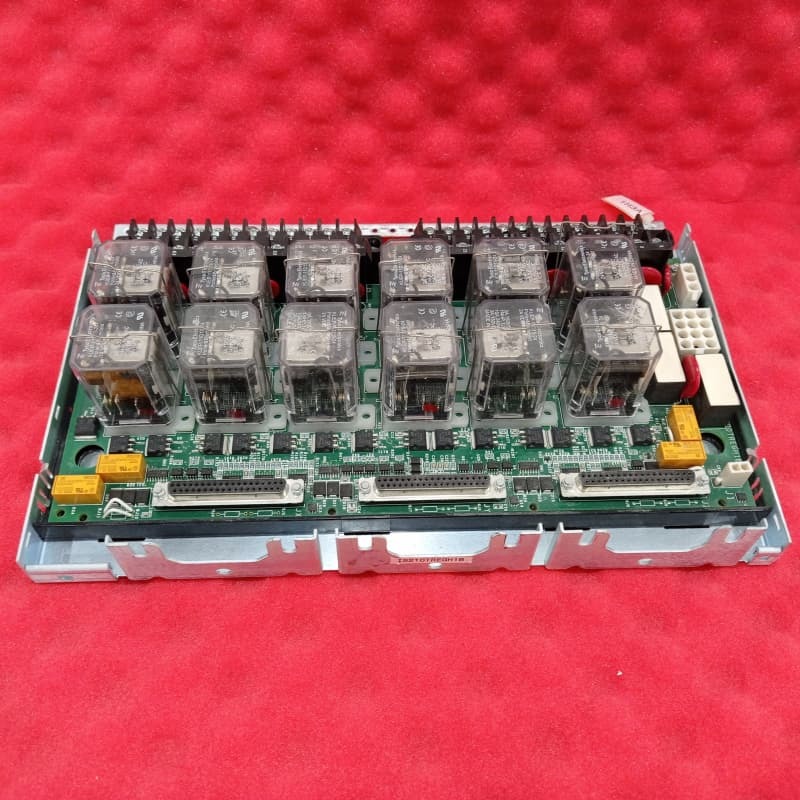

GE IS210TREGH1B Терминальная панель экстренного движения турбины Марк VI

GE IS210TREGH1B Клеммная плата аварийного отключения турбины

Информация о продукте:

GE IS210TREGH1B - это клеммная плата аварийного отключения серии VI, критически важная для безопасности турбины. Она питает до трех соленоидов аварийного отключения, работая с платой TRPG и управляясь платами ввода/вывода или платой IS215VPRO. Рассчитана на 125 В постоянного тока, имеет 12 реле (9 в трех группах голосования) для управления соленоидами, обеспечивая надежное аварийное отключение.

Она подключается через JX1, JY1, JZ1 (резервное питание) и силовой кабель J2, а J1 соединяется с платой TSVO для зажима сервопривода в симплексных системах. Непрерывная диагностика контролирует реле, напряжения соленоидов и драйверы, запуская оповещения и протоколы безопасности в случае возникновения неисправностей. Тесты соленоидов проверяют функциональность, повышая эксплуатационную надежность.

Особенности:
Управление аварийным отключением: Питает 3 соленоида через 9 реле голосования, обеспечивая резервную, надежную активацию отключения при превышении скорости или в аварийных ситуациях.

Резервирование питания: Диодно-комбинированное питание от JX1/JY1/JZ1 защищает цепи состояния и реле экономайзера, с разделенным питанием реле отключения.

Бесшовная интеграция: Работает с TRPG и платами ввода/вывода, поддерживая симплексные системы с соединениями зажима сервопривода TSVO.

Комплексная диагностика: Контролирует реле, напряжения соленоидов, драйверы и источники питания, регистрируя неисправности и активируя протоколы безопасности.

Тестовые возможности: Включает онлайн/оффлайн тесты соленоидов, ручную активацию, симуляции превышения скорости с подтверждением обратной связи для валидации.
