GE IS200TSVOH1BBB Сервозаключательная панель для управления турбинами марки VI

GE IS200TSVOH1BBB - это плата терминации сервоклапана (TSVO), разработанная для систем управления турбинами Mark VI компании General Electric, используемых в системах управления газовыми, паровыми и ветряными турбинами — обновление серии Mark V с расширенной совместимостью с ветряными турбинами. Она служит критическим интерфейсом для трехкатушечных сервоприводов в приложениях Speedtronic, обрабатывая сигналы низкого уровня: аналоговые сигналы от 0 до ±50 В постоянного тока, <24 В переменного тока и токовые петли 4–20 мА.

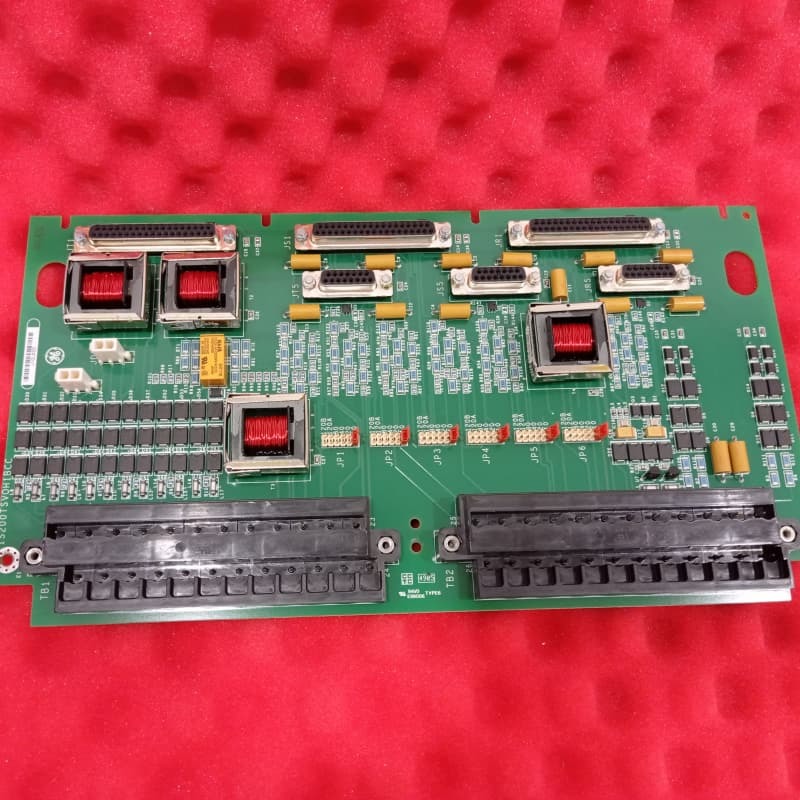

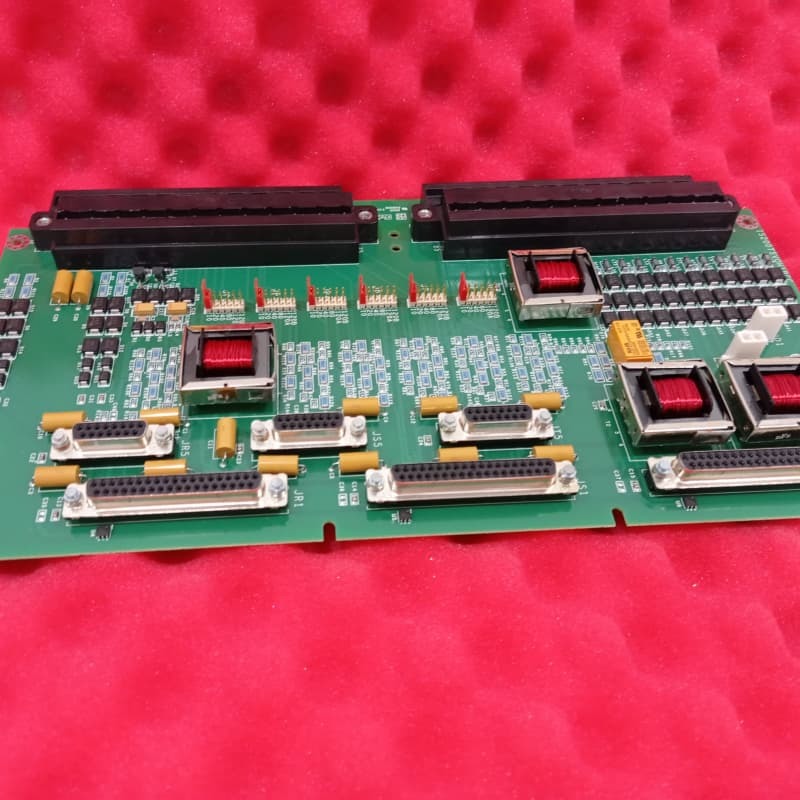

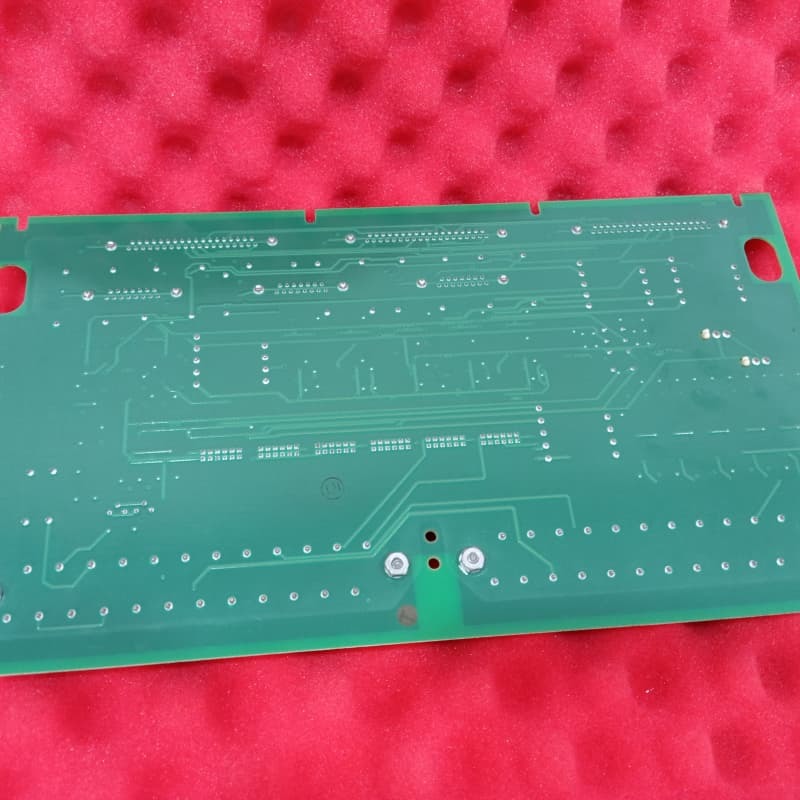

Физически она имеет шесть разъемов D-shell, две клеммные колодки, четыре трансформатора и такие компоненты, как транзисторы, реле и интегральные схемы. С вырезами вдоль длинных краев с тремя отверстиями в углах, она весит ~2,00 фунта и включает шесть перемычек, каждая с шестью настройками. Являясь частью серии IS200, она имеет конформное покрытие печатной платы и идентифицируется по коду номера продукта.

Особенности:
1. Интерфейс управления сервоприводом: Подключается к трехкатушечным сервоприводам, обрабатывая различные сигналы низкого уровня для точного управления приводом турбины.

2. Совместимость с Mark VI: Неотъемлемая часть систем Mark VI, поддерживающая газовые, паровые и ветряные турбины, повышая универсальность по сравнению с предыдущими моделями Mark V.

3. Надежное оборудование: Включает шесть разъемов D-shell, клеммные колодки, трансформаторы и настраиваемые перемычки (6 настроек каждая) для гибкой настройки.

4. Прочная конструкция: Конформное покрытие, вырезы по краям и просверленные углы обеспечивают устойчивость в промышленных турбинных средах.
