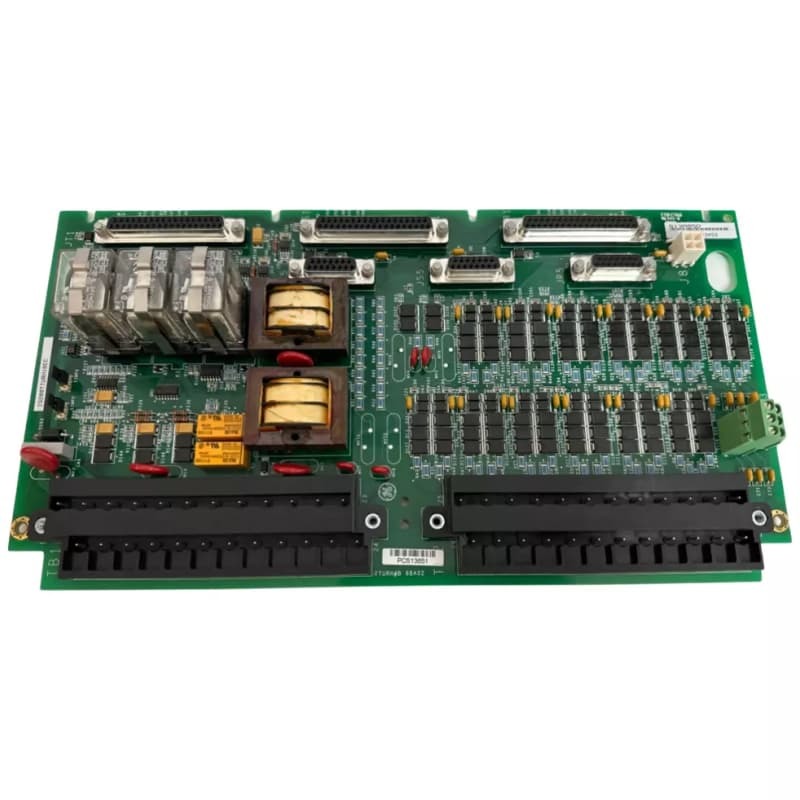

GE IS200TTURH1BCC Плата терминации турбины для Mark VI

ГЭIS200TTURH1BCCявляется первичной защитной входной платой в марке VI, критически важной для управления газовой, паровой и ветровой турбинами.управление ключевыми входами/выводами, имеют 12 устройств пассивной частоты импульса, генератор/бусовые сигналы напряжения от потенциальных трансформаторов, выход 125В постоянного тока для главной катушки прерывателя и входы датчика напряжения/тока вала.

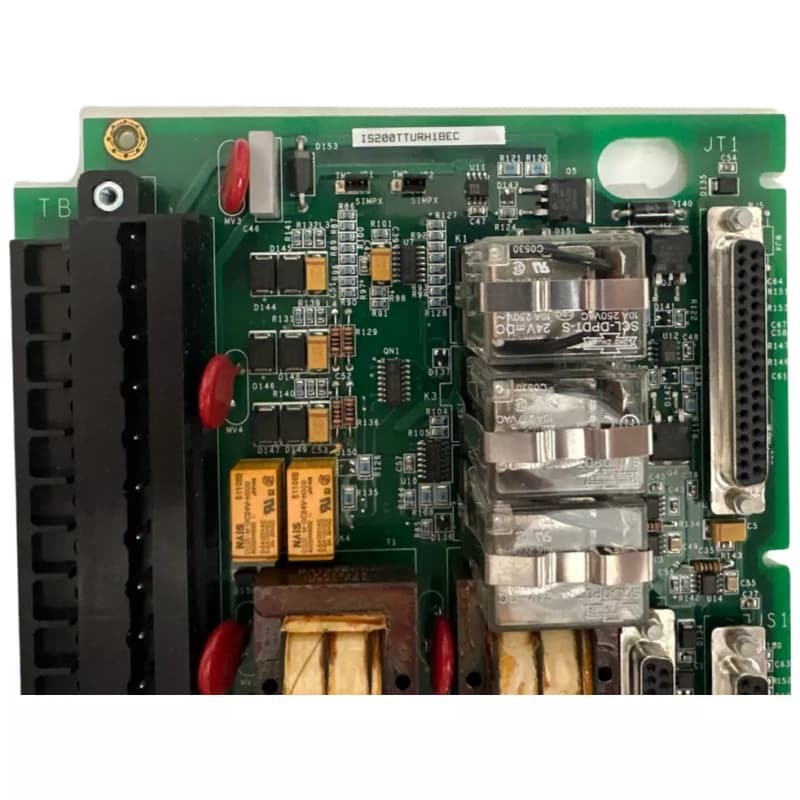

Он оснащен реле K25, K25P и K25A, которые должны быть закрыты для подачи 125 В постоянного тока в основной разрывник.Установка включает проводку к терминальным блокам TB1/TB2 и использование прыжков JP1/JP2 для переключения между конфигурациями Simplex и TMR. TB3 поддерживает дополнительные подключения TTL к активным скоростным приборам.

Особенности:
Многофункциональные В/В:Управляет измерением скорости, мониторингом напряжения, управлением прерывателем и обработкой сигналов вала, необходимых для работы турбины.

Поддержка отчислений:Конфигурируемый через прыжки для систем Simplex или TMR, при этом TMR использует шесть разъемов для отказоустойчивости.

Критические реле:Реле K25, K25P, K25A обеспечивают работу главного прерывателя, обеспечивая безопасное распределение энергии.

Гибкая связь:Включает в себя D-shell разъемы, терминальные блоки и TB3 для TTL, адаптирующиеся к различным входам датчиков/устройств.

Совместимость с маркой VI:Интегрируется с системами Mark VI/VIe, поддерживающими газовые, паровые и ветряные турбины - обновление по сравнению с ограниченными приложениями Mark V.
