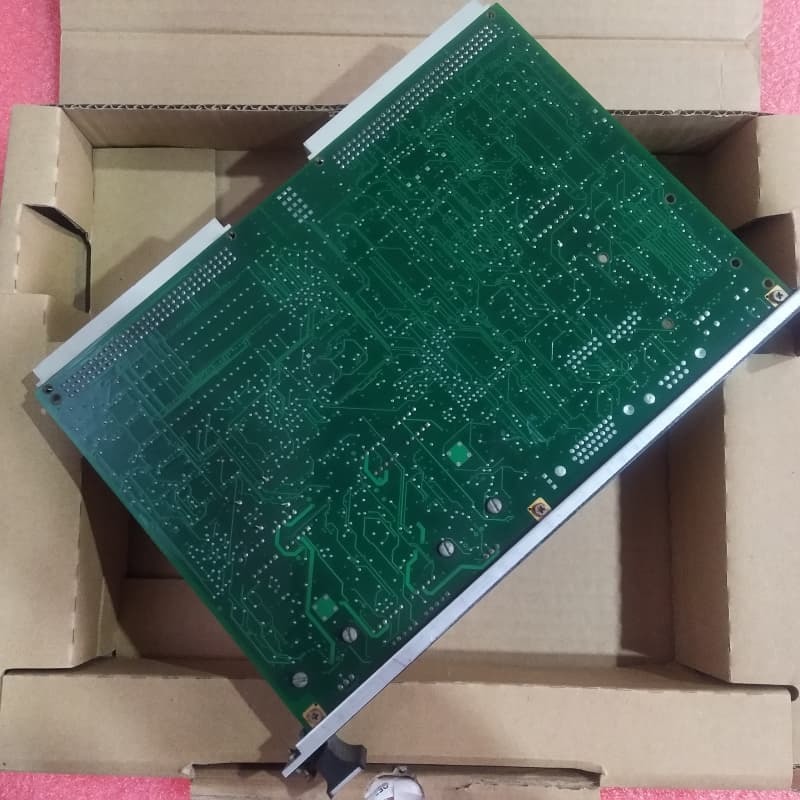

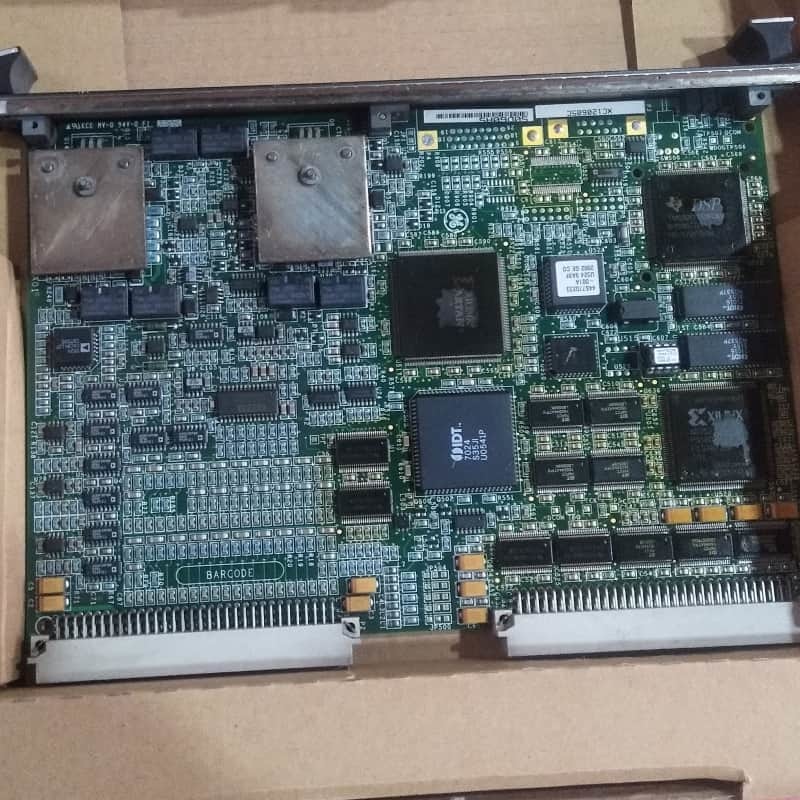

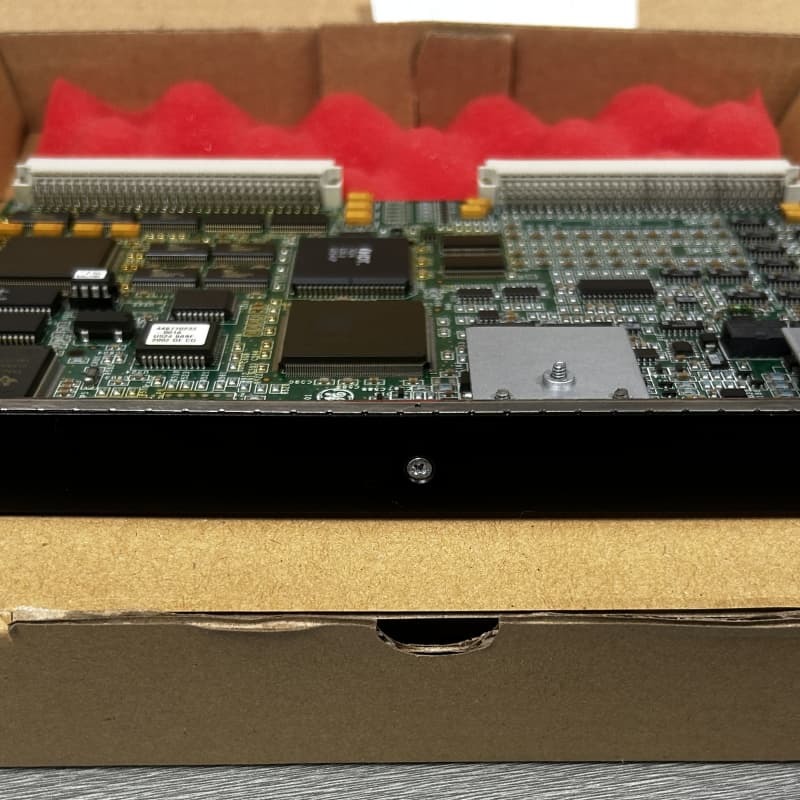

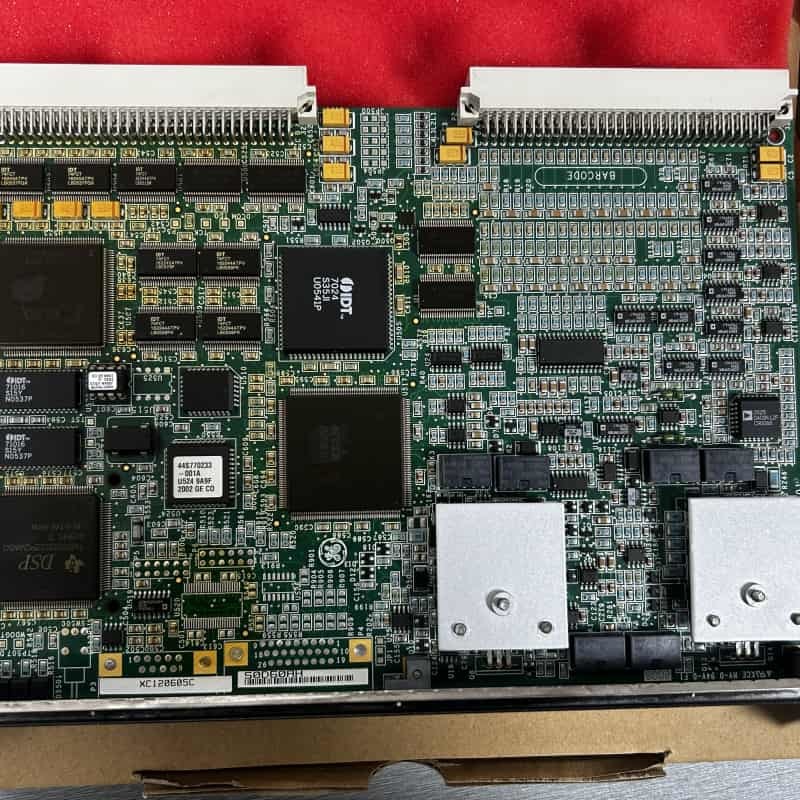

GE IS200VAICH1D Плата аналогового ввода VME для турбины Mark VI

GE IS200VAICH1D - это клеммная плата изоляции группы контактных входов, являющаяся частью системы VAIC в системах управления турбинами Mark VI от GE. Она обрабатывает 20 аналоговых входов и 4 аналоговых выхода, преобразуя аналоговые сигналы в цифровые через плату обработки VAIC и передавая данные контроллеру через объединительную плату VME. Она поддерживает как симплексные, так и TMR-настройки — TMR-конфигурации распределяют сигналы по трем стойкам VME (R, S, T) для обеспечения резервирования.

Совместимая с предыдущими поколениями VAIC, она работает с клеммными платами TBAIH1B и всеми ревизиями DTAI, обеспечивая выходной ток 20 мА по проводу #18 длиной 1000 футов с нагрузочным сопротивлением 500Ω. Установка включает в себя закрепление платы в стойке VME, а работа зависит от перемычек для настройки типов входов и диапазонов выходов.

Особенности:

Емкость ввода/вывода: 20 аналоговых входов и 4 выхода, с 10 входами/2 выходами на клеммную плату.

Поддержка резервирования: Совместима с системами TMR, распределяя сигналы по трем стойкам VME для обеспечения отказоустойчивости, а также симплексные настройки.

Обработка сигналов: Интегрирует обработку сигналов, преобразование A/D/D/A и аналоговый мультиплексор для точного преобразования сигналов.

Диагностика: Светодиоды на передней панели указывают на рабочие состояния; включает в себя аппаратные/системные проверки пределов, проверку сигналов TMR и проверки совместимости с идентификационными чипами TBAI.

Совместимость и гибкость: Работает с устаревшими платами VAIC, поддерживает различные типы входов/выходов через перемычки и обеспечивает обнаружение срыва компрессора для газовых турбин.

Промышленная прочность: Разработана для суровых условий, с стабильной производительностью при длительных кабельных трассах и настраиваемыми параметрами для сигнализации.
