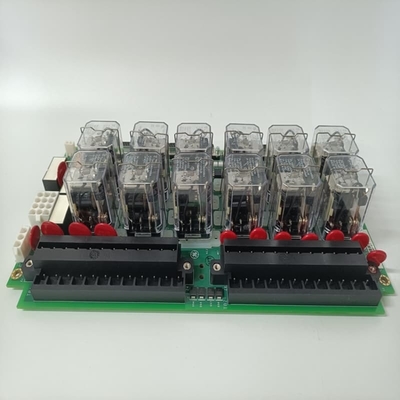

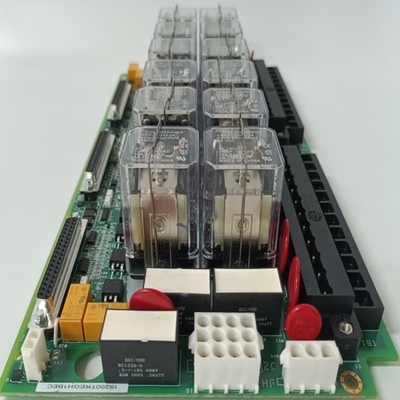

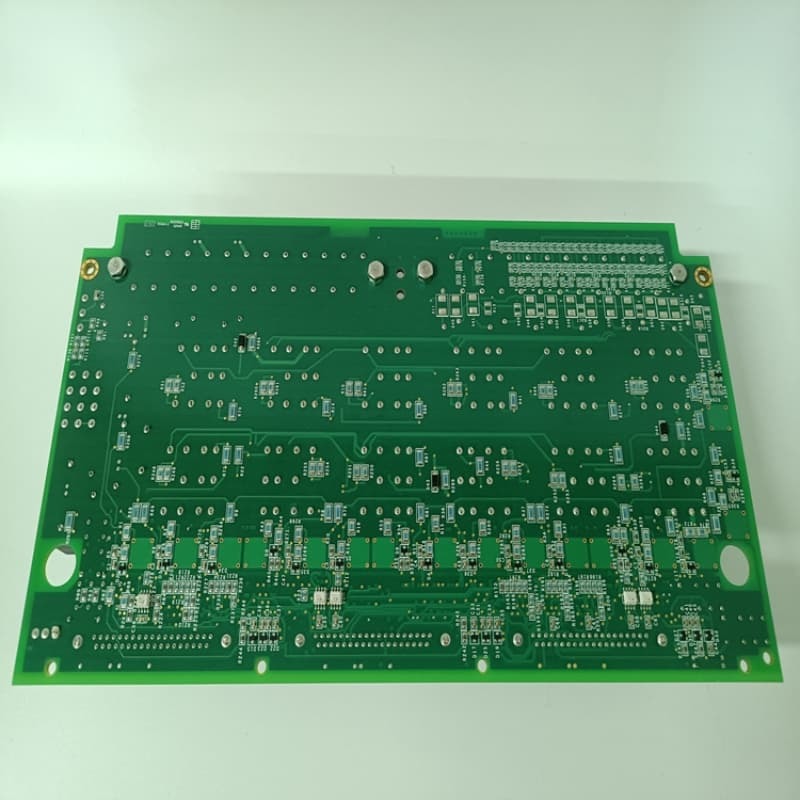

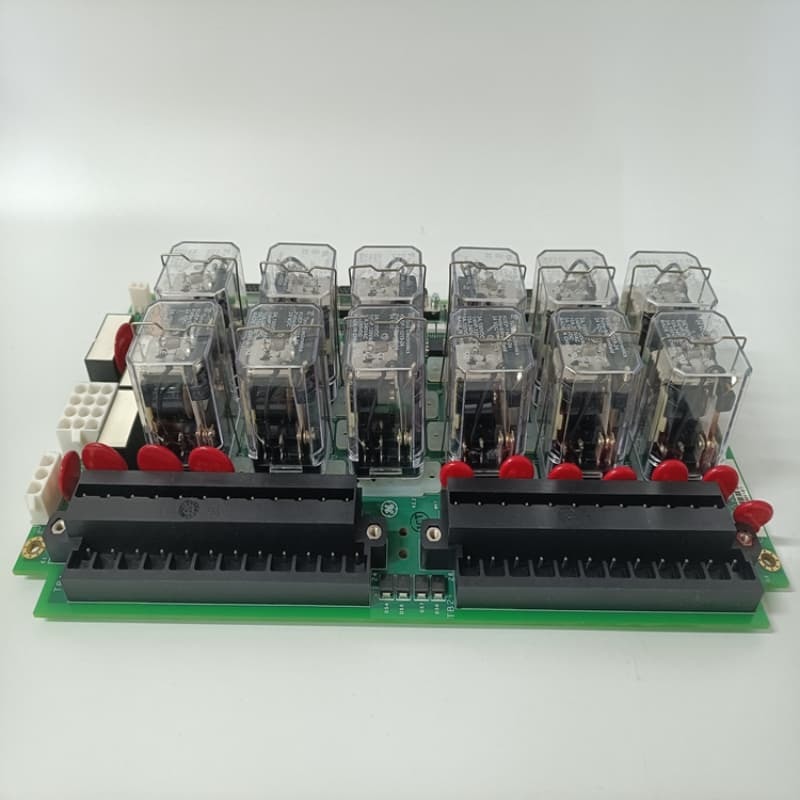

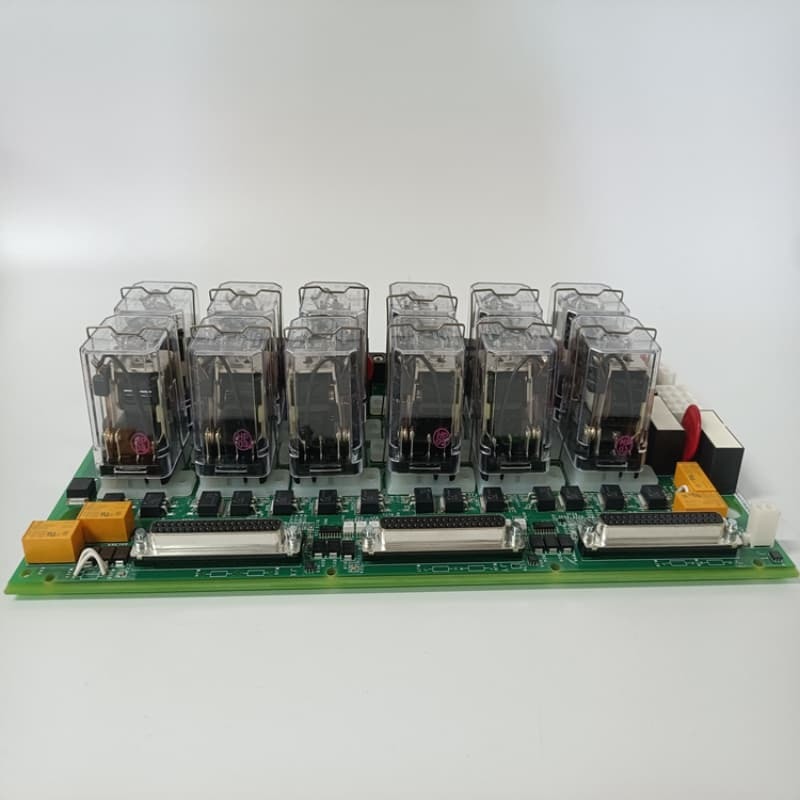

GE IS200TREGH1BDB Борт экстренного прекращения поездки Марк VI

GE IS200TREGH1BDB - это терминальная плата аварийного отключения турбины в системе управления Mark VI, отвечающая за питание до трех соленоидов аварийного отключения. Она подает положительную сторону питания постоянного тока на соленоиды, работая в тандеме с платой TRPG (которая обеспечивает отрицательную сторону) для обеспечения сбалансированного распределения питания. Полностью управляемая контроллером ввода/вывода, она является критически важной частью механизма безопасности турбины, обеспечивая аварийное отключение при необходимости.

В симплексных системах она подключается через кабель J1 к терминальной плате TSVO, передавая сигналы отключения для активации функции зажима сервоклапана после отключения. Контроллер ввода/вывода управляет защитой от превышения скорости, аварийными остановками и работой реле. Функциональность соленоида проверяется с помощью онлайн/оффлайн тестов, обеспечивая отзывчивость в критических сценариях.

Особенности:
Питание соленоида отключения: Подает положительное питание постоянного тока на 3 соленоида, в паре с TRPG для скоординированной работы.

Интеграция с контроллером ввода/вывода: Управляется контроллером ввода/вывода, который обрабатывает защиту от превышения скорости, аварийные остановки и управляет 12 реле для резервированного включения соленоида.

Совместимость с симплексом: Включает кабель J1 к TSVO для зажима сервоклапана после отключения, повышая безопасность в нерезервированных конфигурациях.

Возможности тестирования:Поддерживает онлайн-тесты соленоидов вручную и оффлайн-симуляции превышения скорости, с контактами обратной связи, подтверждающими успешные отключения.

Резервированное управление реле: Девять реле в трех группах голосования обеспечивают надежную активацию соленоида, минимизируя ложные срабатывания и единичные сбои.
