GE IS200TRLYH1BGF Плата релейных терминалов для системы управления турбиной Mark VI

ГЭIS200TRLYH1BGFявляется выходной платой реле в системе управления турбинами марки VI, управляемой платами VCCC, VCRC или VGEN, поддерживающей как простой, так и TMR конфигурации.Он подключается к стойке VME с помощью отливных кабелей с помощью JA1 для простой установки и JR1/JS1/JT1 для систем TMRВключает 12 магнитных релей, предлагающих гибкие выходы: первые 6 могут быть настроены на сухие контакты формы C или внешнее управление соленоидом.Реле 711 обеспечивает изолированные контакты формы С без питания., а реле 12 специализируется на таких приложениях, как трансформаторы зажигания.

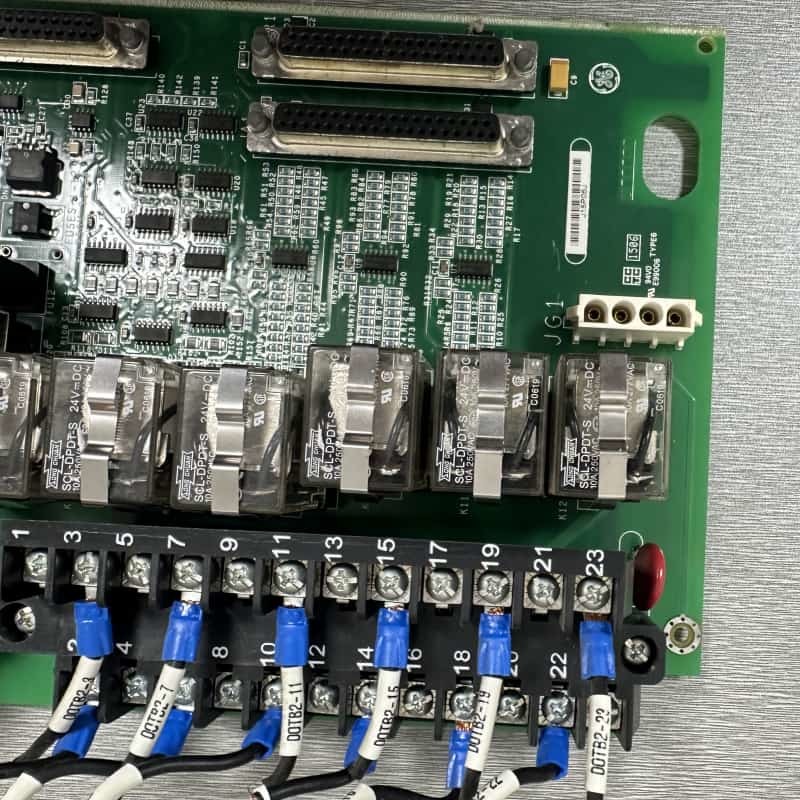

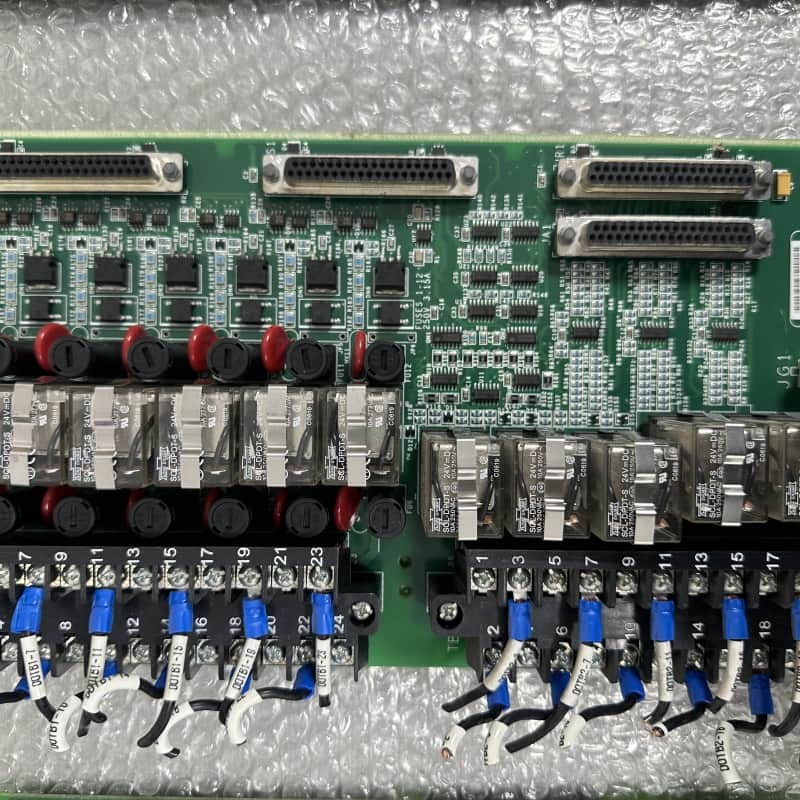

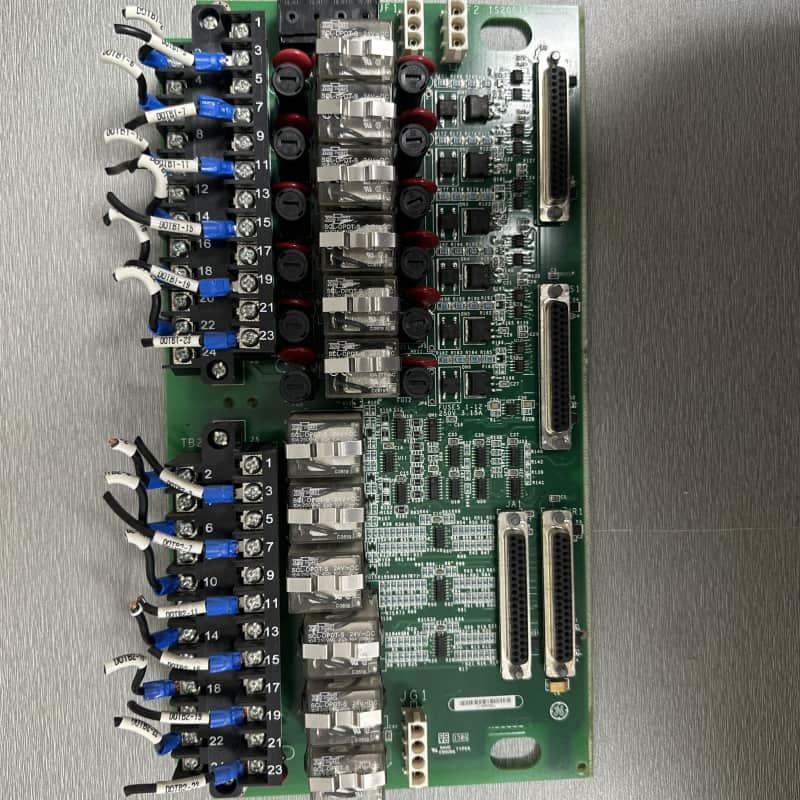

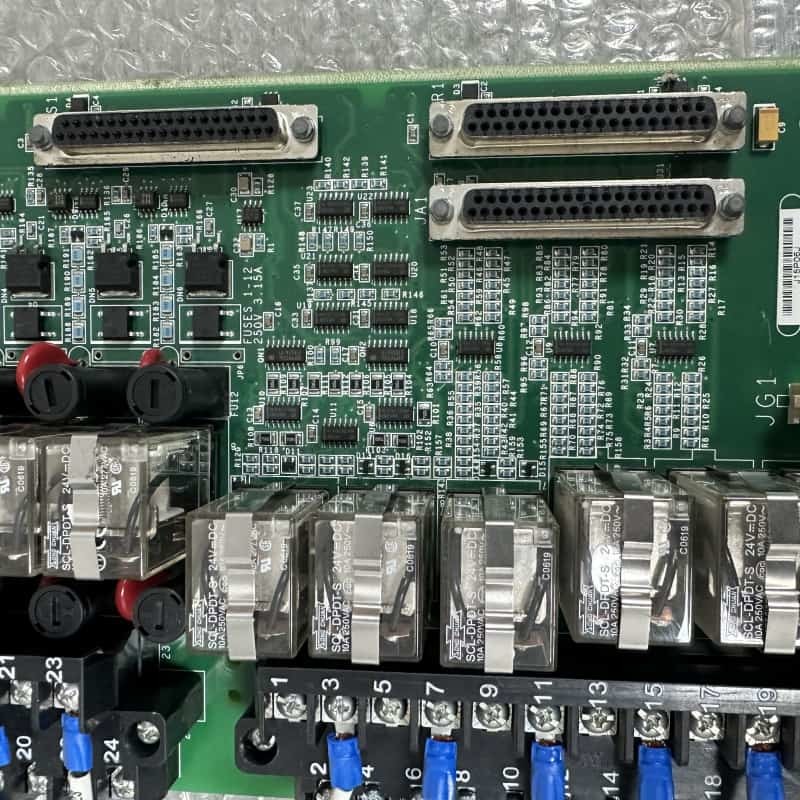

Физически прямоугольная плата имеет два длинных черных терминальных блока, вертикальные реле с прозрачными крышками, транзисторы, красные MOV, синие конденсаторы и интегральные схемы.В составе серии Mark VI, он обеспечивает надежную производительность в управлении промышленными турбинами, несмотря на то, что он был прекращен.

Особенности:
Гибкость реле:12 реле с настраиваемыми выходами, 6 для сухих контактов/соленоидов, 5 специальных сухих контактов, 1 специализированный для трансформаторов зажигания.

Многогранность мощности:Поддерживает 125В постоянного тока, 115/230В постоянного тока и необязательно 24В постоянного тока, с выборными предохранителями и бортовым подавлением для обеспечения безопасности.

Поддержка отчислений:Интегрируется с системами TMR через несколько разъемов, обеспечивая отказоустойчивость в критических приложениях.

Выявление ошибок:Мониторы передают потери возбуждения, расхождения тока катушки и сбои связи, вызывая тревогу или отключая реле для безопасности.

Прочный дизайн:Прочные компоненты (MOV, транзисторы) и промышленная конструкция обеспечивают долговечность в суровой среде турбины.

Совместимость системы:Работает с контроллерами Mark VI, повышая гибкость управления в автоматизации газовых/паровых турбин.
