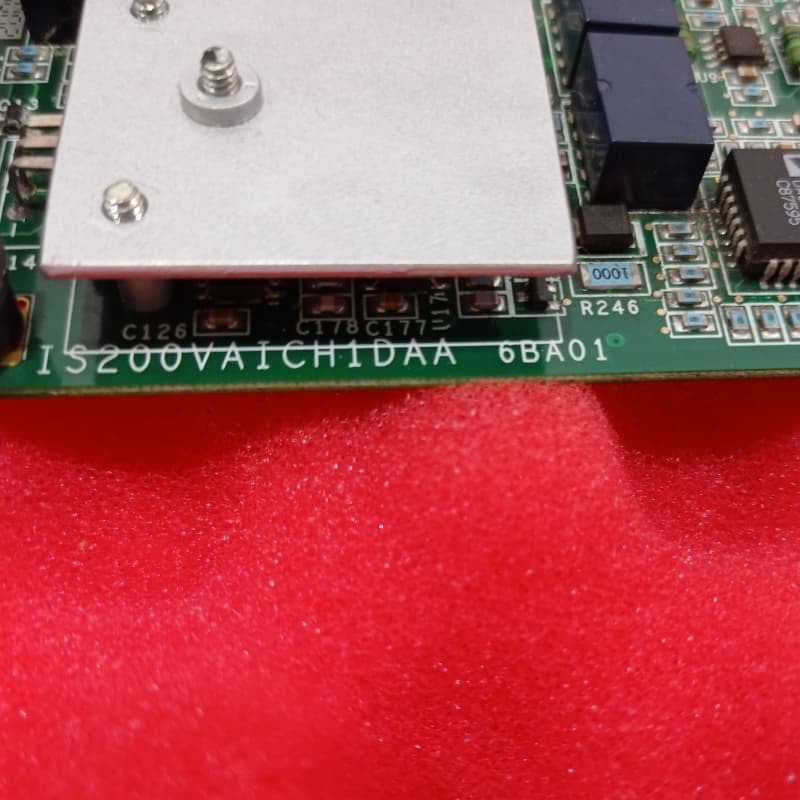

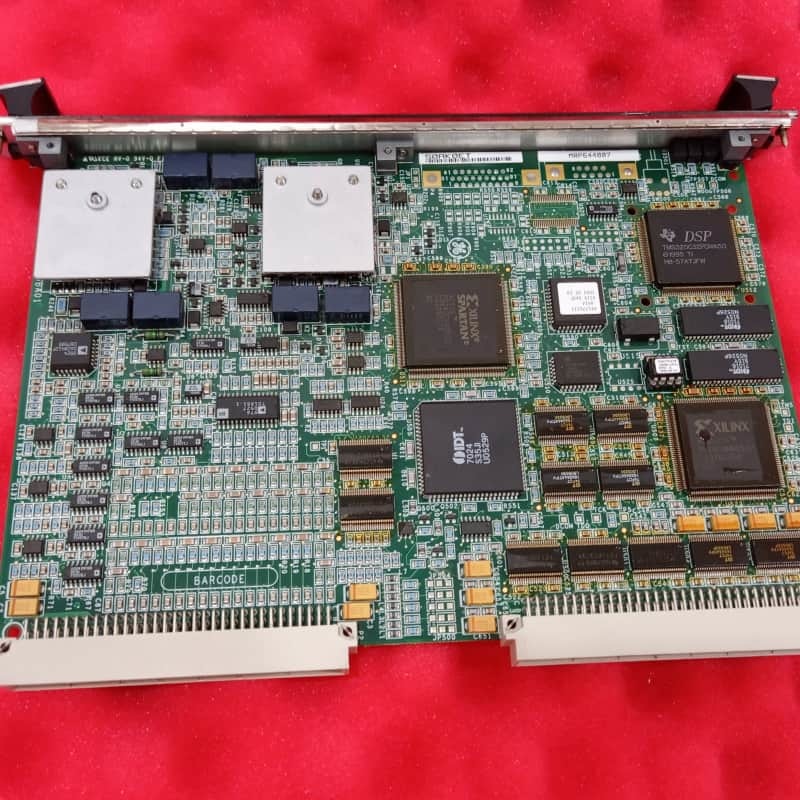

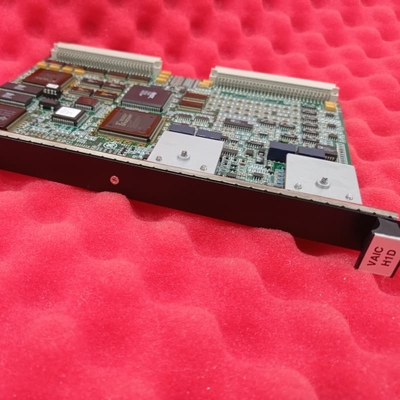

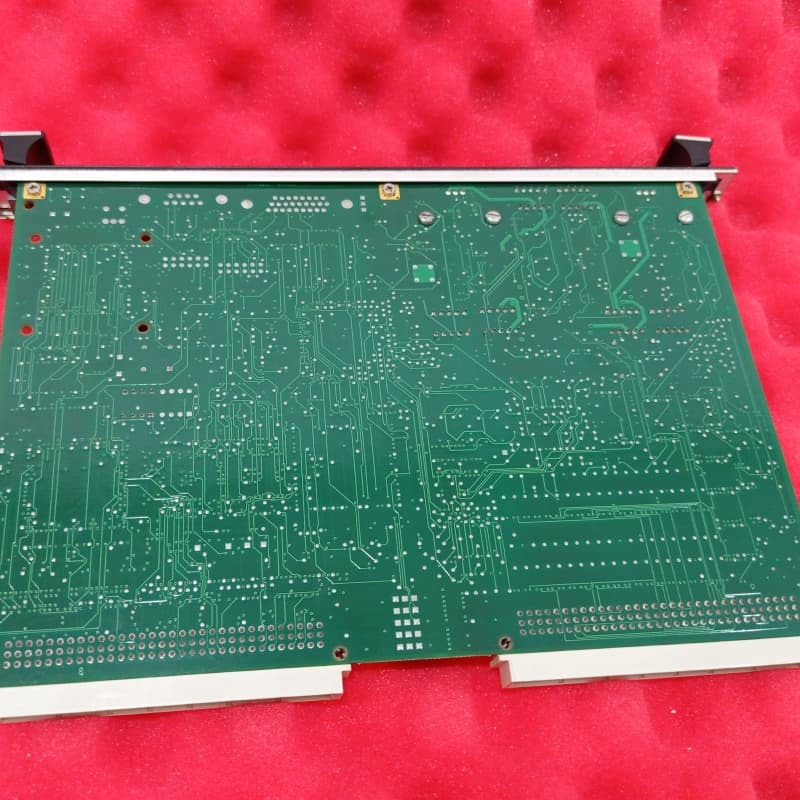

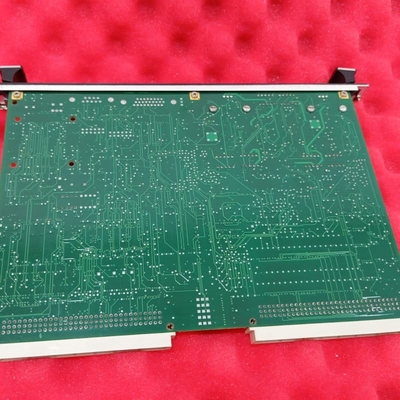

GE IS200VAICH1DAA VME Аналоговая входная карта для управления турбинами марки VI

GE IS200VAICH1DAA - это плата аналогового ввода/вывода в системе управления Mark VI, поддерживающая как симплексные, так и TMR конфигурации. Она обрабатывает 20 аналоговых входов и 4 аналоговых выхода, преобразуя аналоговые сигналы в цифровые значения для передачи контроллеру через объединительную плату VME, и наоборот для выходных токов.

В конфигурациях TMR входные сигналы разветвляются на три стойки VME (R, S, T), каждая из которых имеет VAIC; выходы используют запатентованную схему для объединения сигналов от всех трех, обеспечивая отказоустойчивость. В симплексном режиме одна VAIC обрабатывает все сигналы. Она интегрируется с клеммными платами TBAI через защелкивающиеся разъемы J3/J4, поддерживая нагрузки до 800Ω на расстоянии до 1000 футов провода #18 с напряжением привода 18 В. Являясь частью серии Mark VI, она улучшает управление турбиной с помощью технологии Speedtronic.

Особенности:
Емкость ввода/вывода: 20 аналоговых входов и 4 выхода, управляемые через две клеммные платы.

Поддержка резервирования: Конфигурация TMR с тремя VAIC обеспечивает отказоустойчивость; симплексный режим предлагает упрощенную работу.

Обработка сигналов: Преобразует аналого-цифровые сигналы для связи с контроллером и цифро-аналоговые для выходных токов, поддерживая целостность по длинным кабелям.

Совместимость: Работает с клеммными платами TBAI, поддерживая нагрузки 800Ω и проводку 1000 футов с напряжением привода 18 В.

Промышленная адаптируемость: Интегрируется с системами Mark VI, обеспечивая обнаружение срыва компрессора и надежную работу в приложениях управления турбиной.

Простая установка: Подключается через защелкивающиеся разъемы J3/J4; диагностические индикаторы показывают состояние системы после включения питания.
