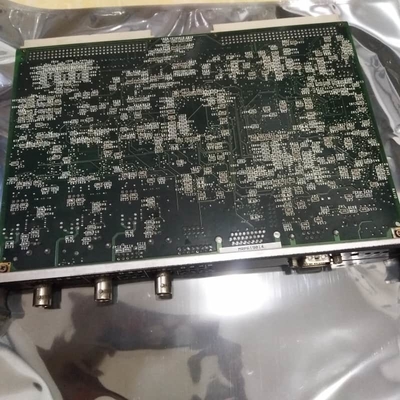

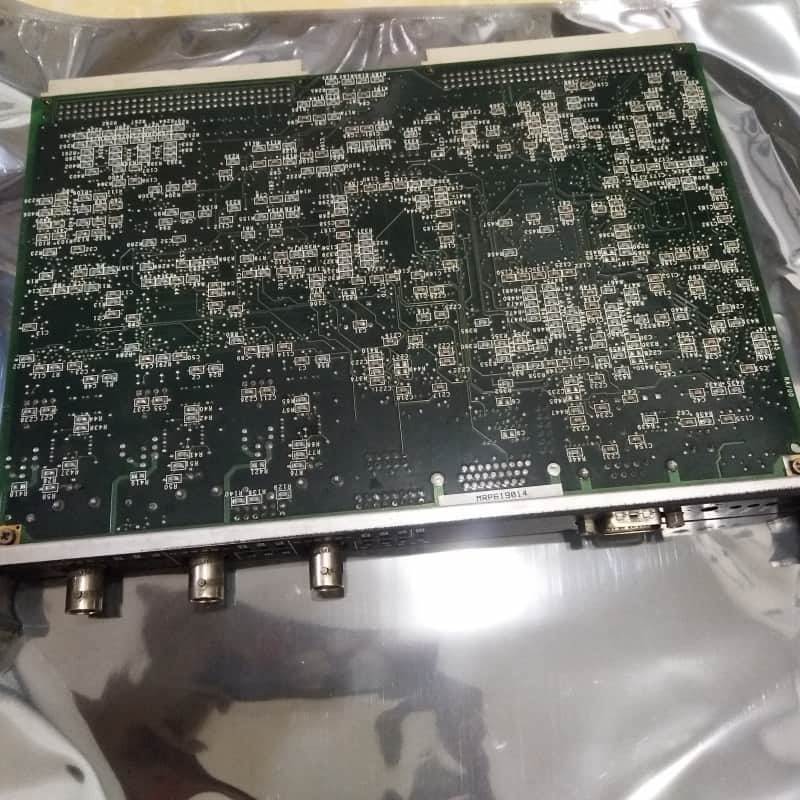

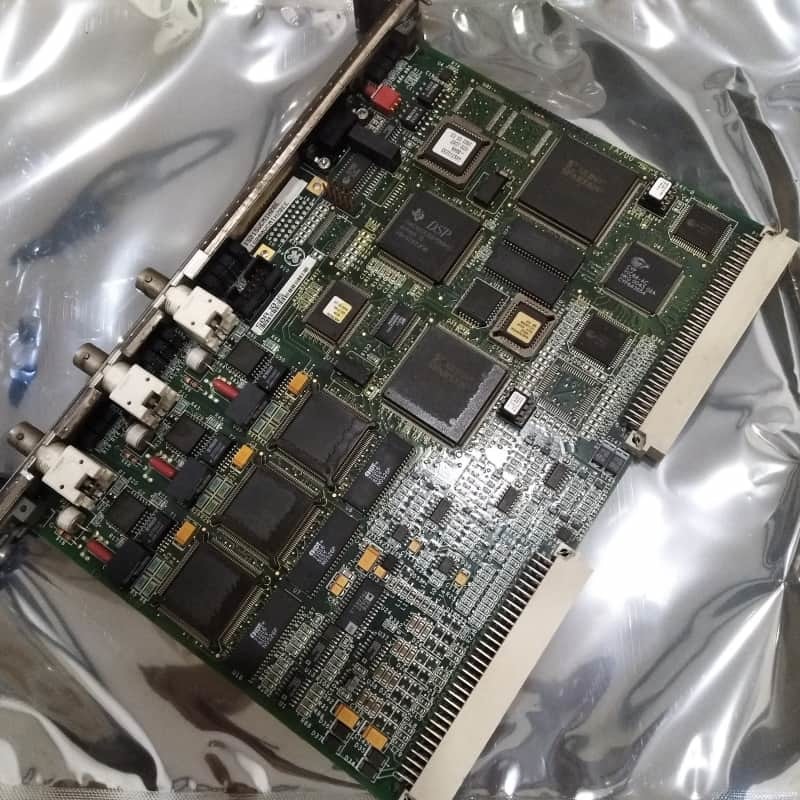

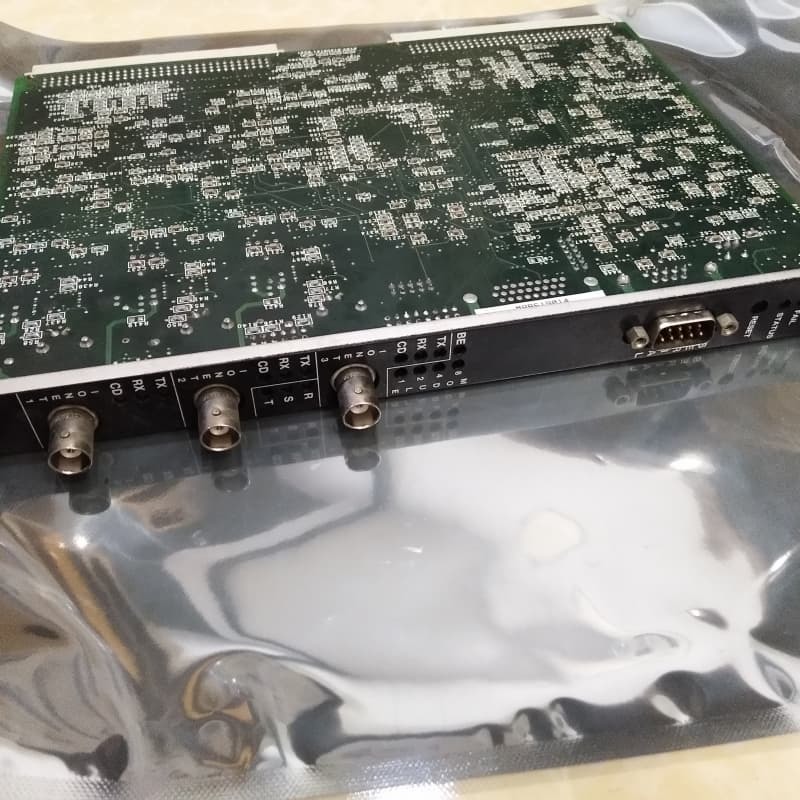

GE IS200VCMIH2B Контроллер шины VME Mark VI

GE IS200VCMIH2B - это плата контроллера шины VME в системе управления турбиной Mark VI, обеспечивающая связь между платами ввода/вывода, модулями управления и модулями защиты через IONet. Она поддерживает как симплексные, так и TMR-конфигурации, при этом TMR-модели обмениваются данными по трем каналам ввода/вывода и другим модулям управления.

Оснащена 32-разрядным DSP Texas Instruments TMS320C32, имеет двухпортовую память, SRAM (64k×32) и флэш-память (128k×8). Связь включает в себя Ethernet 10 Base2, передачи по шине VME, последовательный порт RS-232C и параллельный порт. Установлена в первый слот модуля центрального управления, использует голосование Software Implemented Fault Tolerance для входных данных, обеспечивая надежность в газовых, паровых и ветряных турбинных установках.

Особенности:

Поддержка двойной конфигурации: Работает в симплексных или TMR-системах, адаптируясь к потребностям в резервировании.

Надежная связь: Интегрирует Ethernet (IONet), шину VME, последовательные и параллельные порты для бесперебойной передачи данных между модулями и стойками ввода/вывода.

Голосование SIFT: Повышает отказоустойчивость путем голосования по входным данным от соединений IONet, обеспечивая точную передачу данных контроллерам.

Мощная обработка: Использует 32-разрядный DSP со специализированной памятью для эффективной обработки сигналов и управления в реальном времени.

Комплексная диагностика: Включает сторожевой таймер (150 мс) для обнаружения зависания процессора и сигнализации, информирующей о резервировании.

Прочное оборудование: Имеет переднюю панель со светодиодами, разъемами (IONet, последовательный порт) и компонентами, такими как FPGA, трансформаторы и интегральные схемы, разработанные для промышленной устойчивости.

Интеграция Mark VI: Критически важна для систем Speedtronic, поддерживая расширенные турбинные приложения за пределами возможностей более ранних Mark V.
