GE IS200VCRCH1B Дискретное устройство ввода/вывода для управления турбинами марки VI

GE IS200VCRCH1B Контактная входная/релейная выходная панель

Подробная информация о продукте:

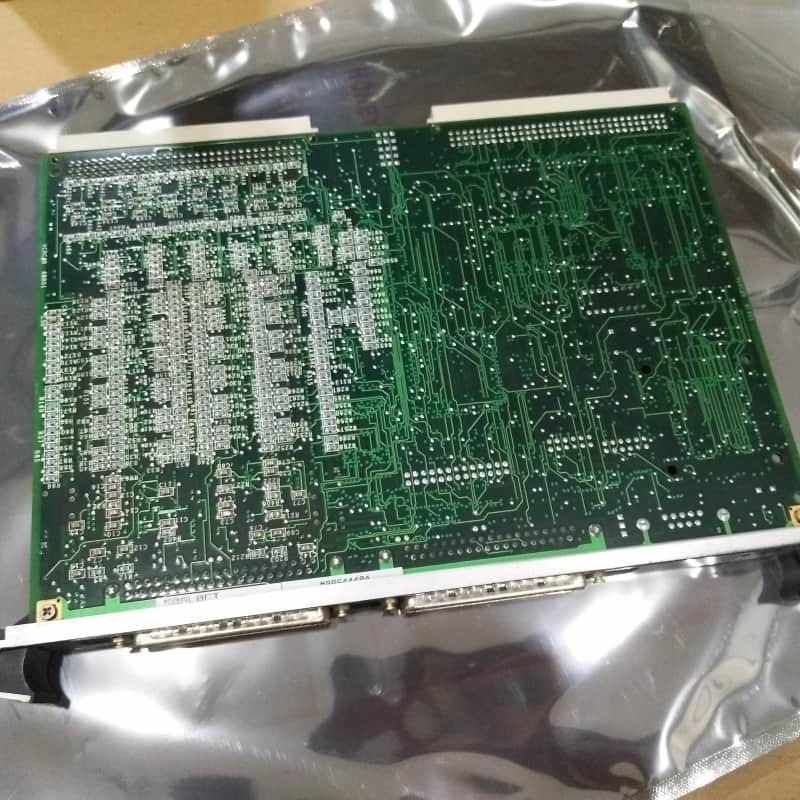

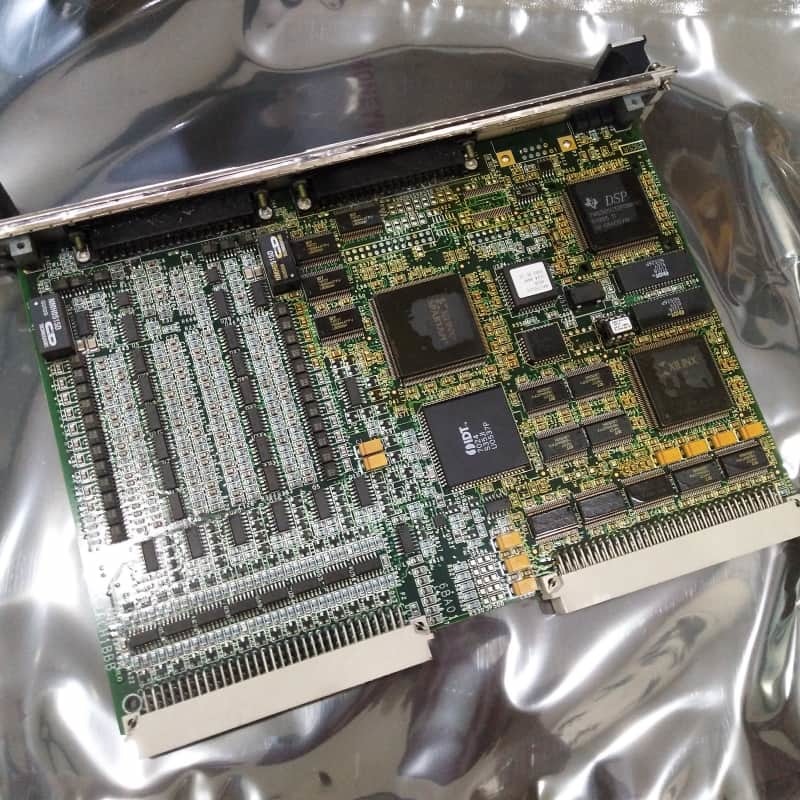

ГЭIS200VCRCH1Bпредставляет собой дискретную плату ввода/вывода в системе Mark VI Speedtronic, функционирующую как однослотная альтернатива плате VCCC. Она обрабатывает контактные входы и выходы реле,интеграция с TBCI для 48 сухих контактов и TRLYH1B релейных плат с 12 магнитными реле.

Подключенный к стойке VME через формованные розетки, он поддерживает высокоскоростное сканирование критических переменных турбины и SOE-регистратор с разрешением 1 мс для отслеживания событий контакта.Совместима с системами SIMPLEX и TMR, использует оптические изоляторы и 4 мс фильтры для подавления шума, обеспечивая надежную обработку сигнала.позволяет голосовать в установках TMR для допустимости ошибок.

Ключевые особенности:
Входящая/выходящая мощность:Управляет до 48 входами сухих контактов и 12 выходами реле, с конфигурируемыми первыми 6 реле для сухих контактов или управления соленоидом.

Высокоскоростной мониторинг:Предлагает сканирование критических переменных за 1 мс и запись SOE для захвата контактной болтовни и импульсов ≥6 мс.

Совместимость TMR:Поддерживает тройную избыточность с разъемами JR1/JS1/JT1, что позволяет вводить голосование через панели VCMI для устойчивости к ошибкам.

Гибкая мощность:Выходы реле используют 125В постоянного тока, 115В переменного тока или необязательно 24В постоянного тока с выбираемыми фитилями и встроенным подавлением.

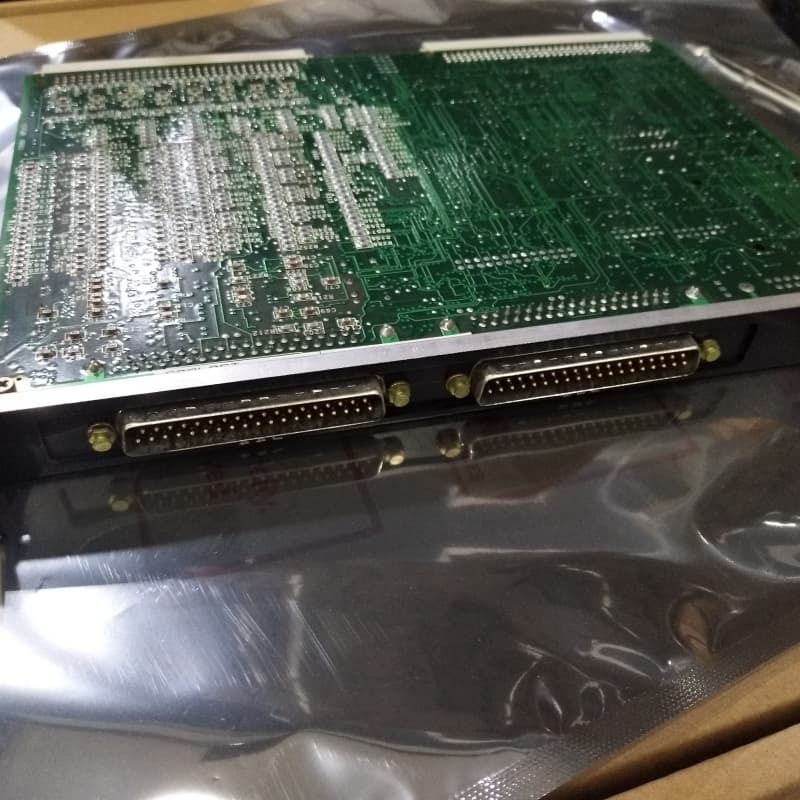

Компактный дизайн:Однослойный форм-фактор с коннекторами J33/J44 передней панели и диагностическими светодиодами (работа/отказа/статус).

Особенности надежности:Оптическая изоляция, фильтры шума, и отказ от энергии в случае отключения кабеля или потери связи.
