GE IS2020RKPSG2A Модуль питания для стойки VME 400 Вт Mark VI

GE IS2020RKPSG2A - это модуль питания для стойки VME, принадлежащий к серии Mark VI, неотъемлемой части систем управления газовыми турбинами GE’s Speedtronic. Как автономный источник питания мощностью 400 Вт, он монтируется с правой стороны стоек управления/интерфейса VME с помощью кронштейна из листового металла, обеспечивая критические напряжения постоянного тока для объединительной платы VME и дополнительный выход 335 В постоянного тока для детекторов пламени. Он поддерживает два входных напряжения: 125 В постоянного тока и низковольтную версию 24 В постоянного тока и служит прямой заменой для старого RKPSG1.

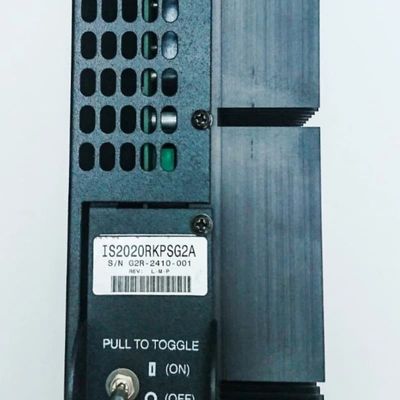

Оснащенный запирающим выключателем питания на передней панели и тремя светодиодными индикаторами состояния, он упрощает мониторинг и устранение неполадок. Основные соединения включают верхние PSA/PSB и нижние PS125/PS24, PS335, PS28 и PSSTAT  разъемы. Его конструкция включает в себя боковые металлические ребра в качестве радиатора и переднюю лицевую панель с маркировкой номера ревизии/серийного номера для удобства справки, что соответствует наследию технологии Mark VI’s Speedtronic.

Основные характеристики
Напряжение питания и универсальность: Подает +5 В, ±12 В, ±15 В, ±28 В на объединительную плату VME; дополнительно 335 В постоянного тока для детекторов пламени. Поддерживает входы 125 В/24 В постоянного тока, адаптируясь к различным промышленным схемам питания.

Удобство эксплуатации: Запирающий выключатель питания на передней панели управляет выходами и сбрасывает неисправности; три светодиода обеспечивают четкое состояние: входное питание (желтый), неисправность (красный), нормальное состояние (зеленый). Неисправности устраняются только в том случае, если устранена основная причина.

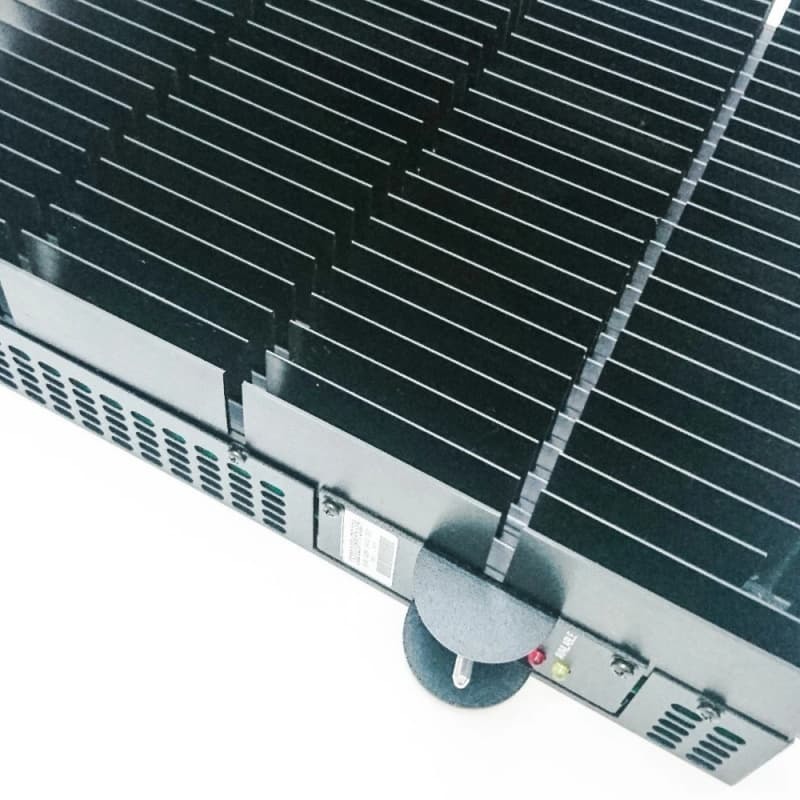

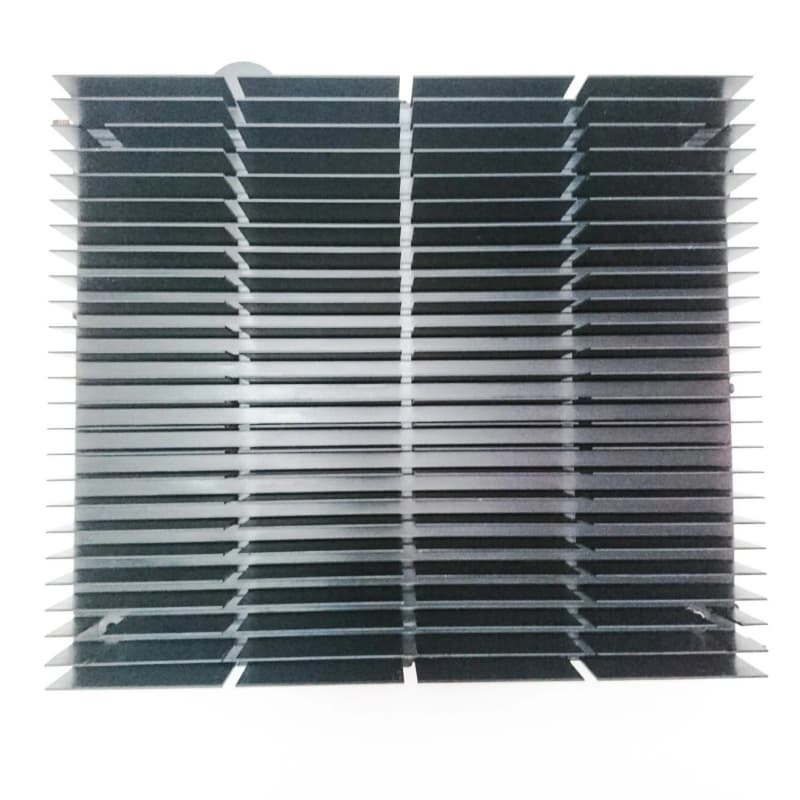

Прочная конструкция: Автономный модуль с боковыми металлическими ребрами радиатора для терморегулирования; крепление на кронштейне из листового металла обеспечивает устойчивость в стойках VME.

Гибкость конфигурации: Питает внешние периферийные устройства через выходы P28C/PS28, переключая перемычку с левой стороны с “Normal” на “Isolated.” Выход 5 В имеет специальный предел по току: пониженное напряжение (UV) вызывает отключение всех других выходов до восстановления 5 В.
