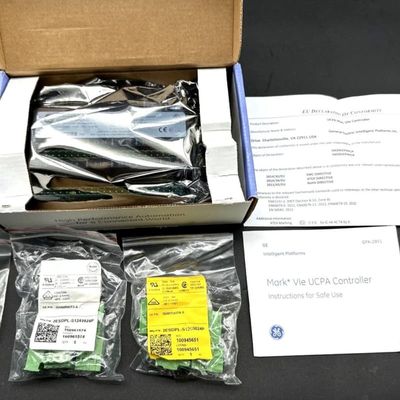

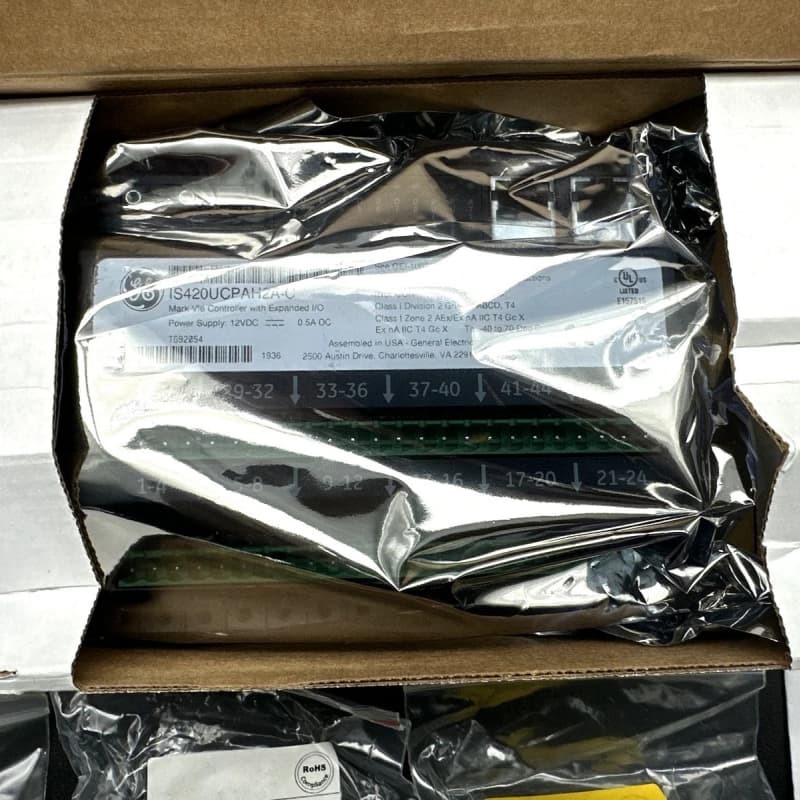

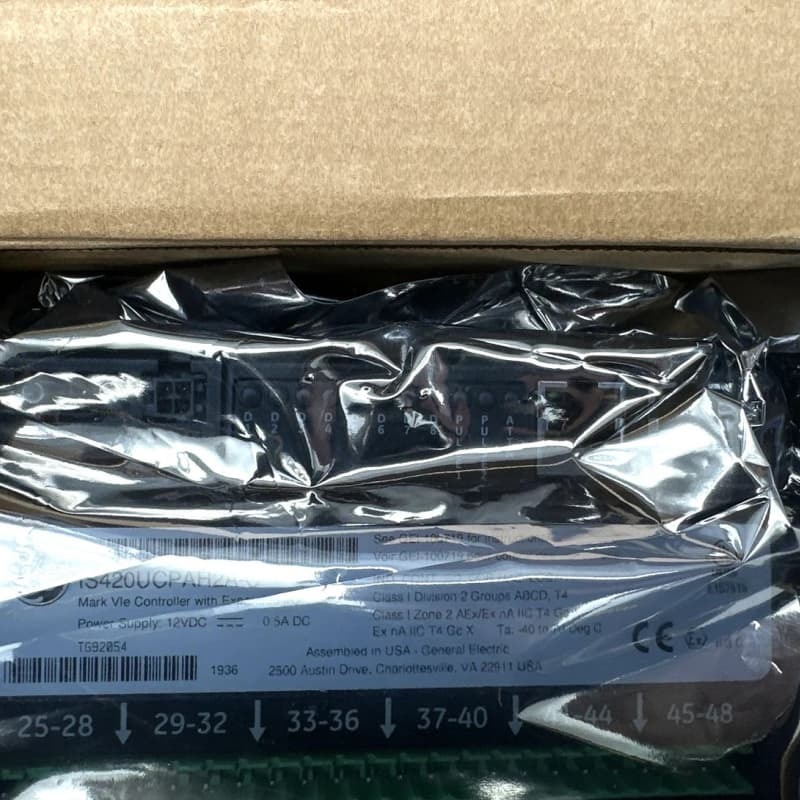

GE IS420UCPAH2A Модуль контроллера ввода/вывода 330 мм x 200 мм Mark VIe

GE IS420UCPAH2A - это программа контроллера с интегральными вводами/выводами, вторая такая модель в серии систем управления турбинами Mark VIe от GE. Серия Mark VIe, разработанная для управления газовыми, паровыми и ветряными турбинами, высоко ценится в промышленной автоматизации как одна из последних линеек Mark от GE, интегрирующих запатентованную технологию Speedtronic, впервые представленную в Mark I 1960-х годов.

Физически контроллер представляет собой одномодульную сборку, установленную непосредственно на металлической панели, состоящую из трех основных компонентов: платы процессора IS400BPPCH2A, платы ввода/вывода IS400STWCH1A и платы расширения ввода/вывода IS400WEXPH1A. IS400WEXPH1A является ключевым для расширенной функциональности ввода/вывода, отличая его от более ранних контроллеров UCPA. Он работает от номинального источника питания 12 В постоянного тока с защитой класса II и требует, чтобы проводка входных терминалов была не длиннее 98 футов. Для получения руководства по эксплуатации все необходимые сведения можно найти в руководстве по эксплуатации контроллера Mark VIe UCPA GEI-10071.

Модуль включает в себя диагностические светодиоды: светодиоды DIO1-8 и Pulse 1/2, а также светодиод ATTN. Эти светодиоды обеспечивают мониторинг производительности контроллера в режиме реального времени, поддерживая быструю диагностику.

Основные характеристики
Расширенные возможности ввода/вывода: Оснащенный платой расширения IS400WEXPH1A, он добавляет 4 DIO, 6 аналоговых входов и 2 аналоговых выхода, превосходя возможности ввода/вывода более ранних контроллеров UCPA и адаптируясь к более сложным потребностям управления турбинами.

Соответствие Speedtronic и Mark VIe: Являясь частью серии Mark VIe, он использует устаревшую технологию Speedtronic от GE, обеспечивая надежную работу в критически важных турбинных приложениях и поддерживая совместимость с экосистемой промышленного управления GE.

Модульная композиция: Созданный из трех выделенных плат, одномодульный дизайн упрощает установку и обслуживание, с четким разделением компонентов для целевой диагностики.

Точные характеристики питания и проводки: Работает от 9–16 В постоянного тока с защитой класса II для обеспечения электробезопасности; длина входной проводки ограничена 98 футами для сохранения целостности сигнала, что имеет решающее значение для точной передачи данных ввода/вывода.

Мониторинг с помощью диагностических светодиодов: Имеет выделенные светодиоды для DIO/Pulse и ATTN. Коды вспышек сообщают о конкретных статусах, обеспечивая эффективную идентификацию проблем без сложных инструментов.
