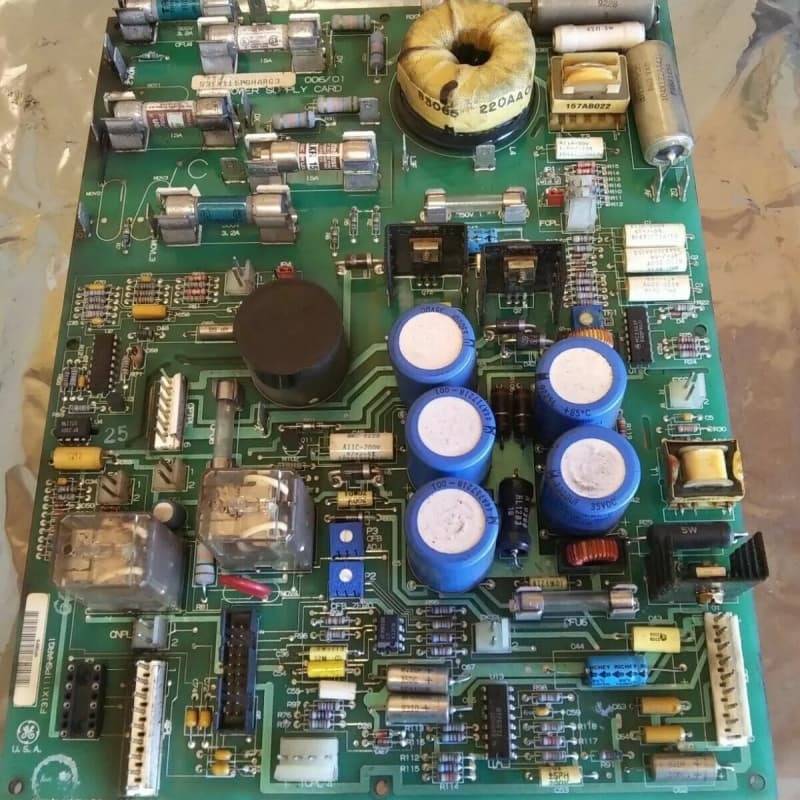

GE 531X111PSHARG3 Плата управления двигателем 100 мм x 200 мм x 330 мм

GE 531X111PSHARG3 - это плата управления полем двигателя и источника питания, разработанная для системы возбуждения GE EX2000 и входящая в серию заменяемых плат 531X. Как версия G3, она отличается от предыдущих версий наличием внешних варисторов для линий переменного тока и предназначена для питания промышленных приводов и электроники поля двигателя. Размеры платы составляют 4 см × 24 см × 29,2 см, вес - 0,58 кг. Она генерирует три регулируемых источника питания постоянного тока, критически важных для работы привода, и интегрирует импульсный трансформатор для питания цепей поля двигателя.

Она поддерживает внешние возбудители и включает в себя три встроенных реле для управления устройством, а также три потенциометра для калибровки обратных связей/цепей по току и пять программируемых перемычек для регулировки сигналов обратной связи/тока. Установка требует, чтобы обученный персонал следовал рекомендациям GE, чтобы избежать повреждений; GE изначально предоставляла техническую поддержку, и она совместима с приводами и возбудителями, разработанными GE.

Двойная функциональность: Служит как источником питания (выходы 5/15/24 В постоянного тока), так и контроллером поля двигателя, интегрируя импульсный трансформатор для питания цепей поля двигателя, что исключает необходимость в отдельных компонентах.

Особенность версии G3: Варисторы переменного тока внешние, конструкция, специфичная для G3, оптимизирующая пространство на плате и потенциально упрощающая обслуживание компонентов защиты от перенапряжений.

Настраиваемые элементы управления: Три потенциометра обеспечивают точную калибровку обратных связей/цепей по току, а пять программируемых перемычек регулируют сигналы обратной связи/тока, адаптируясь к различным требованиям привода.

Надежные реле управления: Встроенные реле K1 (RUN), K2 (MAX) и K3 (FAULT) обеспечивают четкое, выделенное управление рабочими состояниями привода, повышая безопасность и мониторинг системы.
