GE DS200CTBAG1ADD Плата терминации 330 мм x 100 мм Mark V

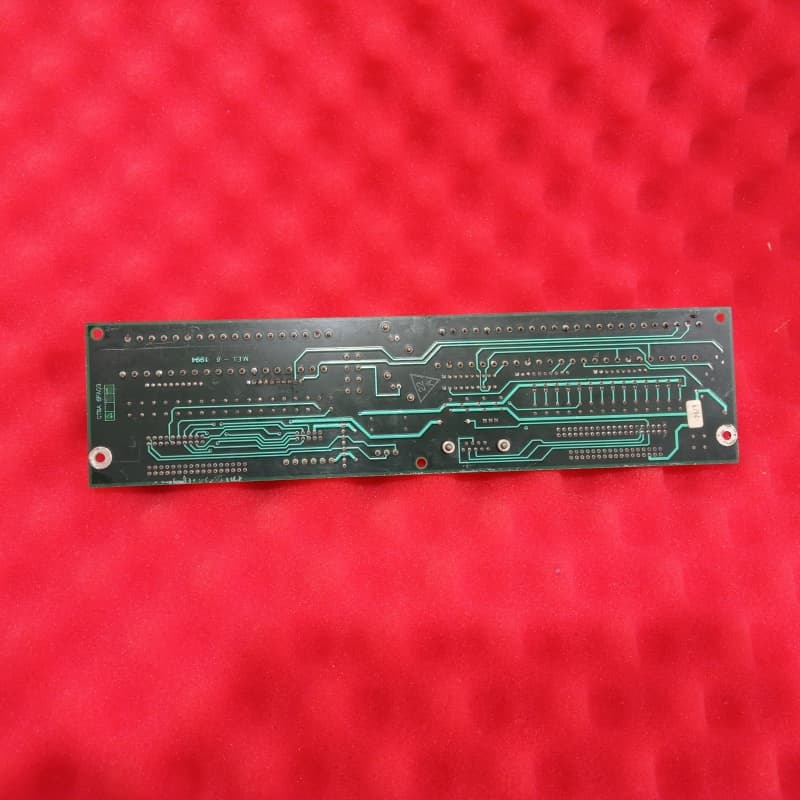

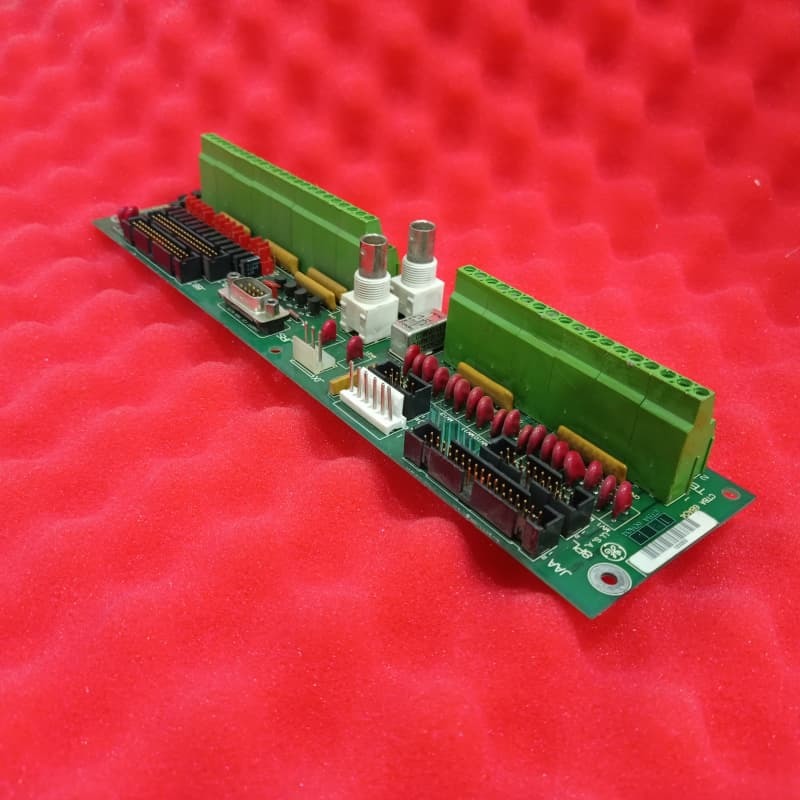

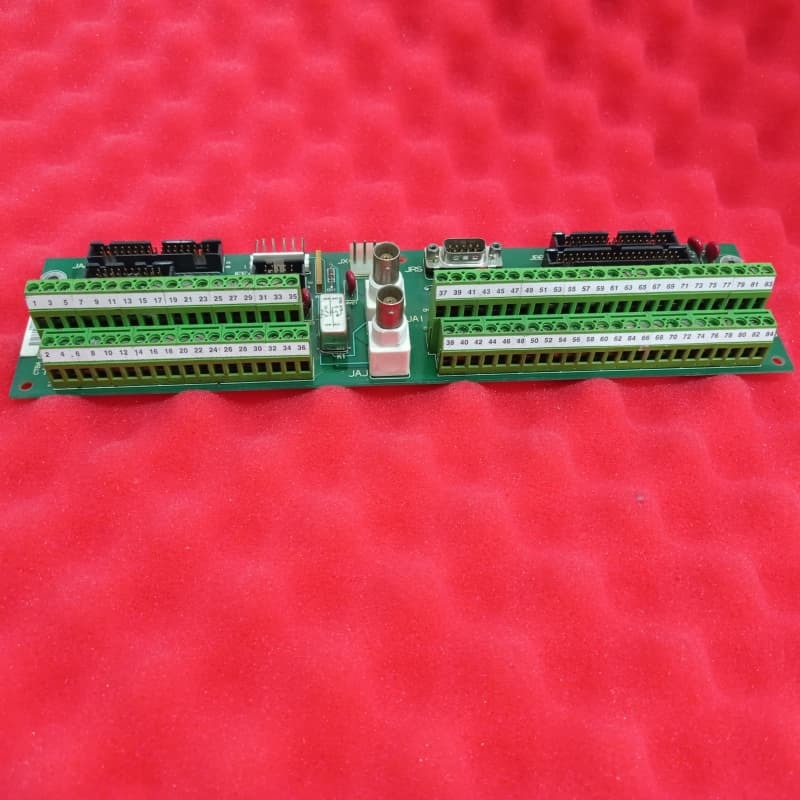

В корпусе Mark V, его основная роль заключается в терминации и маршрутизации критических сигналов: входы/выходы 4–20 мА, сигналы напряжения/тока вала, IONET для плат STCA/TCDA и COREBUS для плат QTBA/STCA. Он также получает питание 24 В постоянного тока от платы TCPD и включает реле обхода для поддержания связи COREBUS в случае потери питания. Физически это длинная узкая печатная плата с отверстиями для крепления по углам/краям, диодами с красным покрытием и идентификационными кодами. Она имеет различные разъемы — с 6PL в качестве неиспользуемого остатка — плюс компоненты, такие как более 20 MOVs, дюжина перемычек, резисторы и реле. Неиспользуемые разъемы COREBUS требуют оконечных резисторов, подробности приведены в оригинальных технических материалах GE.

Основные характеристики
Пересмотренная производительность:Основан на оригинальном DS200CTBAG1 с тремя пересмотрами продукта, улучшающими обработку сигналов или надежность для нужд управления аэропроизводными и турбинами.

Терминация критических сигналов: Централизует маршрутизацию входов/выходов 4–20 мА, сигналов вала, IONET и COREBUS, связывая их с ключевыми платами Mark V для поддержания целостности контура управления.

Резервное питание и защита:Включает реле обхода для связи COREBUS и более 20 MOVs + красные диоды для подавления/регулирования напряжения, защищая чувствительные цепи.

Настраиваемое и организованное подключение: Оснащен дюжиной переключателей перемычек для настройки, четко обозначенными заводскими разъемами и рекомендациями для неиспользуемых деталей, упрощающими настройку и обслуживание.

Промышленный дизайн: Отверстия с проводящим кольцом для надежного монтажа и прочные компоненты обеспечивают стабильность в суровых условиях эксплуатации турбин.
