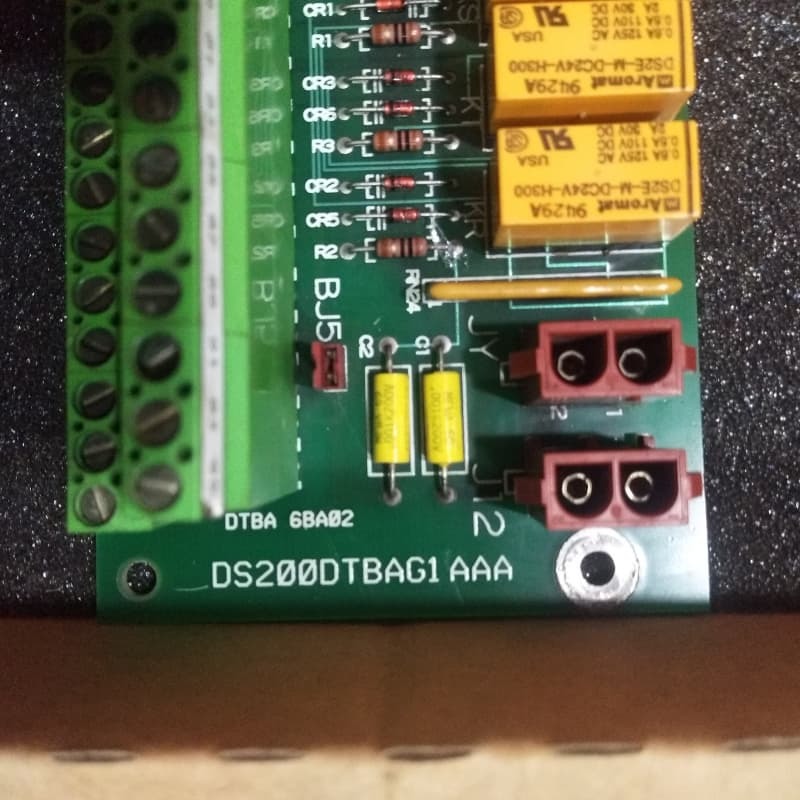

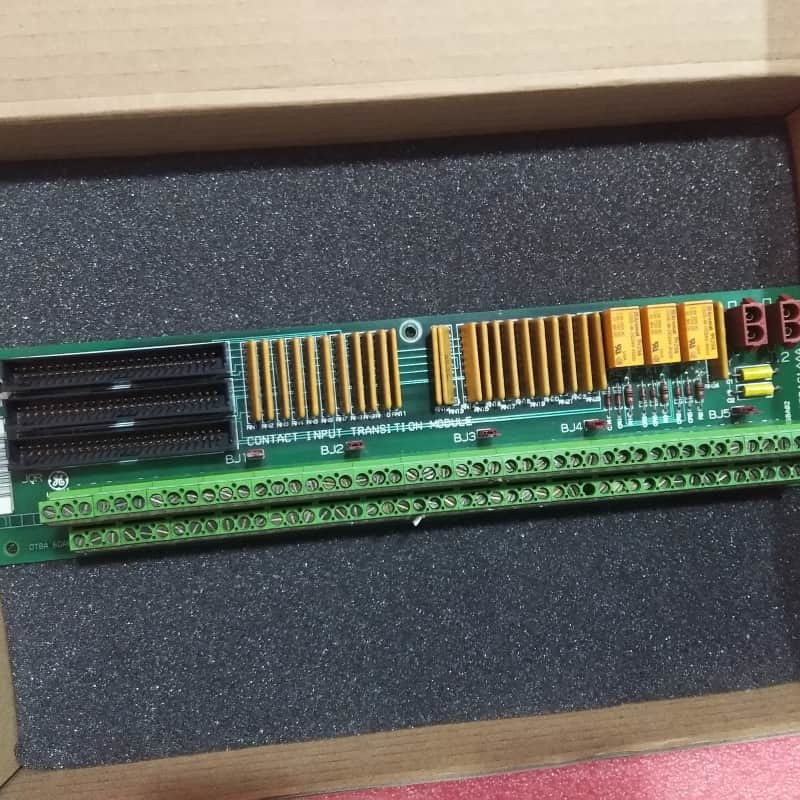

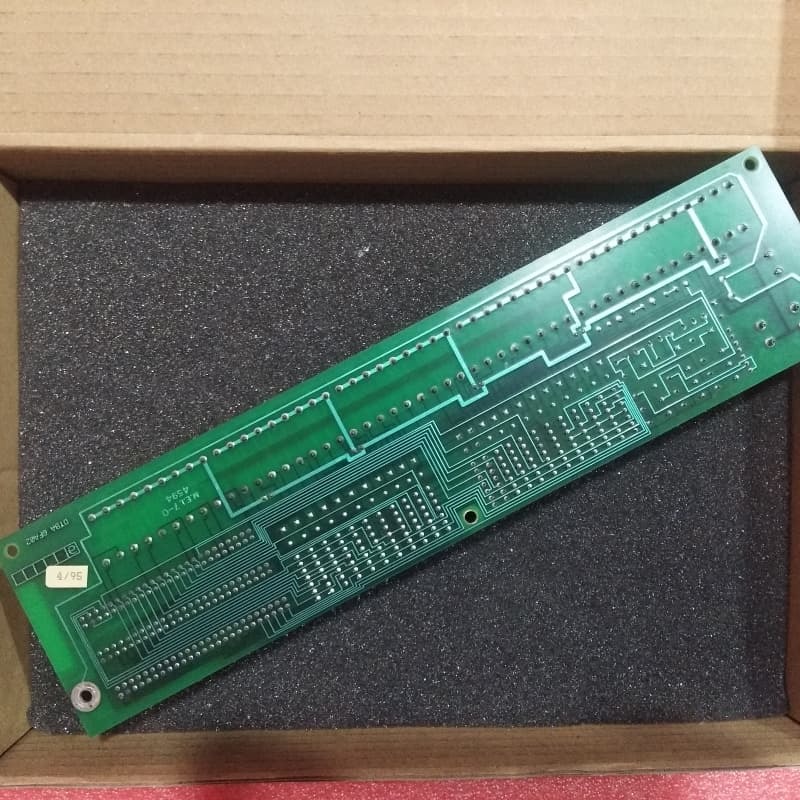

Цифровая клеммная плата GE DS200DTBAG1AAA 200 мм x 100 мм

GE DS200DTBAG1AAA Цифровая клеммная плата

Описание продукта

GE DS200DTBAG1AAA - это цифровая клеммная плата (DTBA), входящая в серию Mark V LM от GE, разработанная для систем управления газовыми турбинами. Классифицируется как модуль ввода контактов, устанавливается в местах Q11, Q21 и Q51 внутри цифровых ядер, служа критическим интерфейсом между входами контактов и TCDA.

Его основная функция заключается в маршрутизации первых 46 входных контактов цифрового ядра на плату TCDA, с возможностью инверсии входного сигнала через настройки ввода/вывода TCDA для обеспечения отказоустойчивости. Он потребляет питание 125 В постоянного тока через разъем JY и поддерживает два варианта напряжения возбуждения для входных контактов через клеммную плату TB2 — реализовано на заводе. Контроллер Mark V LM использует свою мощность для обеспечения предохранительного, ограниченного по току напряжения опроса для входов. Перемычки на плате изолируют заземления поля, отключая напряжение опроса, сгруппированные в наборы по 8 контактов, и требуют остановки турбины для регулировки. Он также позволяет TCDA отмечать временными метками изменения состояния входных контактов в течение 1 мс и запускает непрерывную диагностику для оповещения о сбоях в цепи.

Основные характеристики
Интеграция с газовой турбиной Mark V LM: Разработан специально для систем управления газовыми турбинами Mark V LM, обеспечивая полную совместимость с цифровыми ядрами и платами TCDA.

Настраиваемые отказоустойчивые входы: Входы контактов могут быть инвертированы через конфигурацию ввода/вывода TCDA для обеспечения отказоустойчивой работы, адаптируясь к критическим требованиям безопасности турбины.

Поддержка двойного напряжения возбуждения: Заводская настройка для использования либо 125 В постоянного тока, либо 24 В постоянного тока возбуждения для входных контактов, соответствующая различным потребностям системы в электропитании.

Изоляция от земли и безопасность: Заземления поля изолированы с помощью перемычек, отключающих напряжение опроса; регулировка перемычек ограничена остановками турбины для обеспечения безопасности.

Точный мониторинг и диагностика: Позволяет TCDA отмечать временными метками изменения состояния входов в течение 1 мс и запускает непрерывные диагностические проверки, запуская оповещения о сбоях в цепи для минимизации времени простоя.

Оптическая изоляция: Все входы контактов оптически изолированы платой TCDA, предотвращая электрические помехи и защищая чувствительные цепи управления.
