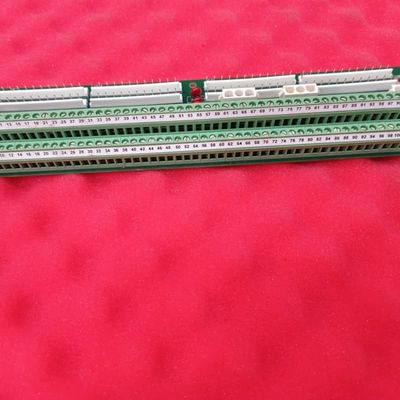

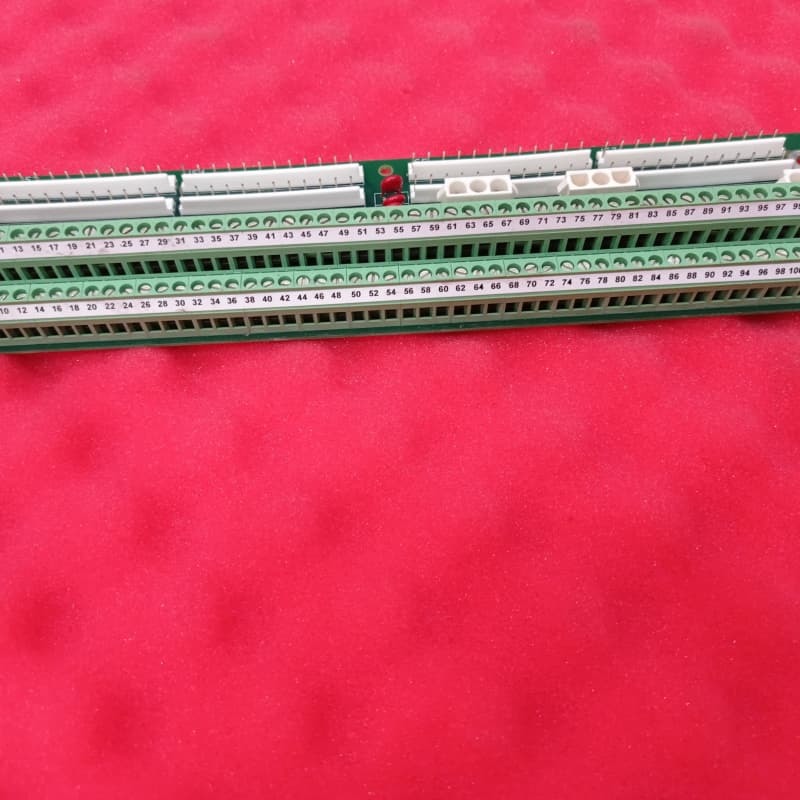

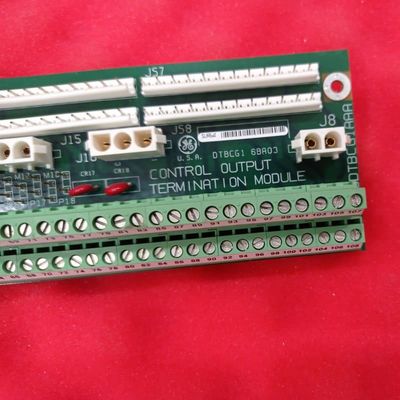

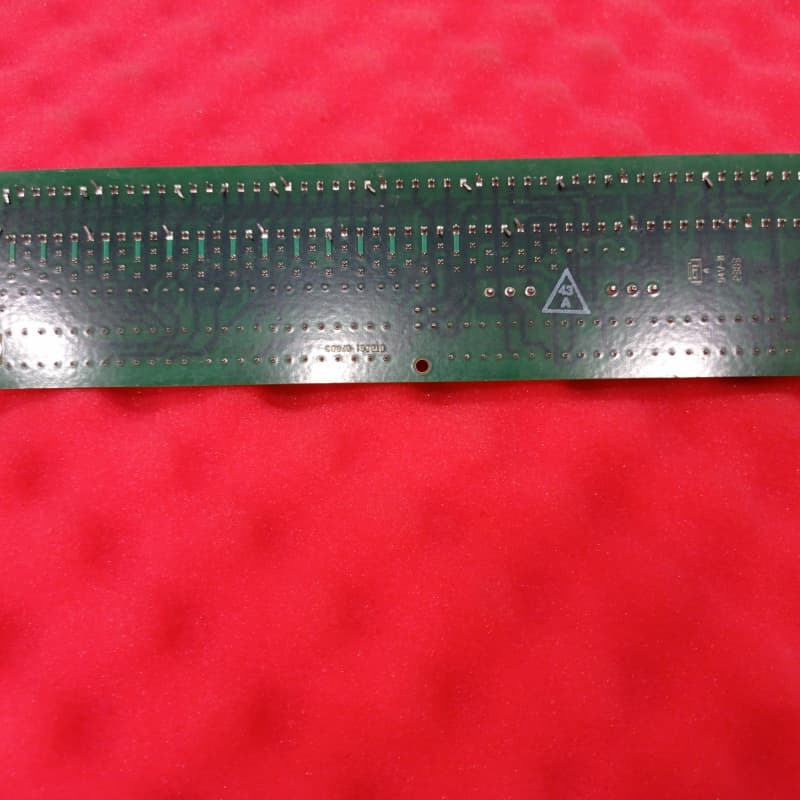

GE DS200DTBCG1A Контактная выходная терминальная панель 100 мм х 200 мм

GE DS200DTBCG1A Плата клемм выходных контактов

Описание продукта:

GE DS200DTBCG1A - это модуль терминации выходных контактов, принадлежащий к серии устаревших систем управления турбинами Mark V от GE, включающей запатентованную технологию Speedtronic и используемой для управления газовыми, паровыми и ветряными турбинами, совместимыми с GE. Это пересмотренная версия оригинального модуля DS200DTBCG1, включающая одно функциональное обновление с рейтингом A.

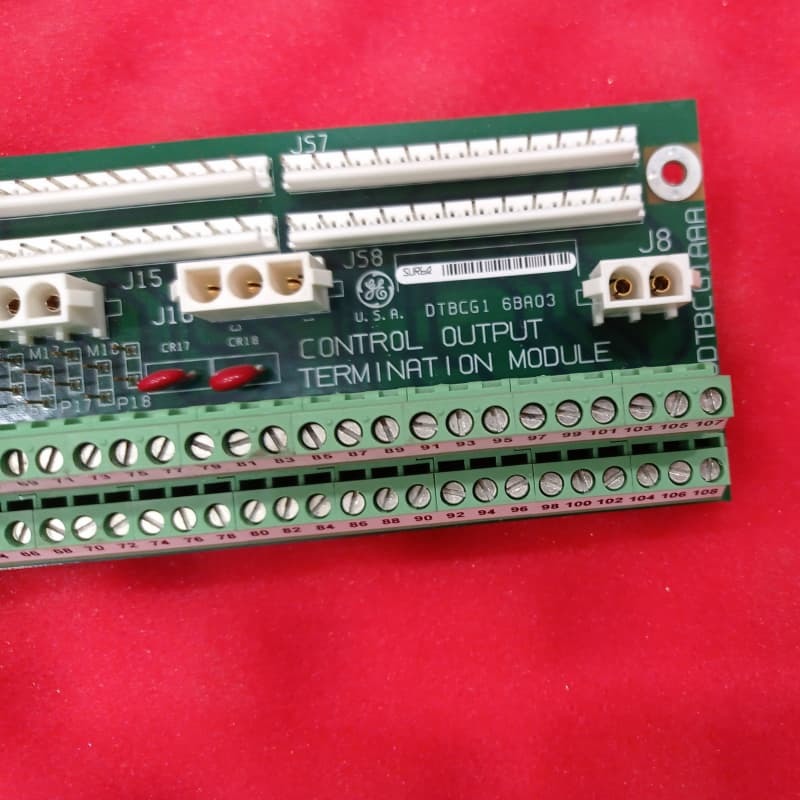

Установленный в местах Q11, Q21 и Q51 в системе Mark V, его основная роль заключается в завершении и маршрутизации сигналов выходных контактов. В Q21/Q51 он соединяется с 30 реле на плате TCRA; в Q11 он подключается к 4 реле выходных контактов TCRA, со специальными перемычками для управления клапаном продувки газового коллектора. Физически, с двумя клеммными колодками, 2 трехпроводными/1 двухпроводными байонетными разъемами, 10 перемычками и выделенными разъемами: JS1-JS8, J8 и J15/J16. Правильный монтаж и прокладка кабелей имеют решающее значение — сигнальные провода должны быть отделены от «шумных» силовых кабелей, чтобы избежать помех, а поток воздуха не должен быть заблокирован, чтобы предотвратить перегрев.

Основные характеристики:
Интеграция с устаревшей системой Mark V Speedtronic:Разработан для системы Mark V, управления турбинами, используя проверенную технологию Speedtronic от GE и подходящий для устаревших конфигураций.

Конфигурация для конкретного местоположения: Адаптируется к Q11 и Q21/Q51, соответствуя различным потребностям вывода турбины.

Управление сигналами высокой плотности: Две клеммные колодки обрабатывают до 220 сигнальных проводов, со специальными разъемами для точной маршрутизации сигналов/питания реле.

Снижение помех: Требует строгого разделения кабелей или экранированных проводов, чтобы избежать шума сигнала, обеспечивая точную передачу выходного сигнала — оптоволоконные кабели можно безопасно объединять с силовыми кабелями.

Тепловая безопасность: Зависит от беспрепятственного потока воздуха привода; правильный монтаж предотвращает блокировку вентиляционных отверстий кабельными пучками, защищая нагретые компоненты.
