GE Mark V DS200DTBDG1A Терминационный модуль 330 мм х 100 мм х 200 мм

GE MARK v DS200DTBDG1A Контактный выходный модуль расширения

Описание продукта:

ГЭDS200DTBDG1Aявляется частью модуля заканчивания расширения контактного выхода серии GE Mark V/Mark V LM, предназначенного для систем управления турбинами.он установлен в местах Q11, Q21 и Q51, подключающиеся к 30 реле на панели TCRA.

Его основная роль заключается в расширении возможностей контактного выхода: 16 из 30 выходов могут быть настроены как соленоиды через аппаратные прыжки,и два дополнительных выхода поддерживают преобразователи зажигания, когда J19/J20 соединены.

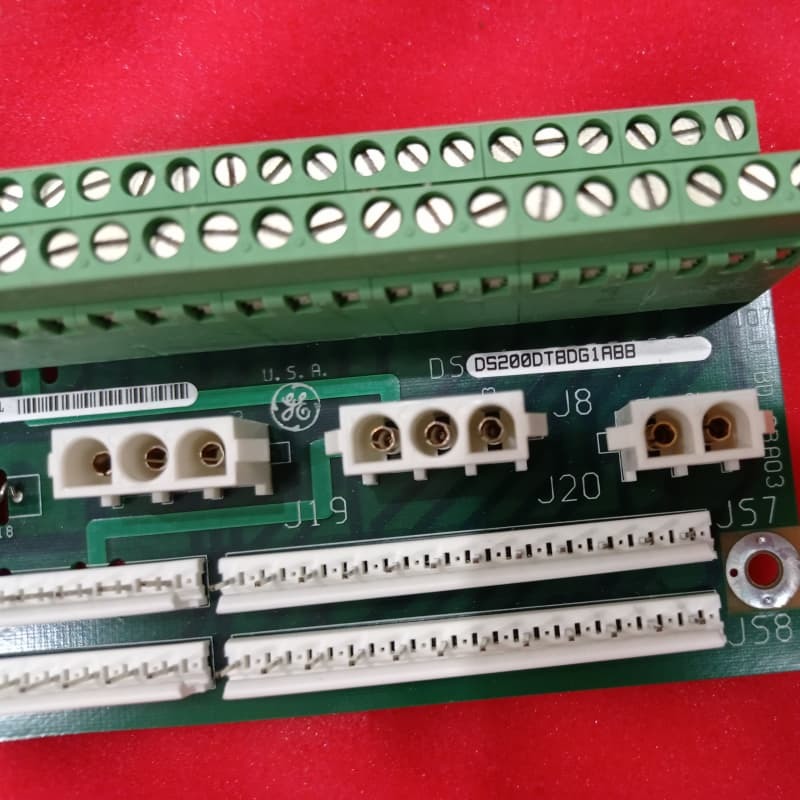

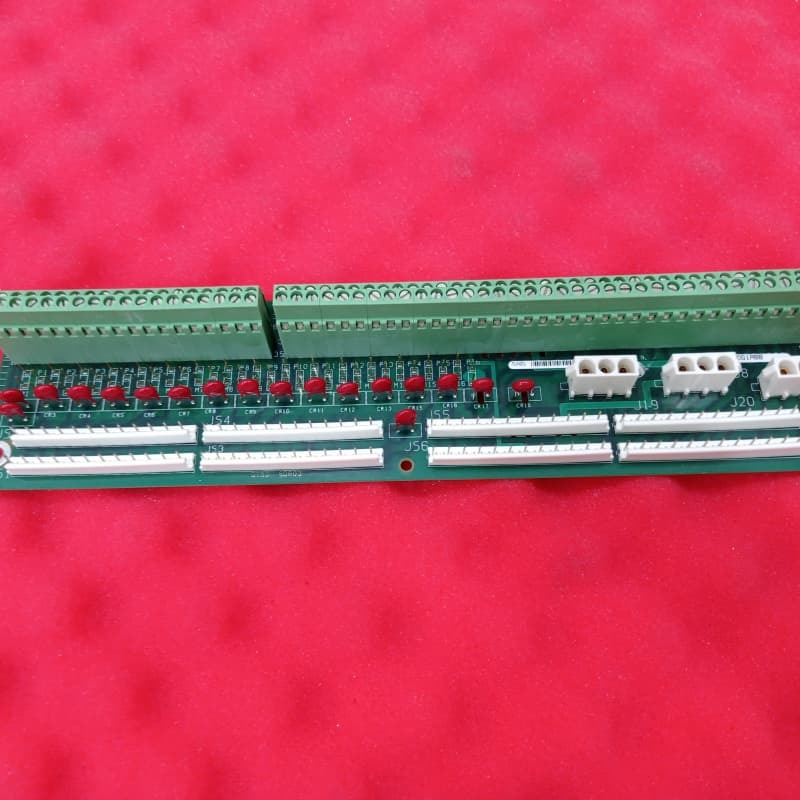

Физически он имеет два терминальных блока, несколько точек испытаний, 2 прыжка, 3 34-прицепных разъема и 8 разъемов для передачи сигналов TCRA.Испытания требуют обученного персонала с калиброванным оборудованием, поверхности, свободные от статики, и ссылка на производственные руководства с использованием идентификаторов TP для диагностики цепей.

Ключевые особенности:
Интеграция серии V:Специально разработан для управления турбинами марки V / Mark V LM, позволяющей бесшовное подключение к реле TCRA и расширение производительности в Q11 / Q21 / Q51 местах.

Конфигурируемые выходы:16 выходов, конфигурируемых в виде соленоидов через прыжки; два дополнительных выхода для преобразователей зажигания, повышающих гибкость для конкретных потребностей турбины.

Выделенная связь:Включает в себя JS1JS8, J8 и J19/J20, обеспечивающие точное направление сигнала/силы в системе управления.

Диагностические возможности:Точки испытаний (TP-маркировки) с заводскими документами позволяют нацеленное устранение неполадок, ограничиваясь обученными сервисными работниками с надлежащим оборудованием.

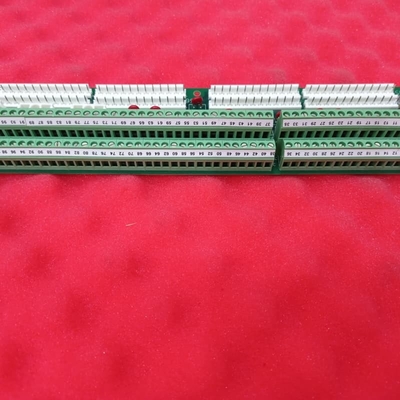

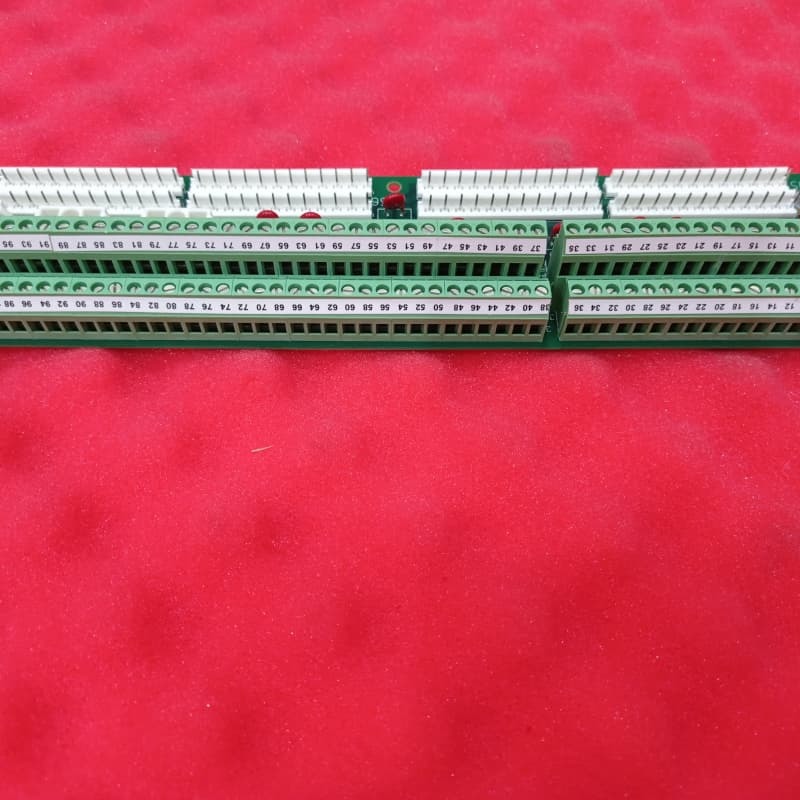

Высокая плотность:Два терминальных блока поддерживают обширную сигнальную проводку, централизуя управление выходом для сложных установок управления турбинами.

Ревизионно-улучшенный проект:Основан на оригинальном DS200DTBDG1 с функциональным обновлением, улучшая надежность для расширения контактной выходной мощности в работе турбин.

Технические параметры:

Применение:

GE MARK V DS200DTBDG1A CONTACT OUTPUT EXPANSION TERMINATION MODULE является одной из передовых моделей серии GE Turbine Control Unit.Эта модель обеспечивает высокоскоростную цифровую обработку и возможности связиЭтот продукт изготовлен в США и имеет сертификат COO, который гарантирует его качество и надежность.
