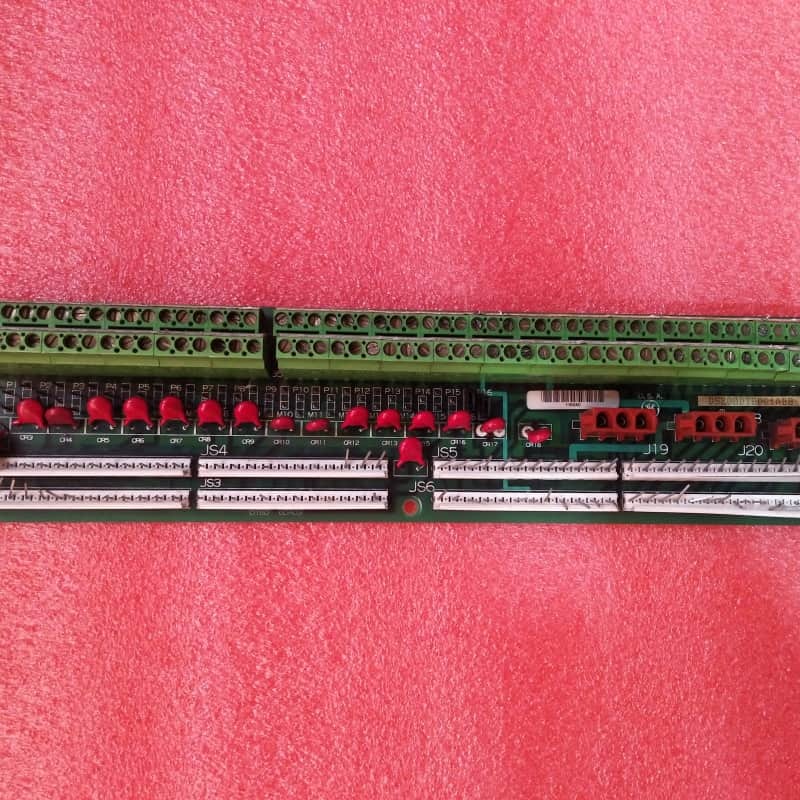

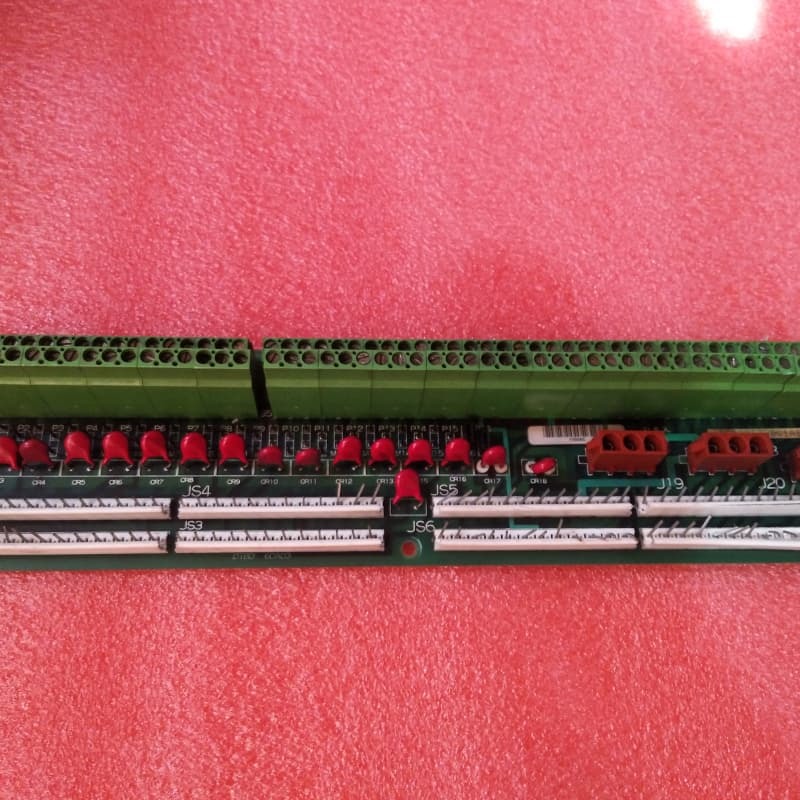

GE DS200DTBDG1ABB Терминалная панель 330мм х 200мм для управления турбинами марки V

GE DS200DTBDG1ABB Клеммная плата Mark V Ge Turbine Control

Информация о продукте:

GE DS200DTBDG1ABB - это модуль расширения клеммных выходов, предназначенный для системы управления турбинами Mark V от GE — используемой для управления автоматизированными приводами ветряных, газовых и паровых турбин, и являющейся частью последней серии продуктов GE, использующей запатентованную технологию Speedtronic. Несмотря на отсутствие специального тега модульной сборки в номере продукта, он функционирует как критический узел терминации для контактных выходов в системах Mark V.

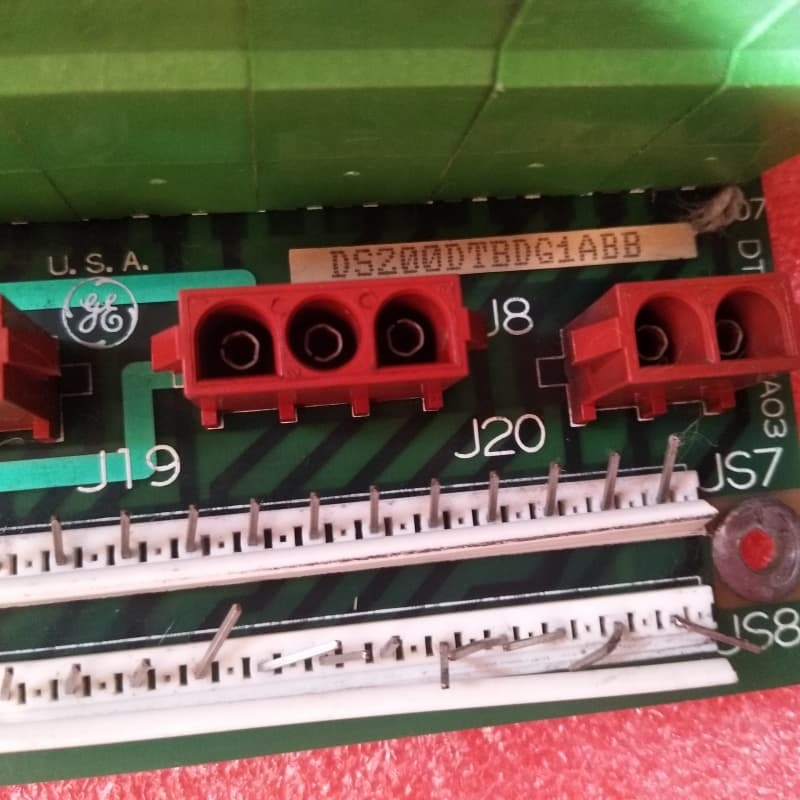

Физически он имеет размеры 11,25 дюйма (длина) × 3 дюйма (высота), имеет толстое стандартное защитное покрытие печатной платы и включает в себя компоненты ограничения напряжения, соответствующие стандарту Mark V. Он крепится винтами к определенному внутреннему расположению привода и подключается к ключевым платам Mark V через специальные разъемы: JS1-JS8 для сигналов реле TCRA, J8 для питания соленоида TCPD и J19/J20, соединенных последовательно для питания контактных выходов. Установка требует осторожного удаления винтов, чтобы избежать падения оборудования в привод, что может привести к короткому замыканию или повреждению компонентов, маркировки кабелей для облегчения переустановки и прокладки кабелей, чтобы не блокировать вентиляционные отверстия.

Основные характеристики:

Совместимость с устаревшей системой Mark V Speedtronic: Разработан для системы управления турбинами Mark V, интегрируя запатентованную технологию Speedtronic от GE и поддерживая устаревшие конфигурации ветряных/газовых/паровых турбин.

Защищенная и компактная конструкция: Толстое покрытие печатной платы защищает компоненты, а размеры 11,25”×3” точно соответствуют отведенным местам в приводе, обеспечивая безопасную и эффективную установку.

Специальный интерфейс платы: Разъемы обеспечивают бесшовные соединения сигналов/питания с платами TCRA и TCPD, поддерживая целостность терминации контактных выходов.

Установка, ориентированная на безопасность: Требует осторожного обращения с винтами для предотвращения коротких замыканий/повреждений привода и маркировки/прокладки кабелей, чтобы избежать блокировки вентиляционных отверстий, минимизируя эксплуатационные риски во время технического обслуживания.

Регулирование напряжения: Включает в себя выпрямители, диоды и конденсаторы, соответствующие стандарту Mark V, для ограничения напряжения, защиты чувствительных цепей и обеспечения стабильной работы в условиях управления турбинами.
