GE DS200IPCSG2A IGBT P3 Snubber Board 330 мм х 200 мм

Изолированный биполярный транзистор с затвором GE DS200IPCSG2A P3 Snubber Board

Информация о продукте:

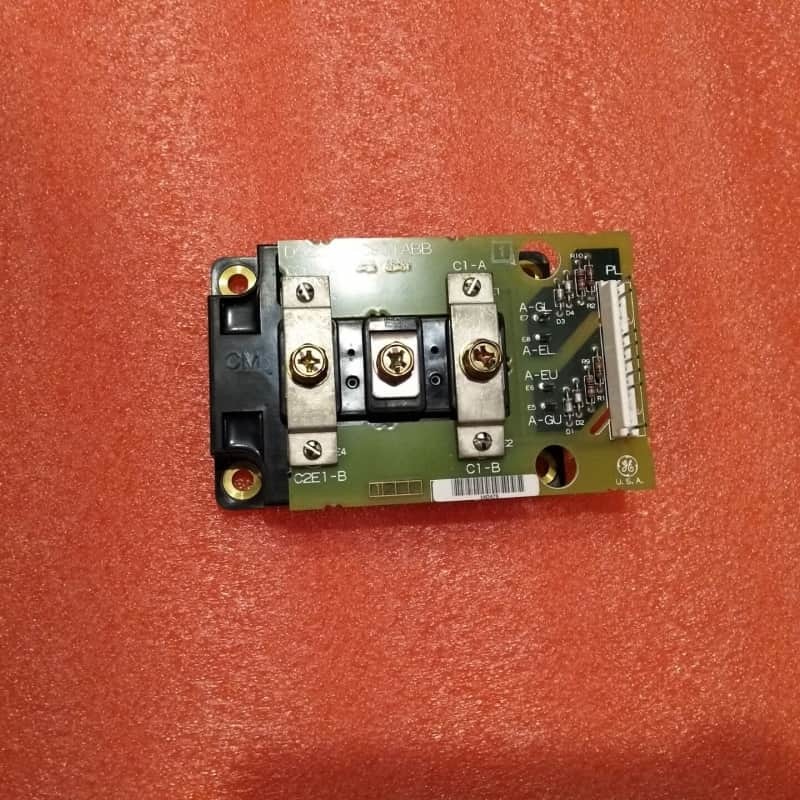

GE DS200IPCSG2A - это плата гасителя IGBT P3, разработанная для двух ключевых систем: систем управления возбуждением GE EX2000 и систем управления турбинами Mark V. Ее основная роль - защита IGBT - критически важных полупроводниковых приборов для коммутации мощности в турбинах - путем подавления скачков напряжения, снижения переходных помех и смягчения условий перенапряжения. Это защищает IGBT от повреждений, обеспечивает стабильную работу управления турбиной и продлевает срок службы системы.

Физически она имеет 4-контактный разъем для интеграции в систему и регулировочные винты для оптимизации производительности IGBT. Она устанавливается в металлическую стойку шкафа привода, совмещаясь с предварительно просверленными отверстиями для винтов. Установка требует соответствия положению старой платы, прокладке кабелей и регулировке винтов; кабели должны быть зажаты разъемами, чтобы избежать повреждений. Она использует устаревшую технологию GE Speedtronic, ключевую особенность популярной, ныне устаревшей серии Mark V.

Основные характеристики:
Совместимость с различными системами: Работает с системами управления возбуждением EX2000 и системами управления турбинами Mark V, что делает ее универсальной для защиты IGBT в турбинах и установках возбуждения.
Основная защита IGBT: Подавляет скачки напряжения, снижает переходные помехи и ограничивает перенапряжение - критически важно для предотвращения повреждения IGBT и обеспечения надежной коммутации мощности в турбинах.
Точная настройка: Регулировочные винты позволяют точно настроить производительность IGBT, при этом установка требует выравнивания с настройками старой платы для бесшовной интеграции системы.
Прочная и структурированная конструкция: Устанавливается в металлические стойки через совмещенные отверстия для винтов; 4-контактный разъем обеспечивает надежную прокладку кабелей со строгими рекомендациями по обращению для сохранения соединений.
Снижение электромагнитных помех и повышение надежности: Минимизирует электромагнитные помехи (EMI) от переключения IGBT и повышает общую надежность системы за счет стабилизации напряжения во время работы IGBT.
