GE DS200ITXDG1AAA Терминал управления турбиной I/O 330 мм x 100 мм

GE DS200ITXDG1AAA - это плата двойного назначения: в первую очередь, плата демпфера IGBT для системы управления турбиной Speedtronic Mark V от GE, а во вторую очередь, плата терминала ввода/вывода управления турбиной для систем Speedtronic серии EX200. Она поддерживает отказоустойчивую конструкцию Mark V, включая TMR с голосованием 2 из 3 для критически важных элементов управления, и простую настройку для более простых систем.

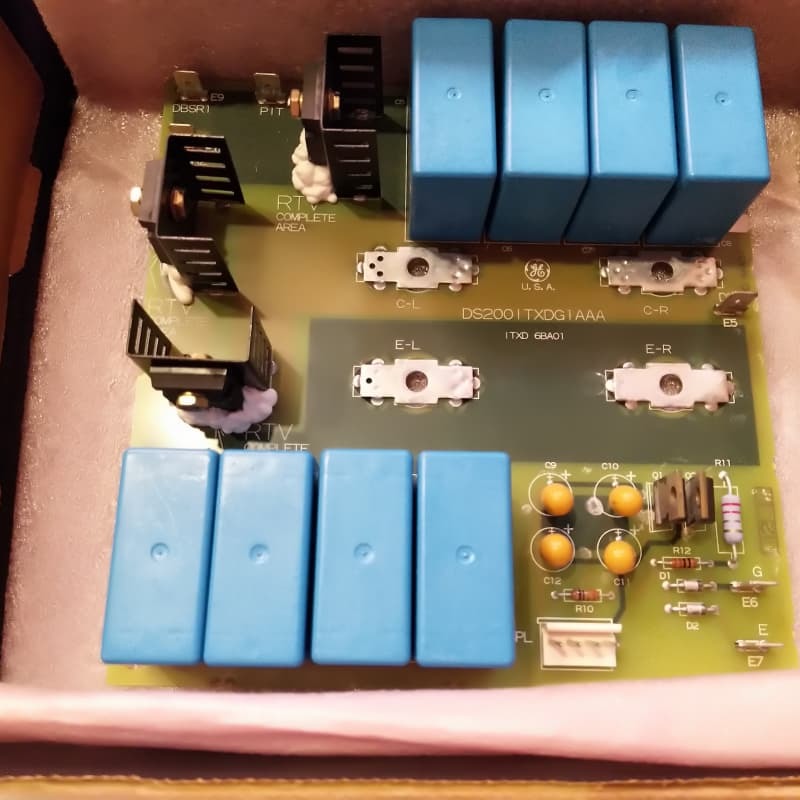

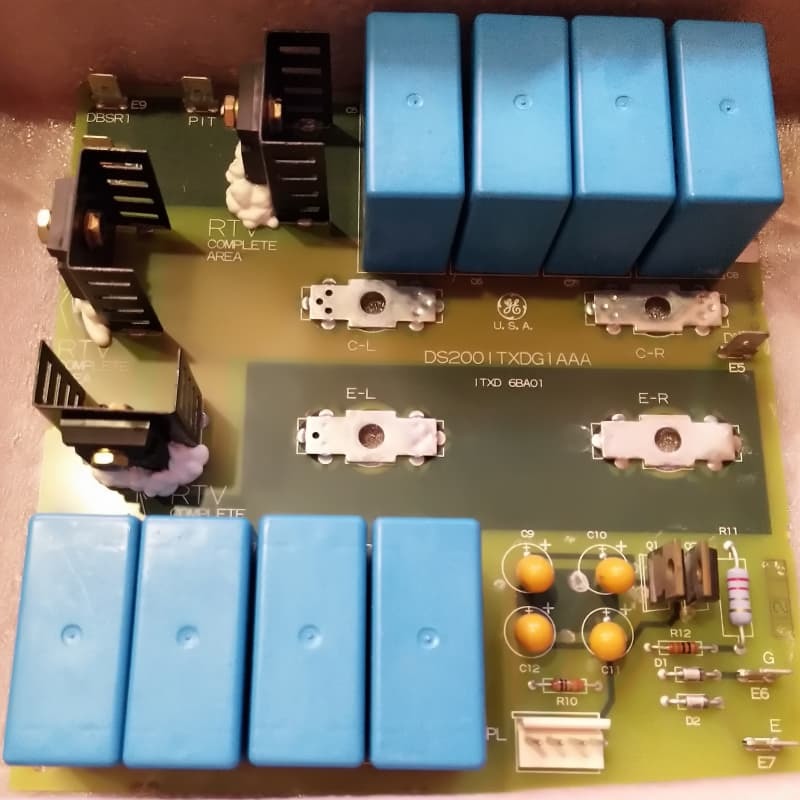

Как плата демпфера IGBT, ее основная роль заключается в подавлении скачков напряжения от операций переключения с помощью энергопоглощающих цепей, защищающих IGBT. Это небольшая вспомогательная плата, которая подключается к материнской плате Mark V, имеет угловые отверстия для сверления, выемки по краям, радиаторы и такие компоненты, как разъемы для подключения, керамические конденсаторы, диоды, вертикальные штыревые разъемы и восемь полипропиленовых конденсаторов Wima FKP 1. Как плата терминала ввода/вывода, она взаимодействует с системой управления с внешними устройствами, передавая аналоговые/цифровые сигналы и поддерживая обнаружение неисправностей.
