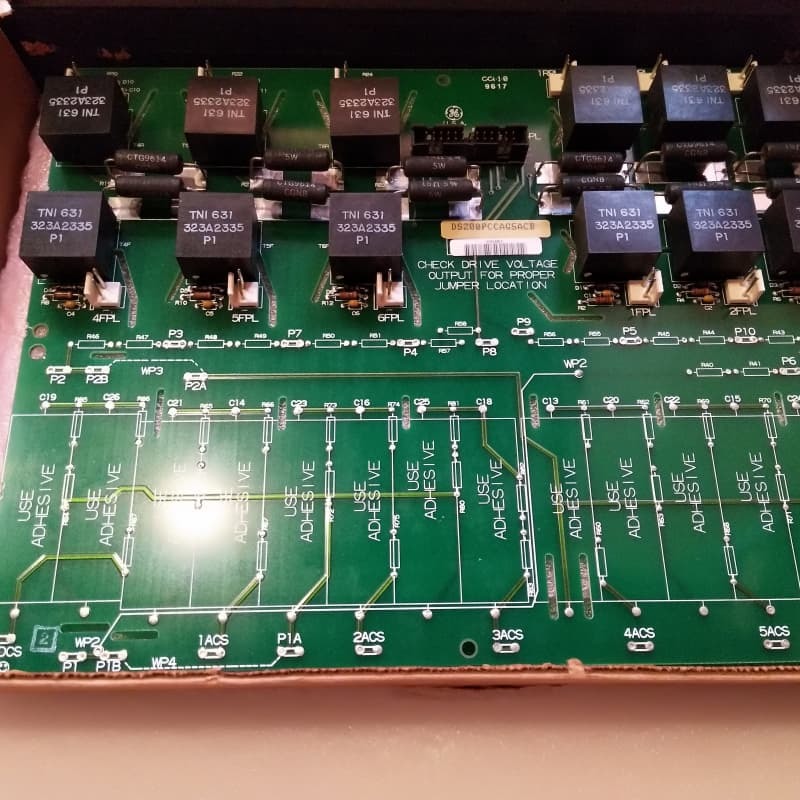

GE DS200PCCAG5ACB Плата питания 330 мм x 200 мм Mark V

Карта GE DS200PCCAG5ACB для подключения к питанию

Подробная информация о продукте:

GE Speedtronic Mark VDS200PCCAG5ACBявляется высокомощной картой Power Connect, предназначенной для соединения мостов питания SCR и схемы управления приводом.Он использует импульсные трансформаторы для доставки сигналов управления шлюзами на мост SCR и классифицируется как "высокий HP", потому что его снубры перемещены в другом месте системы., требующие сочетания с контроллерами высокой производительности.

Он оснащен 12 разъемами для импульсов SCR-ворота вперед / назад, одним разъемом для связи на панели питания типа DCFB, а также реакторами, предохранителями и 4 кабельными прыжками.Монтируется за панелью управления приводом, он прикреплен к носителю доски через шесть пластиковых держателей. чувствительный к статике, имеет фабрично пробуренные изоляционные отверстия для безопасной установки; его тег продукта G5 обозначает членство в группе 5 Mark V,1500 V rms max AX напряжение, и совместимость с рамами Mark V в стиле J/K/M.

Ключевые особенности:
Интеграция SCR с высокой производительностью HP:Перекладывает шнубберы/сгибающие струны для использования с высокой мощностью HP, соединяясь с контроллерами с высокой мощностью HP для подключения мостов SCR и управления схемой через импульсные трансформаторы.

Целенаправленная связь:12 разъемов для двунаправленных импульсов SCR и разъем питания DCFB обеспечивают бесперебойные связи сигналов и питания в приводах марки V.

Совместимость группы V:Тэг "G5" подтверждает максимальное напряжение 1500 V rms и соответствие J/K/M, упрощая проверку совместимости для систем Mark V.

Безопасная установка:Установлен за панелями управления приводом/направлением питания, прикрепленными шестью пластиковыми держателями к носителю с изолированными отверстиями для безопасного и стабильного размещения.

Статика и безопасность напряжения:Считается чувствительным к статике; базовая плата избегает опасного накопления поверхностного напряжения после отключения, что имеет решающее значение для безопасной установки/обслуживания.
