GE Mark V DS215GASCG4AZZ01A Карта управления приводом 330 мм x 200 мм

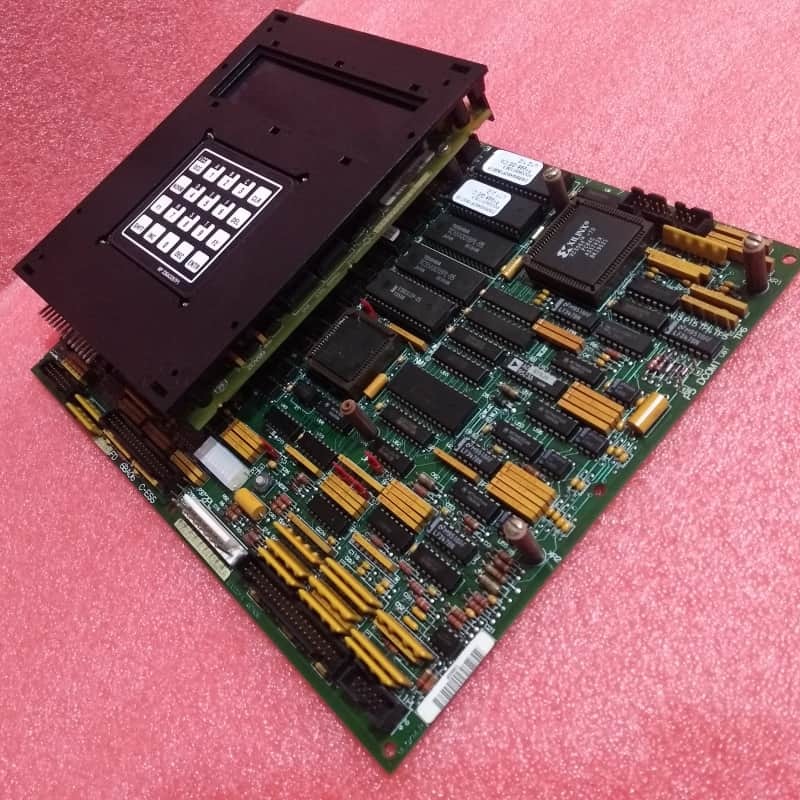

GE MARK v DS215GASCG4AZZ01A ((DS200SDCCG4AEC+DS200SLCCG3ACC) Карта управления приводом

Описание продукта:

GE Mark VDS215GASCG4AZZ01Ais an all-in-one Drive Control Card engineered for GE’s Mark V Turbine Control System but significant as one of the final GE Mark series to integrate the brand’s patented Speedtronic control technologyРазработанный для обеспечения бесперебойной работы газовых, паровых и ветровых турбин, он объединяет два основных модуля в единое целое:DS200SDCCG4AEC(модуль управления главным приводом) иDS200SLCCG3ACC(помощная карта LAN связи), централизующая управление приводом, обработку сигнала и сетевую связь для упрощения проектирования системы и снижения сложности проводки.

Основной модуль 1: DS200SDCCG4AEC (Модуль управления главным приводом)

В качестве центра управления этот модуль поддерживает функции привода турбины со специализированными возможностями обработки и мониторинга:

Архитектура трех процессоров:Три выделенных микропроцессора работают в тандеме для оптимизации производительности:

Процессор управления приводом (DCP): управляет задачами на уровне системы, такими как декодирование, прямой доступ к памяти (DMA) и операции ввода / вывода, обеспечивая плавный поток данных между компонентами.

Процессор управления двигателем (MCP): управляет функциями двигателя постоянного тока / переменного тока для точной регулировки движения двигателя турбины.

Комоторный процессор (CMP): выполняет математически интенсивные вычисления за пределами мощности MCP, поддерживая высокодинамические требования к работе турбин.

Общая оперативная память:Позволяет одновременный доступ для всех трех процессоров, минимизируя задержку передачи данных и повышая отзывчивость в режиме реального времени.

Интуитивная диагностика:10 светодиодов на передней панели обеспечивают визуальную обратную связь о состоянии, отображая коды неисправностей в двоичном десятичном коде (BCD) или двоичном формате, что позволяет техникам быстро выявлять и решать проблемы.

Конфигурационное оборудование:Включает в себя скачки JP типа Берга и скачки WJ для адаптации модуля к конкретным требованиям системы.

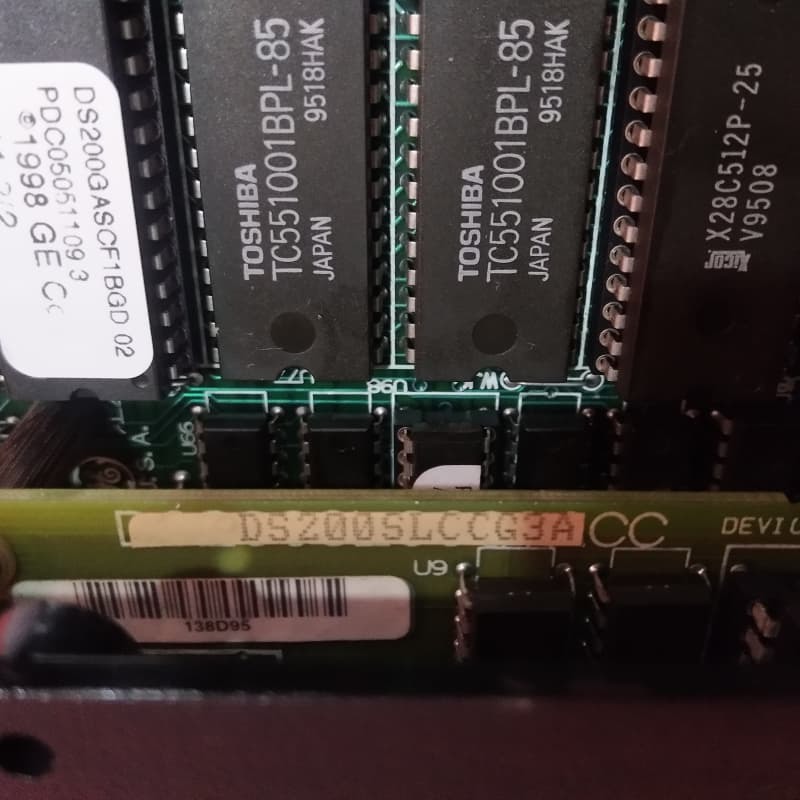

Основной модуль 2: DS200SLCCG3ACC (помощная карта LAN-связи)

Эта вспомогательная карта добавляет критическую сетевую подключенность, что позволяет DS215GASCG4AZZ01A интегрироваться с локальными сетями (LAN) и обмениваться данными с другими компонентами системы.Пересмотренный вариант оригинальной материнской платы DS200SLCCG3, он включает в себя три основных обновления: два функциональных пересмотра (укрепление стабильности и совместимости связи) и один обзорный пересмотр (улучшение долговечности компонентов).

Коммуникация с двумя схемами:Предлагает как изолированные, так и неизолированные схемы для передачи сигналов LAN, обеспечивая целостность сигнала в различных системах.

Процессор управления локальной сетью (LCP):Служит в качестве узла связи, обрабатывающего все входящие и исходящие сигналы LAN.

Бесперебойный обмен данными:Использует двойной порт оперативной памяти для подключения LCP к DS200SDCCG4AEC®s DCP, что позволяет плавно передавать данные между локальной сетью и ядром управления приводом.

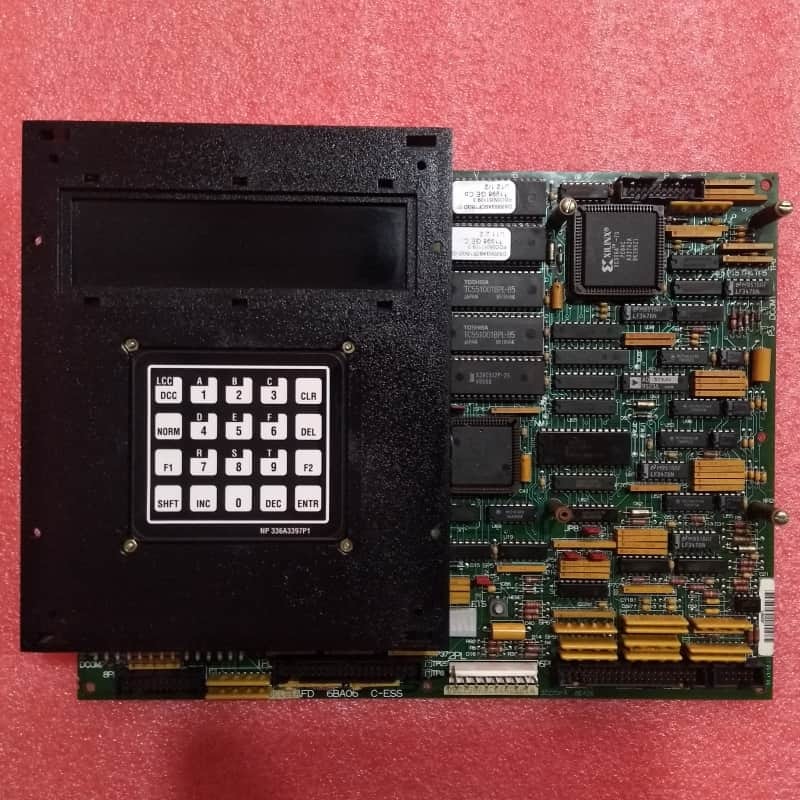

Удобный для пользователя менеджмент:Поддерживает присоединяемую алфавитно-цифровую клавиатуру программиста, предоставляющую доступ к системе диагностики, настройкам конфигурации и проверкам состояния в режиме реального времени для упрощения технического обслуживания.

Прочность и защита:Использует стандартные компоненты марки V для защиты от напряжения, а также функциональное покрытие PCB, основанное на приоритете, которое защищает критическое оборудование от стрессов окружающей среды.

Информация о количестве продуктов:Его номер кодирует ключевые детали: "DS200" подтверждает нормальную сборку Mark V и отечественное производство в США; "SLCC" обозначает функциональность связи LAN; "G3" помещает его в группу Mark V 3;и ACC указывает на его три пересмотра.

Основные характеристики интегрированного DS215GASCG4AZZ01A

Интеграция "все в одном":Сочетает в себе управление приводом и LAN-коммуникацию в одном устройстве, исключая установку отдельных модулей и уменьшая сложность проводки.

Спейдтроническое наследие:Использует технологию Speedtronic от Mark V, чтобы обеспечить надежную, проверенную в отрасли производительность двигателей турбин.

Эффективность трех процессоров:Сотрудничество DCP/MCP/CMP обеспечивает точное и быстрое управление приводом, удовлетворяя высокодинамические потребности газовых, паровых и ветряных турбин.

Бесшовная локальная связь:DS200SLCCG3ACC обеспечивает централизованный мониторинг и управление через LAN, поддерживая обмен данными с сетевыми устройствами.

Упрощенное обслуживание:Интуитивная диагностика с светодиодом, съемные EPROM и клавиатура программиста сокращают время устранения неполадок и ремонта.
