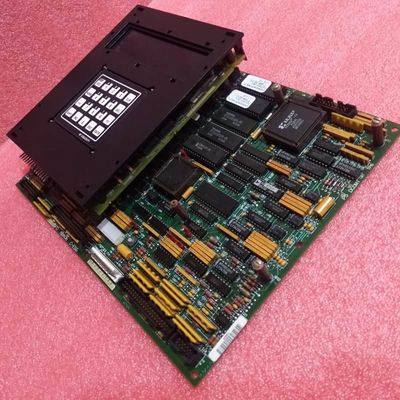

GE DS215GASCG4AZZ01A Плата питания 200 мм х 330 мм

GE DS215GASCG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) Плата питания

Описание продукта:

GE DS200SDCCG4AFD - это плата контроллера привода, разработанная для системы управления турбиной Mark V от GE, служащая основным компонентом для управления работой привода турбины. Безопасность имеет первостепенное значение при ее установке и обслуживании — строгое соблюдение инструкций по установке обязательно для предотвращения поражения электрическим током или ожогов, и пользователи должны полностью понимать эти протоколы заранее, чтобы защитить персонал и обеспечить долговечность системы.

Поскольку это продукт серии Mark V, он не имеет обширных оригинальных онлайн-инструкций, поэтому его номер продукта становится ключевым источником информации об аппаратном обеспечении. Префикс «DS200» подтверждает нормальную сборку Mark V; другие части названия указывают на стандартное покрытие печатной платы, трехкратные ревизии и принадлежность к группе 4 Mark V.

Функционально она взаимодействует с другими платами Mark V через встроенные разъемы, но не включает установленные на заводе микросхемы EPROM (пользователям, которым нужны EPROM, следует выбирать аналогичные платы DS215). Ее аппаратное обеспечение включает перемычки, контрольные точки TP, массивы резисторных сетей и интегральные схемы, а подавление напряжения зависит от стандартных компонентов Mark V (резисторы, конденсаторы, диоды, специализированные ИС). Для обработки неисправностей она оснащена кнопкой RESET и четырьмя триггерами сброса: ручное нажатие кнопки, вход постоянного тока от +5 до +24 В на пользовательских интерфейсах STBA/NTB/3TB, программные сбросы и активация автоматической сторожевой системы.

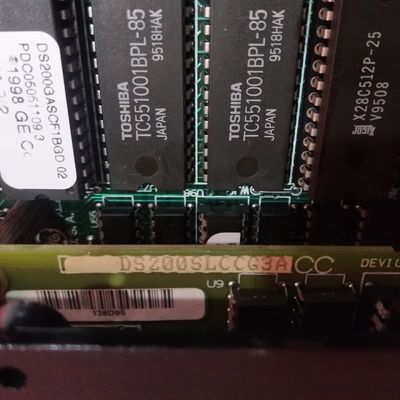

DS200SLCCG3ACC - это плата связи LAN (локальной сети), разработанная General Electric (GE) специально для серии Mark V — устаревшей линейки систем управления турбинами GE, производство которой было прекращено через несколько лет после первоначального выпуска. Несмотря на устаревание, серия Mark V остается значимой как одна из последних линеек продуктов GE Mark, в которой интегрирована запатентованная технология управления Speedtronic, которая долгое время была краеугольным камнем надежной автоматизации турбин. Эта плата предназначена для модернизации широкого спектра приводов и возбудителей GE, играя решающую роль в обеспечении сетевой связи для систем управления ветровыми, паровыми и газовыми турбинами — приложений, центральных для функциональности серии Mark V.Ее основные аппаратные и функциональные характеристики адаптированы для оптимизации интеграции LAN с хост-приводами: она обеспечивает как изолированные, так и неизолированные цепи для связи с приводом, обеспечивая целостность сигнала в различных конфигурациях системы. В ее основе лежит интегрированный процессор управления LAN (LCP), который обрабатывает все входящие и исходящие сигналы LAN; программная память LCP хранится в двух съемных картриджах EPROM, что позволяет легко обновлять или заменять программное обеспечение. Чтобы облегчить обмен данными между сетью и приводом, плата использует двухпортовую оперативную память для обеспечения бесшовного взаимодействия между LCP и процессором управления приводом (DCP) хост-привода.

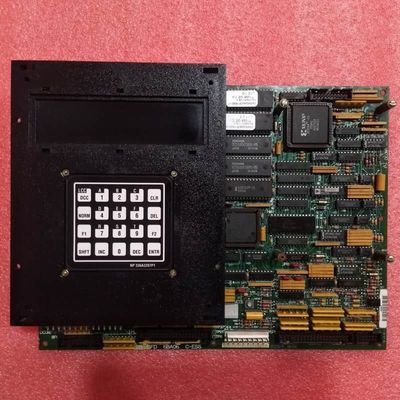

Для удобного управления системой DS200SLCCG3ACC поддерживает подключаемую буквенно-цифровую клавиатуру программиста, предоставляющую доступ к системной диагностике, настройкам конфигурации и проверкам состояния в реальном времени — упрощая обслуживание и устранение неполадок для технических специалистов. Защита от напряжения обеспечивается набором стандартных компонентов Mark V, включая выпрямители, конденсаторы и диоды, а функциональное приоритетное покрытие печатной платы добавляет дополнительный уровень долговечности, защищая критическое оборудование от воздействия окружающей среды.
