Система управления турбиной GE Mark V DS215GASQG4AZZ01A, 200 мм x 100 мм

GE DS215GASQG4AZZ01A Система управления турбиной Mark V Series

Описание продукта:

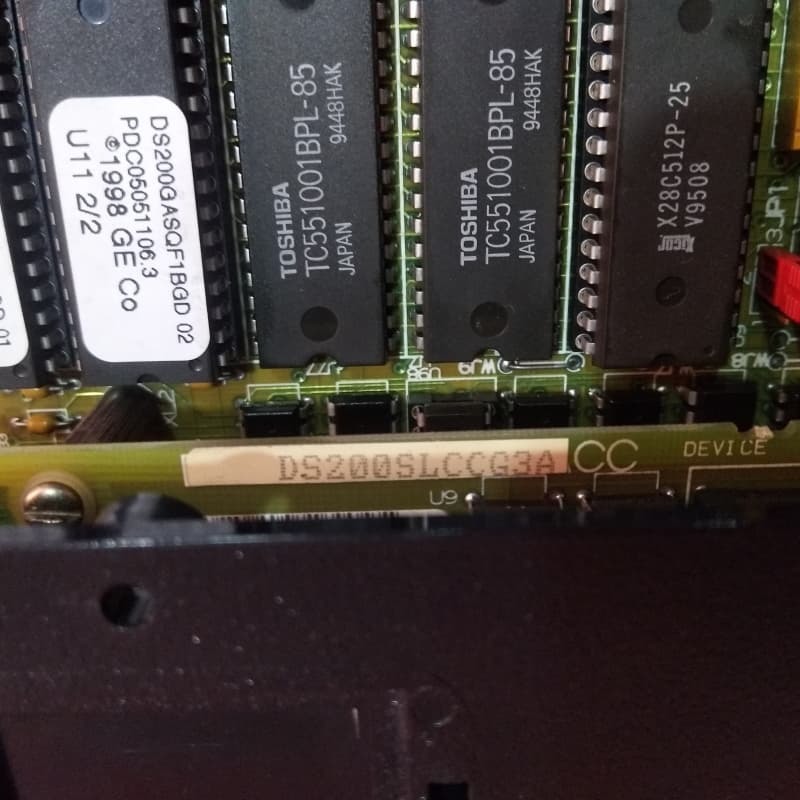

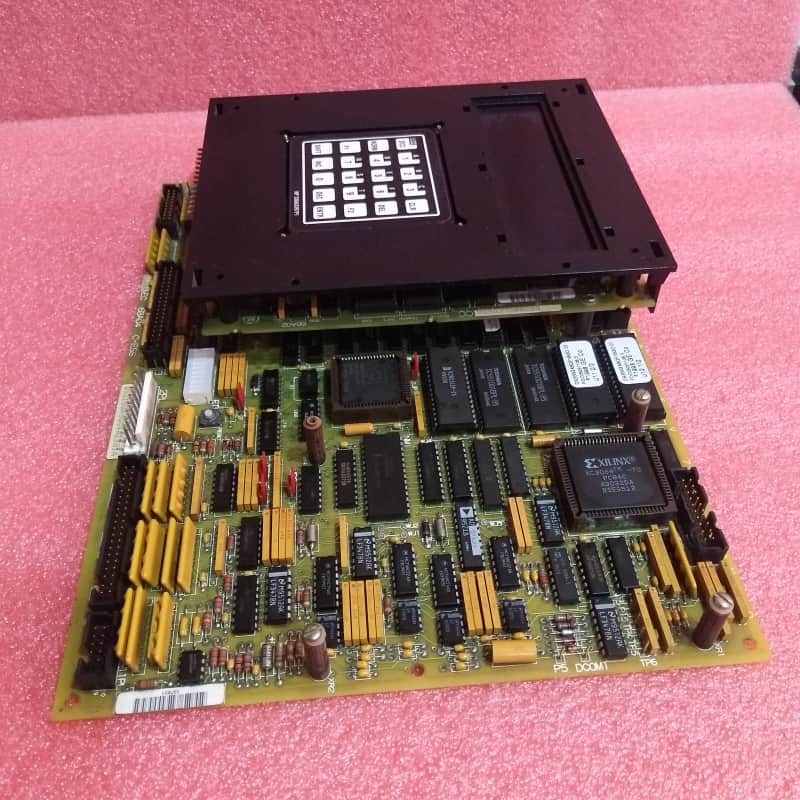

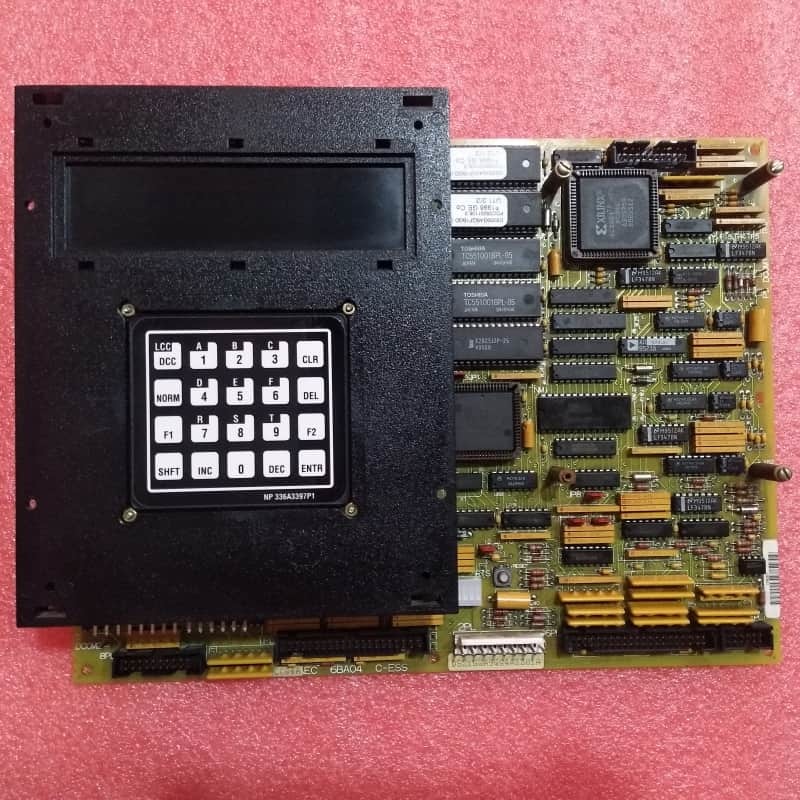

GE Mark V DS215GASQG4AZZ01A - это интегрированная плата управления приводом, которая сочетает в себе основные функции DS200SDCCG4AEC(основной модуль управления приводом) и DS200SLCCG3ACC(вспомогательная плата LAN-связи), разработанная для системы управления турбиной GE Mark V. Как единое целое, она централизует управление приводом, обработку сигналов и возможности LAN-связи, обеспечивая бесперебойную работу газовых, паровых или ветряных турбинных приводов, используя при этом технологию управления Speedtronic Mark V.

Базовый модуль DS200SDCCG4AEC содержит три специализированных микропроцессора:

Процессор управления приводом (DCP): Управляет декодированием, прямым доступом к памяти (DMA) и вводом/выводом (I/O) на системном уровне;
Процессор управления двигателем (MCP): Обрабатывает функции управления двигателем постоянного/переменного тока, такие как управление фазой;
Со-процессор двигателя (CMP): Обрабатывает математически сложные задачи, выходящие за рамки возможностей MCP.

Он также включает в себя общую оперативную память для одновременного доступа нескольких процессоров, 10 светодиодов на передней панели для мониторинга функций в реальном времени и обнаружения неисправностей (отображение кодов неисправностей в двоично-десятичном коде/BCD или двоичном коде в зависимости от серьезности неисправности) и настраиваемое оборудование (перемычки Berg-типа JP и проволочные перемычки WJ, в основном заводской настройки) для оптимизации системы. Вспомогательная плата DS200SLCCG3ACC добавляет функциональность LAN-связи, позволяя устройству интегрироваться с локальными сетями и расширять возможности подключения и обмена данными с другими компонентами системы.

Основные характеристики:
Интегрированная конструкция с двумя модулями: Сочетает в себе DS200SDCCG4AEC (ядро управления приводом) и DS200SLCCG3ACC (LAN-связь), устраняя необходимость в отдельной установке модуля и упрощая проводку системы.

Эффективность трех процессоров: DCP, MCP и CMP работают совместно, обрабатывая ввод/вывод системы, управление двигателем и сложные вычисления соответственно, чтобы обеспечить точность и отзывчивость управления приводом, удовлетворяя высокие требования к динамической работе турбин.LAN-подключение:

DS200SLCCG3ACC обеспечивает бесшовную интеграцию с LAN, поддерживая передачу данных между платой управления приводом и другими сетевыми устройствами для централизованного мониторинга и управления.Интуитивная диагностика неисправностей:

10 светодиодов обеспечивают четкую визуальную обратную связь о состоянии системы; коды неисправностей (в BCD или двоичном коде) позволяют быстро идентифицировать проблемы, сокращая время устранения неполадок.Настраиваемость и расширяемость:

Заводские перемычки JP/WJ обеспечивают совместимость «из коробки», а стойки на DS200SDCCG4AEC поддерживают дополнительные опциональные платы (например, сигнальные процессоры) для будущего расширения функциональности.Безопасная установка и замена:

Во время технического обслуживания требуется отключение питания; модули EPROM из неисправных устройств можно повторно использовать на заменяемых платах, а нейлоновые шайбы предотвращают повреждение винтов, обеспечивая надежную и долговечную сборку.
