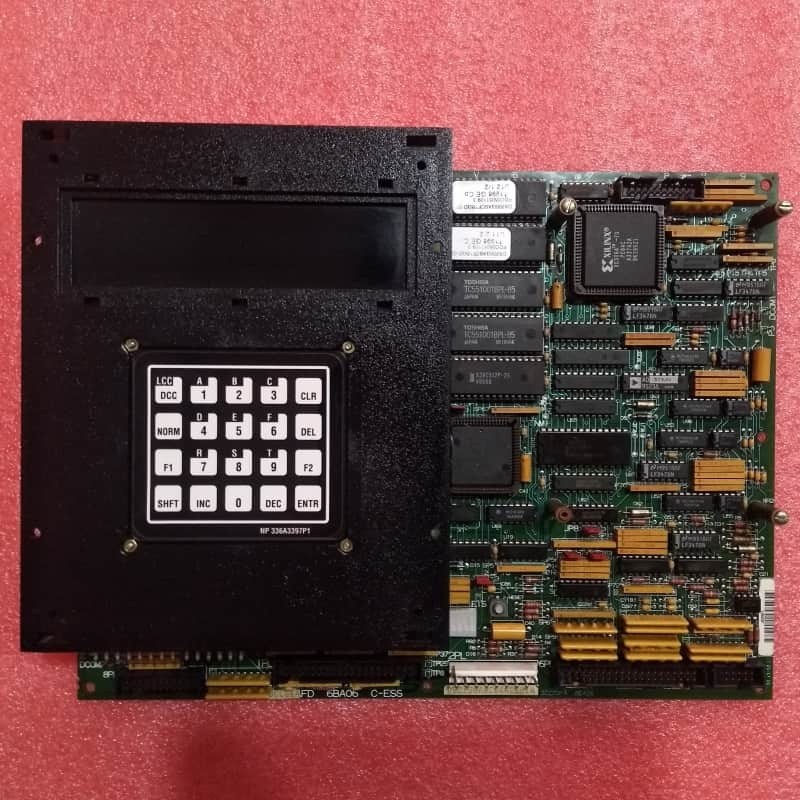

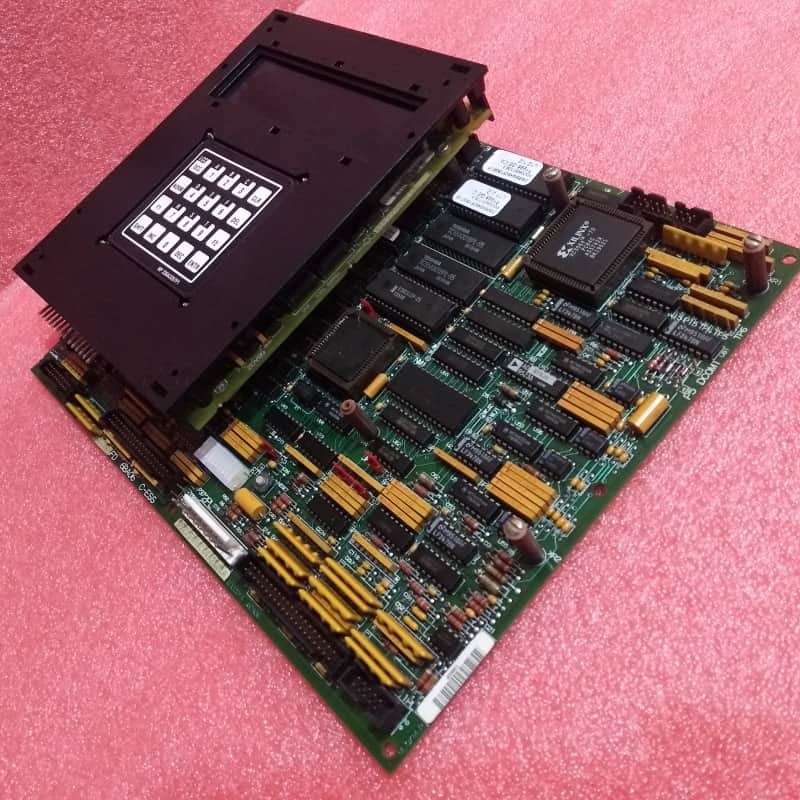

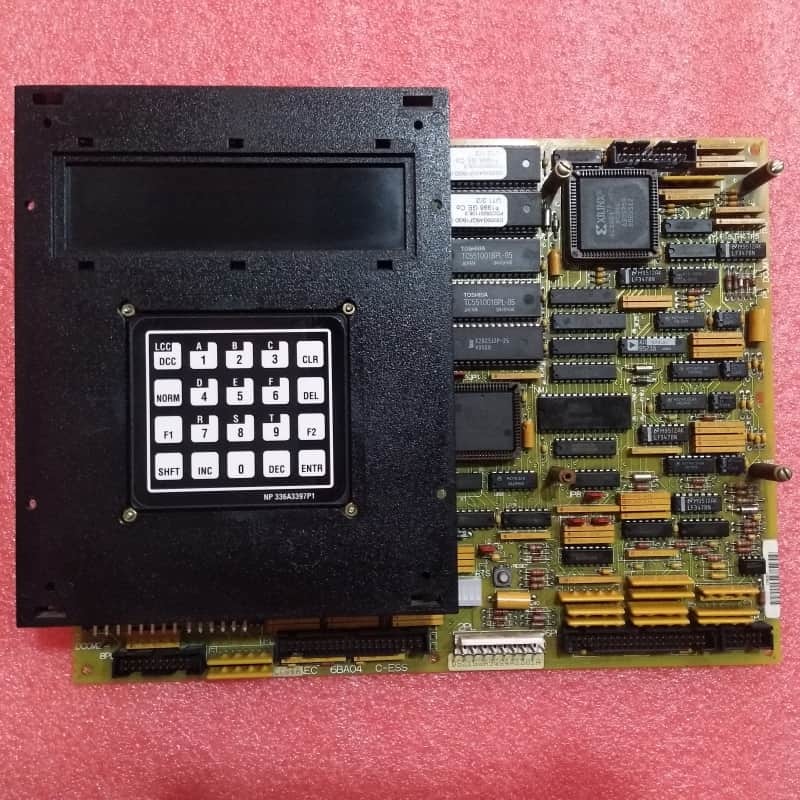

Система управления турбиной GE Mark V DS215GASQG4AZZ01A, 200 мм x 100 мм

GE Mark V DS215GASQG4AZZ01A ((DS200SDCCG4AFD+DS200SLCCG3ACC) Система управления турбиной

Описание продукта:

GE Mark VDS215GASQG4AZZ01Aявляется интегрированной картой управления приводом, которая сочетает в себе основные функцииDS200SDCCG4AEC(модуль управления главным приводом) иDS200SLCCG3ACCКак единое целое устройство, оно централизует управление приводом, обработку сигнала и возможности связи LAN.обеспечение бесперебойной работы газа, паровые или ветровые турбины при использовании устаревшей технологии управления Speedtronic от Mark V.

ВDS200SDCCG4AFDБазовый модуль содержит три специализированных микропроцессора:

Процессор управления приводом (DCP): управляет декодированием, прямым доступом к памяти (DMA) и вводом/выводом на системном уровне (I/O);
Процессор управления двигателем (MCP): выполняет функции управления двигателем постоянного тока/переменного тока, такие как управление фазой;
Комоторный процессор (CMP): обрабатывает математически интенсивные задачи, превышающие возможности MCP.

Он также включает совместную оперативную память для одновременного доступа с несколькими процессорами,10 светодиодов на передней панели для мониторинга функций в режиме реального времени и обнаружения неисправностей (показание кодов неисправностей в бинарном десятичном коде/BCD или бинарном коде на основе тяжести неисправности), и конфигурируемое оборудование (JP-спутники типа Берг и WJ-спутники, в основном заводские) для оптимизации системы.позволяет блоку интегрироваться с локальными сетями и расширять подключение и обмен данными с другими компонентами системы.

Ключевые особенности:
Интегрированная конструкция с двумя модулями:Сочетает в себе DS200SDCCG4AEC (ядро управления приводом) и DS200SLCCG3ACC (связь с локальной сетью), исключая необходимость установки отдельных модулей и упрощая проводку системы.

Эффективность трех процессоров:DCP, MCP и CMP работают в сотрудничествеЛекс-расчеты соответственно для обеспечения точности и быстродействия управления приводом, удовлетворяя высоким требованиям динамической работы турбин.

Подключение LAN:DS200SLCCG3ACC обеспечивает бесперебойную интеграцию LAN, поддерживая передачу данных между картой управления приводом и другими сетевыми устройствами для централизованного мониторинга и управления.

Интуитивная диагностика ошибок:10 светодиоды обеспечивают четкую визуальную обратную связь о состоянии системы; коды неисправностей (в BCD или бинарном) позволяют быстро идентифицировать проблемы, сокращая время устранения неполадок.

Конфигурируемые и расширяемые:Фабричные джамперы JP/WJ обеспечивают совместимость с устройствами, в то время как тупики DS200SDCCG4AEC поддерживают дополнительные дополнительные карты (например, процессоры сигнала) для будущего расширения функций.

Безопасная установка и замена:Во время технического обслуживания требуется отключение питания; модули EPROM от неисправных блоков могут быть повторно использованы на заменных платах,и нейлоновые пробки предотвращают повреждение винтов, обеспечивая безопасную и долговечную сборку.
