GE DS200TBQBG1ACB Модуль входных терминалов 330 мм x 200 мм

ГЭ DS200TBQBG1ACB Модуль окончания ввода

Подробная информация о продукте:

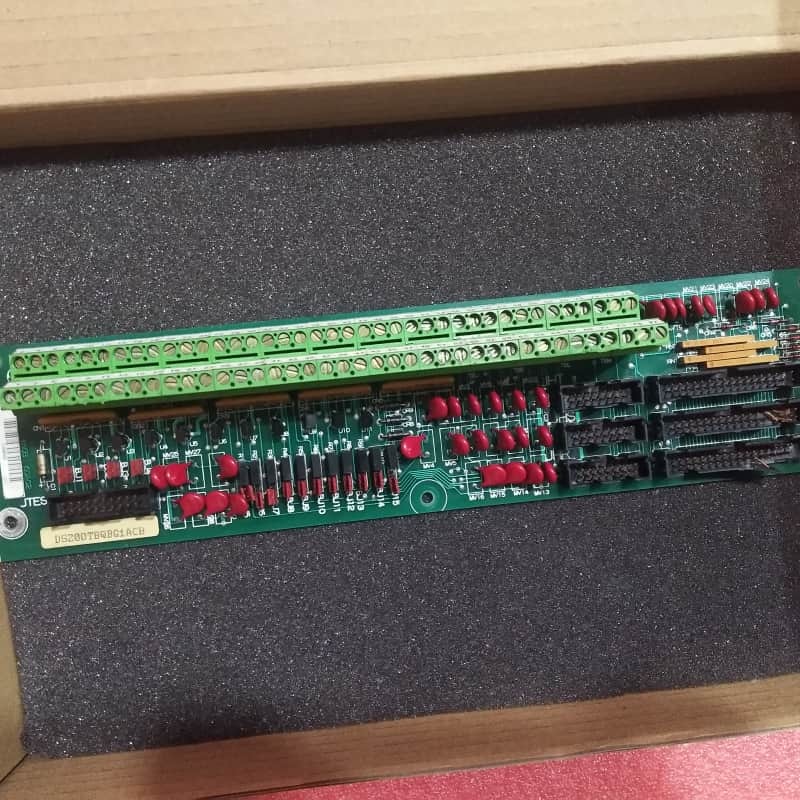

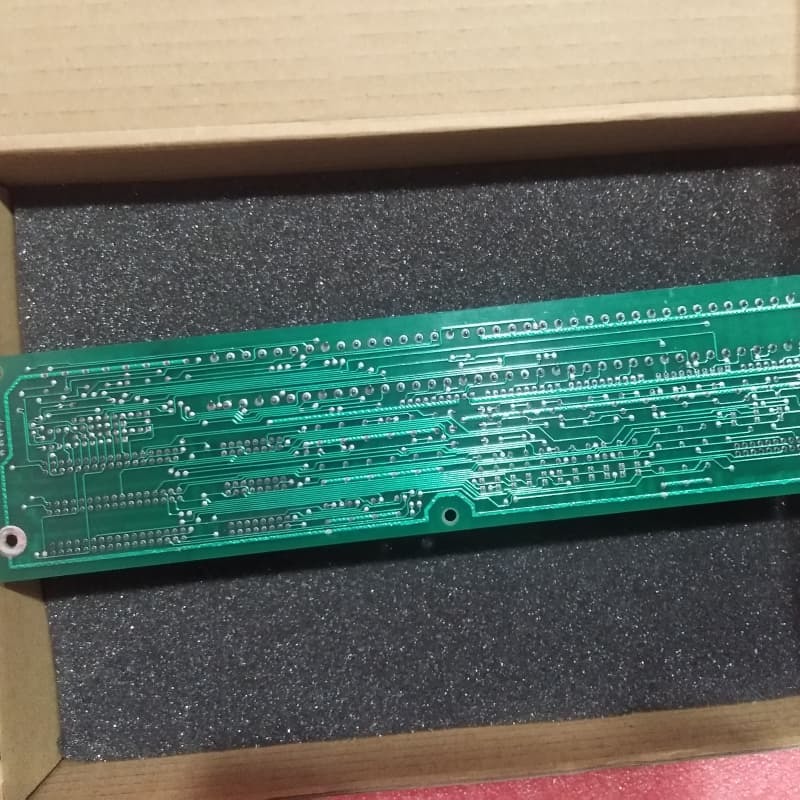

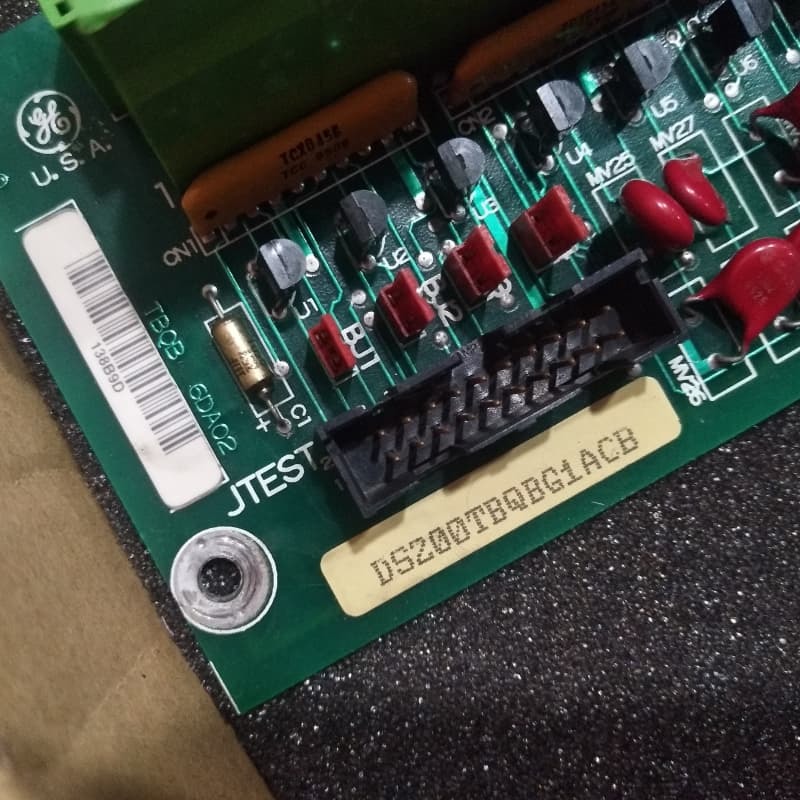

ГЭDS200TBQBG1ACBявляется модулем ввода/аналогового окончания, разработанным исключительно для системы управления турбинами GE Mark V, используемой для управления автоматическими приводами ветровых, паровых и газовых турбин,и одна из последних линий GE Mark для интеграции запатентованной технологии управления Speedtronic.

Его основная функция заключается в централизованном управлении сигналом: он принимает и передает критические входы, включая сигналы напряжения для мониторинга электрических параметров,сигналы вибрации для проверки механической целостности, сигналы частоты импульса для отслеживания частоты событий и сигналы обнаружения застоя компрессора для предупреждения о безопасности.Он подключается к панелям TCQA/TCQC в ядре R1 для координации данных между ядрами.; в ядре R3 он соединяется с локальными платами TCQA/TCQC для локальной обработки сигнала.

С точки зрения аппаратного обеспечения модуль состоит из двух терминальных блоков с 77 терминалами для соединения медных сигнальных проводов, плюс 15 прыжков типа Берга и смеси разъемов.Прыгуны выполняют специальные ролиBJ1-BJ4 вентилируют сигналы преобразователей давления, BJ5-BJ7 устанавливают резисторы нагрузки для преобразователей давления, и BJ8-BJ15 настраивают аналоговые входы.Идентификация терминала упрощает повторное соединение проводов ∙ пользователи маркируют провода идентификаторами терминалов, освободить их от старой доски и закрепить голые медные концы на соответствующих терминалах на новой доске с помощью винтов.

Ключевые особенности:
Двухъядерное позиционирование и межядерная интеграция:Расположен в ядрах R2/R3 с адаптированными соединениями к платам TCQA/TCQC, cross-core для R2, local для R3, что позволяет координировать межсистемный мониторинг и локализованную обработку сигнала.

Многосигнальная обработка для безопасности и производительности турбины:Управляет разнообразным набором критических входов для мониторинга состояния турбины, предотвращения механических сбоев и обеспечения эксплуатационной безопасности.

Специализированная конфигурация прыжка:15 Скачки типа Берга с специальными функциями передатчик давления сигнальный вентилятор, установка резистора нагрузки, аналоговая установка ввода предлагают целевую настройку для потребностей специальных турбин.

Высокая плотность, маркированные терминальные блоки:Два блока с 77 терминалами с цифровыми идентификаторами терминалов упрощают отслеживание проводов во время установки/замены, уменьшая ошибки повторного подключения.

Дизайн масштабируемого соединителя:Резервированные разъемы JGS/T/JHS/T обеспечивают гибкость для будущих расширений системы, адаптируясь к меняющимся требованиям управления турбиной без замены полной панели.
