GE DS200DACAG1ACD Модуль питания AC/DC 200 мм x 100 мм Mark V

Модуль преобразования мощности GE DS200DACAG1ACD AC/DC

Описание продукта:

ГЭDS200DACAG1ACDявляется модулем преобразования мощности переменного тока и постоянного тока для GE Mark V Series, преимущественно преобразующим 115/230 V входного тока в выходный ток 125 V постоянного тока. Он используется, когда основная мощность системы управления составляет 125 V постоянного тока,и обеспечивает локальное хранение энергии для увеличения времени проезда во время полной потери мощности управления Mark VIeЗамена, DS2020DACAG2, является обратной совместимой с ним, предлагая более высокую мощность и возможность параллельного движения.

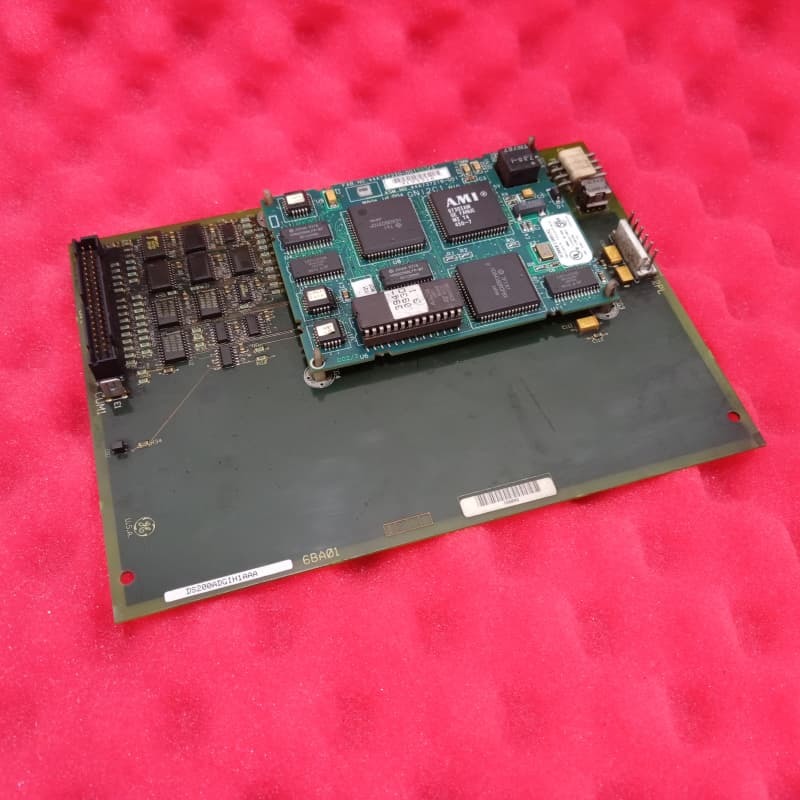

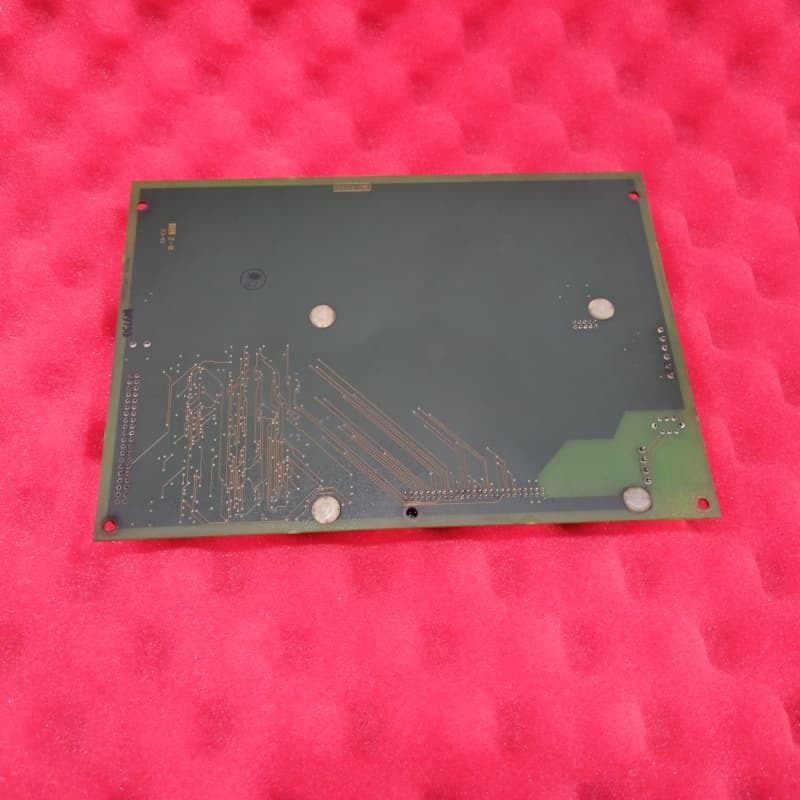

Физически это двусторонняя доска с компонентами на обеих поверхностях, три формованных края, пробитые на фабрике отверстия, женские разъемы, резисторы, зеленый светодиодный индикатор,идентификационные кодыУстановка использует четыре отверстия для установки на базе; соединения AC/DC проходят через 12-позиционный разъем JZ,с входом 115 V/230 V, выбранным через внутренние кабели JTX1/JTX2Работа зависит от полного волнового мостового выпрямителя и выходного фильтрового конденсатора.

Ключевые особенности:
Эффективное преобразование напряжения и потеря мощности:Стабильно преобразует 115/230 В входного тока в выходный ток 125 В, точно соответствуя потребности в 125 В постоянном токе в системе управления марки V.Он также интегрирует локальное хранение энергии для увеличения "разделения времени" во время полного Mark VIe управления потерями питания, предотвращая внезапные отключения системы и защищая критические операции турбины от перебоев в питании.

Поддержка замены с обратной совместимостью:Беспрепятственно адаптируется к модели DS2020DACAG2, которая полностью совместима с системами, использующими оригинальный модуль, без необходимости внесения изменений в основную архитектуру.Новая модель имеет более высокую номинальную мощность и поддерживает параллельное для увеличения выходного тока, что позволяет гибко модернизировать будущее без изменения общей схемы питания.

Гибкий выбор входного напряжения:Достигает конфигурации ввода двойного напряжения через внутренние кабельные соединения, подключаемые к JTX1 для 115 V AC или JTX2 для 230 V AC. Устраняет необходимость в региональных модулях,адаптация к стандартам мощности в Северной Америке (115 В) и Евразии (230 В).

Промышленно-промышленный дизайн:Использует двустороннюю компоновку компонентов для закрепления резисторов, конденсаторов и других частей в ограниченном пространстве, выдерживая суровые условия турбины.Три края имеют вкладки или вырезы для точной установки; пробуренные на заводе отверстия с проводящими кольцами повышают заземление и стабильность конструкции, предотвращая ослабление соединений с течением времени.Один зеленый светодиодный индикатор обеспечивает визуальное подтверждение рабочего состояния, что облегчает быстрые проверки технического обслуживания.

Упрощенная установка и интеграция:Централизует входные и выходные соединения переменного тока через один 12-позиционный разъем JZ, который напрямую взаимодействует с разъемами PDM JZ2 или JZ3 – уменьшая сложность проводки и ошибки соединения.Четыре отверстия для установки на базе обеспечивают безопасность, стандартизированная установка в стойках марки V, обеспечивающая легкую замену или добавление модулей.

Приспособляемость к различным потребностям в качестве питания:Использует полный волновый мостовой выпрямитель и конденсатор фильтра выхода для обеспечения стабильного выхода постоянного тока.удовлетворение строгих требований к качеству мощности и предотвращение помех с другими компонентами управления турбиной.
