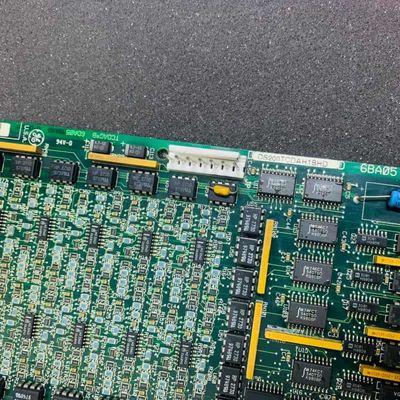

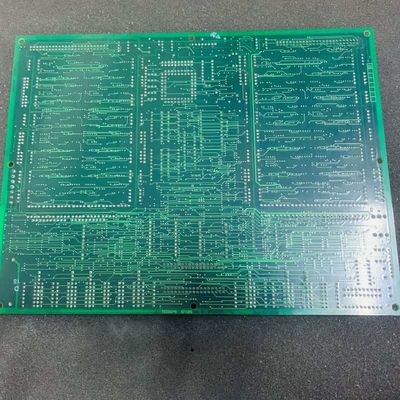

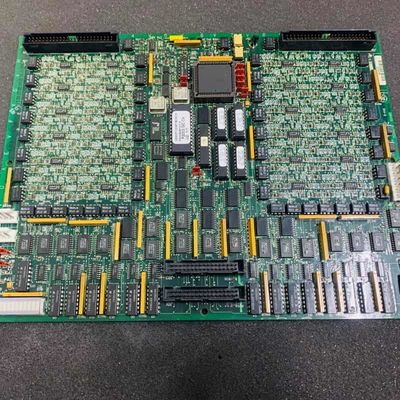

GE DS200TCDAH1BHD Цифровая панель ввода/вывода с комплексным аналоговым управлением сигналами вес 2 кг и годовая гарантия на управление турбиной марки V

GE DS200TCDAH1BHD DS200TCDAH1B Цифровая плата ввода/вывода

Информация о продукте:

GE DS200TCDAH1B - это плата цифрового ввода/вывода, разработанная исключительно для системы управления турбиной GE Mark V — устаревшей серии, используемой для управления автоматизированными приводами ветряных, газовых и паровых турбин, и одна из последних линеек GE Mark, интегрировавших запатентованную технологию управления Speedtronic.

Функционально она обрабатывает различные аналоговые сигналы: входы/выходы 4-20 мА через JBB/JAA, с падением тока на нагрузочных резисторах для считывания напряжения, входы RTD через JCC/JDD, подающие возбуждение и измеряющие зависящее от температуры сопротивление, входы термопар через JAR/S/T, используя компенсацию холодного спая TBQA для расчета фактической температуры, и сигналы напряжения/тока вала турбины через JBB. Все обработанные сигналы отправляются в модуль ввода/вывода через разъем 3PL, при этом конфигурация типов термопар, настроек RTD управляется через редактор конфигурации ввода/вывода HMI.

Основные характеристики:
Комплексная обработка аналоговых сигналов:Выступает в качестве центрального узла для сигналов 4-20 мА, RTD, термопар и напряжения/тока вала — масштабирование, обработка и передача данных в модуль ввода/вывода, что критически важно для мониторинга и управления работой турбины. Она уточняет необработанные сигналы для устранения шума, обеспечивая точные данные, которые направляют корректировки в реальном времени, такие как расход топлива или настройки системы охлаждения.

Съемные и чувствительные к электростатическому разряду ПЗУ:Съемные модули ПЗУ хранят прошивку; замена их с защитой от электростатического разряда, такой как браслеты, гарантирует, что заменяемые платы соответствуют функциональности оригинала, сохраняя идентичные инструкции. Это позволяет избежать перенастройки прошивки, сокращая время обслуживания и обеспечивая последовательную логику обработки сигналов после замены.

 Настраиваемое аппаратное и программное обеспечение:Три перемычки (J1/JP2/JP3) обрабатывают аппаратные настройки, в то время как программные настройки настраивают типы термопар/RTD и параметры сигнала — адаптируясь к различным потребностям турбины. J1 управляет портами RS232, JP2 помогает в тестировании, а программное обеспечение настраивается в соответствии с настройками датчиков, специфичными для турбины, без проблем.

Выделенный интерфейс компонентов:Девять разъемов (восемь функциональных, один рудиментарный) соединяются с ключевыми платами Mark V (TCPS, CTBA, TBCA, TBQA) для бесперебойной передачи питания, данных и диагностических сигналов, устраняя риски перекрестных помех. Конкретная роль каждого разъема гарантирует, что сигналы достигают целей без помех, повышая стабильность системы.

Дизайн, ориентированный на тестирование:Перемычки (JP2/JP3) и специализированные разъемы поддерживают заводское тестирование и техническое обслуживание, упрощая устранение неполадок, обеспечивая при этом нормативную надежность работы. JP2 отключает генераторы для безопасного тестирования, а разъемы позволяют техническим специалистам легко получать доступ к сигналам для быстрой диагностики проблем.
