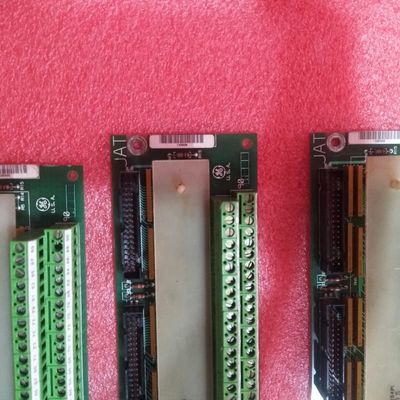

GE DS200TBQCG1AAA Модуль терминации аналогового ввода/вывода с входами управления 4-20 мА, высота 200 мм и ширина 100 мм для системы управления турбиной Mark V

GE DS200TBQCG1AAA Модуль терминации аналогового ввода/вывода миллиамперного сигнала

Информация о продукте:

Модуль DS200TBQCG1AAA представляет собой модуль терминации аналогового ввода/вывода миллиамперного сигнала для системы управления турбиной Mark V компании General Electric. Выполняя роль критически важного интерфейса сигнала в управляющих ядрах R1, R2 и R3, его основная роль заключается в управлении подключением и обработке аналоговых сигналов между полевыми устройствами и платами обработки TCQA системы. Это пересмотренная версия оригинальной платы DS200TBQCG1, отличающаяся улучшенной конфигурируемостью для точной интеграции в узлы управления газовыми, паровыми или ветряными турбинами.

Основные характеристики:
Двухфункциональное управление сигналами:Этот модуль действует как центральный узел для входных и выходных сигналов. Он специально обрабатывает критические входные сигналы управления 4-20 мА и входные сигналы датчиков положения LVDT/R, а также управляет конфигурируемыми аналоговыми выходными токами для обратной связи и контуров управления в системе турбины.

Аппаратная конфигурация выходов:Диапазон выходного тока платы (20 мА или 200 мА) устанавливается с помощью физических перемычек, обеспечивая необходимую гибкость для удовлетворения конкретных потребностей применения. Эта аппаратная конфигурация обеспечивает надежную работу без программных зависимостей.

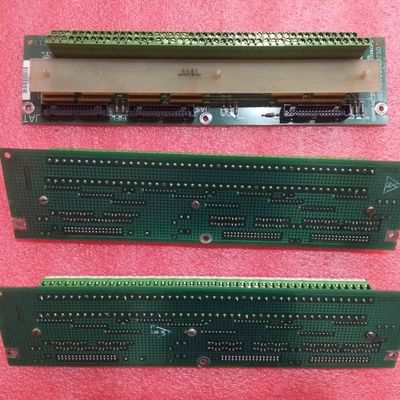

Интерфейс терминации высокой плотности:Он оснащен двумя прочными клеммными колодками, каждая из которых содержит 83 клеммы для подключения сигнальных проводов. Эта конструкция высокой плотности облегчает управление большим количеством аналоговых сигналов в компактном форм-факторе.

Специальная архитектура разъемов:Ключевые разъемы, такие как JBR для сигналов 4-20 мА и JFR для сигналов положения LVDT/R, создают выделенную и надежную связь с платами обработки TCQA. Другие разъемы (JBS/T, JFS/T, TEST), как правило, зарезервированы для заводского использования или будущего расширения.

Выборочная конфигурация перемычек:Оснащенная 15 перемычками, плата позволяет обслуживающему персоналу изменять ее рабочее поведение в соответствии с точными требованиями привода. Крайне важно, чтобы эти настройки перемычек на заменяемой плате соответствовали настройкам дефектного устройства, чтобы обеспечить стабильную производительность системы.
