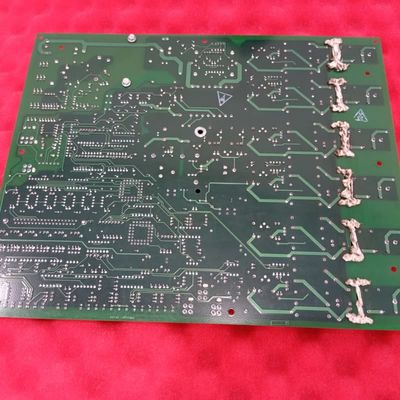

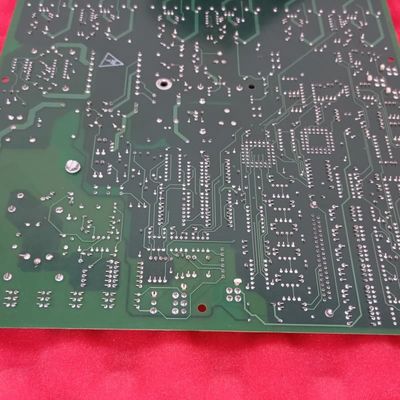

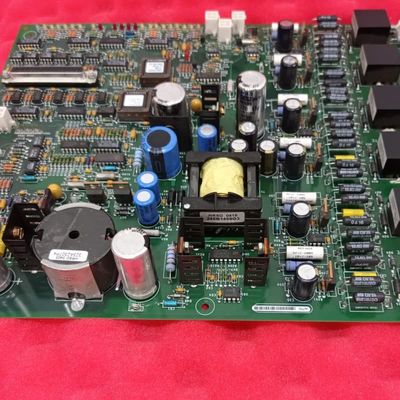

Аналоговый входной модуль терминации миллиампер DS200TBQCG1A GE с весом 2 кг и гарантией 1 год для управления турбиной

GE DS200TBQCG1A DS200TBQCG1ABB Аналоговый входный миллиампер Входный/выходный модуль

Подробная информация о продукте:

ВDS200TBQCG1A DS200TBQCG1ABBпредставляет собой аналоговый входный миллиамперный входный/выходный терминационный модуль для системы управления турбинами General Electric Mark V. Функционирует как критический интерфейс сигнала в ядрах управления R1, R2 и R3,его основная роль заключается в управлении подключением и кондиционированием аналоговых сигналов между полевыми устройствами и панелями обработки TCQA системыЭто переработанная версия оригинальной платы DS200TBQCG1, с улучшенной настройкой для точной интеграции в газовые, паровые или ветряные турбины.

Ключевые особенности:
Управление сигналом с двумя функциями:Этот модуль действует как центральный узел для ввода и вывода сигналов. Он специально обрабатывает критические входы управления 4-20 мА и входы датчика положения LVDT / R,в то же время управляя конфигурируемыми аналоговыми выходными токами для обратной связи и контурных циклов в системе турбины.

Выходы, настраиваемые на аппаратное обеспечение:Диапазон выходного тока платы (20 мА или 200 мА) устанавливается через физические прыжки, обеспечивая необходимую гибкость для удовлетворения конкретных требований приложения.Эта аппаратная конфигурация обеспечивает надежную работу без зависимости от программного обеспечения.

Интерфейс высокой плотности:Он оснащен двумя прочными терминальными блоками, каждый из которых содержит 83 терминала для соединения сигнальных проводов.Эта конструкция с высокой плотностью облегчает управление большим количеством аналоговых сигналов в компактном формате.

Архитектура выделенных соединителей:Ключевые разъемы, такие как JBR для сигналов 4-20 мА и JFR для позиционных сигналов LVDT/R, создают выделенное и надежное соединение с процессорными платами TCQA.TEST) обычно зарезервированы для использования на заводе или будущего расширения..

Конфигурация выборочного прыжка:Наполненная 15 прыгунами, панель позволяет обслуживающему персоналу модифицировать свое оперативное поведение, чтобы соответствовать точным требованиям к приводу.Крайне важно, чтобы эти настройки прыжка на заменной доске соответствовали тем, что дефектного блока, чтобы обеспечить постоянную производительность системы.
