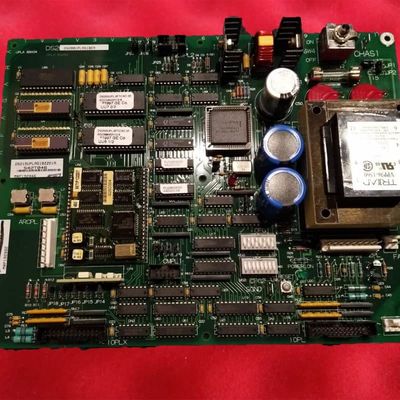

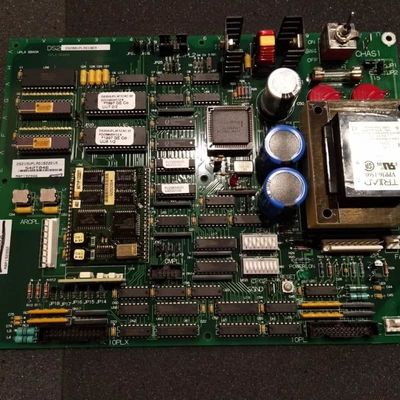

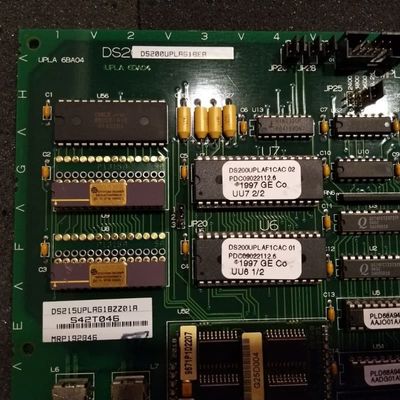

GE DS200UPLAG1BEA LAN Power Supply Board с высотой 200 мм, шириной 100 мм и весом 2 кг для управления турбиной

Плата питания LAN GE DS200UPLAG1BEA

Информация о продукте:

GE DS200UPLAG1BEA - это жизненно важная плата питания LAN для привода управления турбиной серии Mark V, отличающаяся как пересмотренный вариант своей родительской платы, DS200UPLAG1. Она включает в себя три ключевые редакции: две функциональные редакции (с рейтингом B и D) и одну редакцию графики (с рейтингом A), которые повышают ее производительность и совместимость в системе Mark V. Разработанная в соответствии с промышленными стандартами GE для управления турбинами, плата полагается на комплексный набор аппаратных компонентов для обеспечения стабильного питания и передачи управляющих сигналов, поддерживая общую надежность работы газовых и паровых турбин.​

Основные характеристики​:
Пересмотренный дизайн продукта: Являясь улучшенной версией DS200UPLAG1, она включает в себя три целевые редакции (B, D, A) — две направлены на функциональные улучшения для оптимизации производительности блока питания, а одна редакция графики - для улучшения компоновки платы, обеспечивая лучшую интеграцию компонентов и целостность сигнала.​

Разнообразная аппаратная конфигурация: Она оснащена основными компонентами для управления питанием и обработки сигналов, включая два 26-контактных разъема (для передачи управляющих сигналов по ленточным кабелям с пластиковыми разъемами), 1 предохранитель (для защиты от перегрузки по току), 1 тумблер, 1 кнопку сброса и 1 8-контактный разъем. Конструкция ленточного кабеля с множеством тонких проводов обеспечивает эффективную и безопасную передачу сигналов между платой и другими компонентами системы.​

Настраиваемые перемычки и переключатели: Оснащенная 17 перемычками и 16 переключателями, плата поддерживает конфигурацию для конкретного объекта. Хотя некоторые из них устанавливаются на заводе только для тестирования, другие позволяют выполнять регулировки на месте для адаптации платы к эксплуатационным потребностям. Важной передовой практикой при замене является воспроизведение настроек перемычек/переключателей старой платы для обеспечения бесшовной интеграции системы.​

Информативный номер продукта: Несмотря на ограниченное количество инструкций GE, номер детали DS200UPLAG1BDA кодирует ключевые детали: тип обычной сборки, место производства в стране, функциональный идентификатор “UPLA” (соответствующий ее роли источника питания LAN), классификация серии Mark V Group 1 и три конкретные редакции — служащие надежной ссылкой на спецификации оборудования.​
