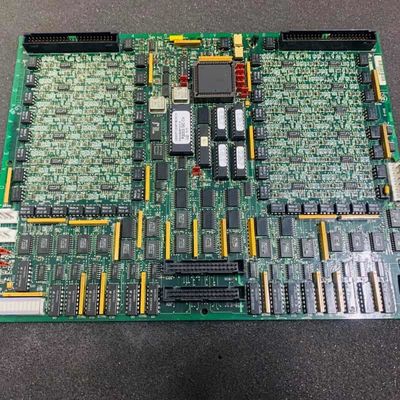

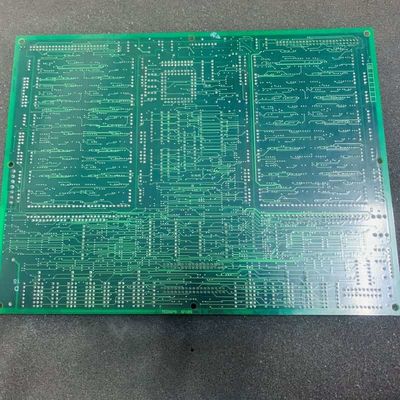

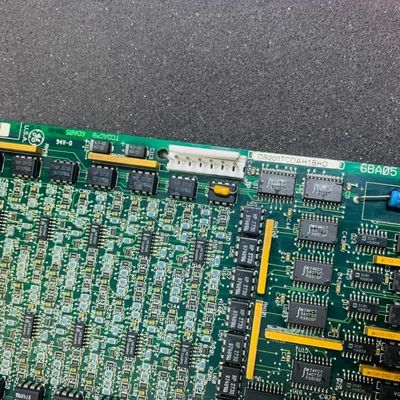

Цифровая плата ввода/вывода GE DS200TCDAG1B для управления турбиной Mark V с сигналами 4-20 мА, входами RTD и термопар

GE DS200TCDAG1B DS200TCDAG1BDB DIGITAL INPUT/OUTPUT CARD Марк V Управление турбиной

Подробная информация о продукте:

ГЭDS200TCDAG1BDBявляется цифровой панелью ввода/вывода, разработанной исключительно для системы управления турбинами GE Mark V, используемой для управления автоматическими приводами ветровых, газовых и паровых турбин,и одна из последних линий GE Mark для интеграции запатентованной технологии управления Speedtronic.

Функционально он обрабатывает различные аналоговые сигналы: входы / выходы 4-20 мА через JBB / JAA, с потоком, падающим через резисторы нагрузки для чтения напряжения, входы RTD через JCC / JDD,поставка возбуждения и измерение температурно-зависимого сопротивления, термопары через JAR/S/T, используя компенсацию холодной развязки TBQA для расчета фактической температуры, и сигналы напряжения/тока вала турбины через JBB.Все условные сигналы отправляются в двигатель I/O через разъем 3PL, с типами термопаров с программной конфигурацией, настройки RTD управляются через редактор конфигурации ввода/вывода HMI.

Ключевые особенности:
Комплексная обработка аналогового сигнала:Действует в качестве центрального узла для сигналов 4-20 мА, RTD, термопар, а также для скалирования напряжения/тока вала, кондиционирования и передачи данных в двигатель ввода/вывода,критически важно для мониторинга и контроля производительности турбиныОн очищает сырые сигналы, чтобы устранить шум, обеспечивая точные данные, которые направляют настройки в реальном времени, такие как поток топлива или настройки системы охлаждения.

Удаляемые и чувствительные к ESD PROM:Сменяемые модули PROM хранят прошивку; замена их защитой ESD, как запястье, гарантирует, что заменяемые платы соответствуют функциональности оригинала, сохраняя идентичные инструкции.Это позволяет избежать перенастройки прошивки., сокращая время обслуживания и обеспечивая последовательную логику обработки сигнала после замены.

 Конфигурируемое оборудование и программное обеспечение:Три прыжка (J1 / JP2 / JP3) обрабатывают аппаратные настройки, а настройки программного обеспечения настраивают типы термопаров / RTD и параметры сигнала, адаптирующиеся к различным потребностям турбины.Проверка JP2, и программное обеспечение настраивается для того, чтобы соответствовать настройкам датчиков для конкретных турбин.

Выделенный интерфейс компонента:Девять разъемов (восемь функциональных, один остаточный) связывают с ключевыми платами марки V (TCPS, CTBA, TBCA, TBQA) для бесшовной передачи энергии, данных и диагностического сигнала, исключая риски перекрестного общения.Специфическая роль каждого соединителя гарантирует, что сигналы достигают целей без помех, повышая стабильность системы.

Дизайн, ориентированный на испытания:Джамперы (JP2/JP3) и специализированные соединители поддерживают заводское тестирование и техническое обслуживание, упрощая устранение неполадок при одновременном обеспечении надежности нормативной работы.JP2 отключает осцилляторы для безопасного тестирования, и соединители позволяют техникам легко получить доступ к сигналам для быстрой диагностики проблем.
