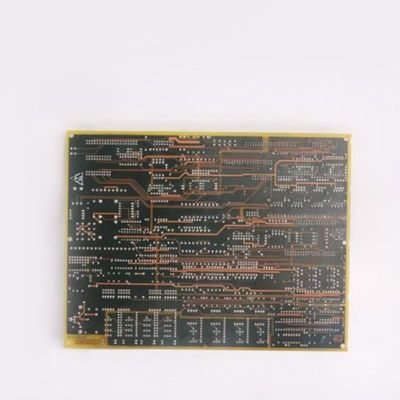

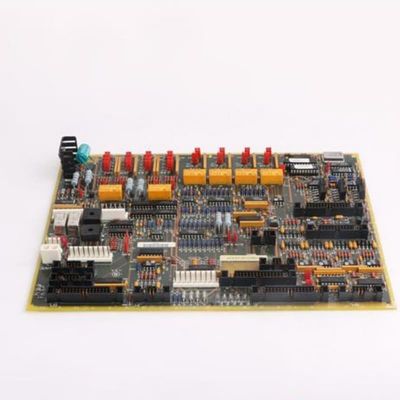

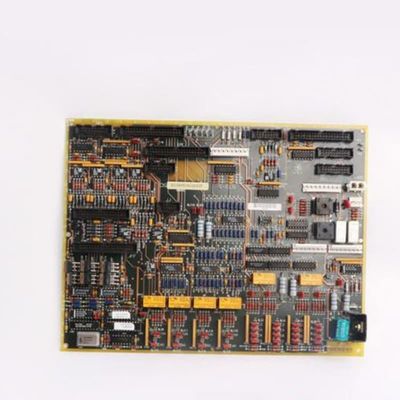

GE DS200TCQCG1B Аналоговая IO расширительная плата с комплексной обработкой сигнала 2 кг веса и 1 год гарантии

GEDS200TCQCG1BFEDS200TCQCG1BFE - это плата расширения аналогового ввода/вывода (TCQC), входящая в состав серии Mark V LM в системе управления Speedtronic от GE. Она расширяет возможности системы по обработке дополнительных аналоговых сигналов от основных терминальных плат ввода/вывода, обрабатывая масштабирование, кондиционирование и распределение критически важных данных для работы турбины. Основные функции включают в себя обеспечение возбуждения для LVDT/LVDR, завершение соединений IONET и обработку сигналов мегаваттных преобразователей — масштабирование их перед передачей на плату STCA через разъем 19PL. Она также обрабатывает входные сигналы частоты импульсов и обменивается сигналами генератора/линии с платой STCA через разъем JE, что делает ее жизненно важной для бесперебойного управления турбиной.

Основные характеристики:
Комплексная обработка и распределение сигналов
Плата превосходно справляется с управлением различными аналоговыми сигналами, масштабирует и обрабатывает входные сигналы мегаваттных преобразователей, сигналы частоты импульсов и данные генератора/линии. Она направляет обработанные сигналы к критически важным компонентам — отправляя данные о скорости вращения вала/расходе на плату TCQA через JE и сигналы мегаватт на плату STCA через 19PL. Кроме того, она обеспечивает возбуждение для LVDT/LVDR, обеспечивая точное определение положения, необходимое для приведения в действие турбины.

Схемы управления сервоклапанами
Специальные схемы управляют регулированием сервоклапанов, перемычки масштабируют ток от платы TCQA к клапанам положения, с обратной связью по ссылке и диапазонами тока, установленными с помощью аппаратного обеспечения. Плата интегрирует реле зажима сервопривода, подающие положительный ток на клапаны, и реле самоуничтожения, заземляющие сигналы, чтобы клапаны смещались в исходные положения. Реле самоуничтожения активируются сигналами от CSP, направляемыми через плату TCQA, обеспечивая безопасную, контролируемую работу клапанов в аварийных ситуациях.

Интеграция IONET и совместимость системы
Она содержит терминатор IONET для определенных ядер при установке опции 21>, улучшая связь в системе Speedtronic. Ее стандартизированные разъемы обеспечивают бесперебойное взаимодействие с платами STCA и TCQA, поддерживая целостность сигнала во всей архитектуре управления. Эта интеграция имеет решающее значение для синхронизации подсистем турбины, от датчиков до приводов.

Разработано с учетом потребностей конкретных турбин
Сосредоточившись на скорости вращения вала высокого давления, расходе жидкого топлива и управлении сервоклапанами — параметрах, жизненно важных для производительности газовых/паровых турбин — плата отвечает отраслевым требованиям. Ее способность обрабатывать и направлять эти сигналы с высокой точностью поддерживает эффективную работу турбины, снижает задержку отклика и повышает общую надежность системы в энергетике и промышленных условиях.
