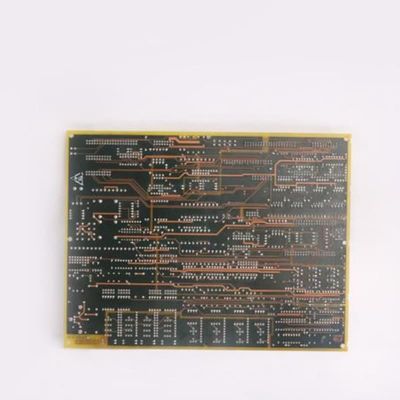

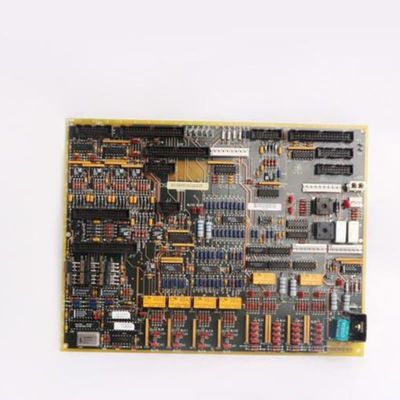

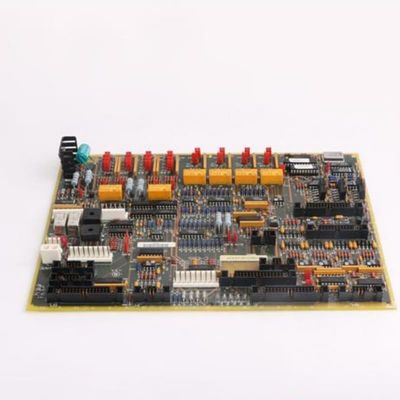

Плата расширения аналогового ввода/вывода GE DS200TCQCG1BJF, высота 200 мм, ширина 100 мм, вес 2 кг, для управления турбиной

ГЭDS200TCQCG1BJFявляется аналоговой IO Expander Board (TCQC), которая является неотъемлемой частью серии Mark V LM в системе управления Speedtronic GE.Он повышает способность системы обрабатывать дополнительные аналоговые сигналы от основных терминальных плат В/ВКлючевые функции включают обеспечение возбуждения для LVDT / LVDR, прекращение соединений IONET,и обработки сигналов мегаваттных преобразователей, скалируя их перед передачей на STCA-карту через разъем 19PLОн также регулирует частоту импульсов и обменивается генераторными / линейными сигналами с платой STCA через разъединитель JE, что делает его жизненно важным для бесшовного управления турбиной.

Ключевые особенности:
Комплексная обработка и распространение сигналов
Карта превосходит в управлении различными аналоговыми сигналами, она масштабирует и обусловливает входы мегаваттных преобразователей, сигналы частоты импульса и данные генератора / линии.Он направляет обрабатываемые сигналы на критические компоненты, отправляя данные о скорости и потоке вала на панель TCQA через JE и мегаваттные сигналы на панель STCA через 19PLКроме того, он обеспечивает возбуждение для LVDT / LVDR, обеспечивая точное определение положения, необходимое для управления турбиной.

Схема управления сервоклапами
Выделенные схемы управляют регулированием сервоклапана, скалируют ток от доски TCQA до позиционных клапанов, с отзывом о ссылке и диапазонами тока, установленными через аппаратное обеспечение.Доска интегрирует сервозажиматели реле, применяющие положительный ток к клапанам и самоубийственные реле сигналы заземления, чтобы позволить клапанам дрейфовать в позиции уклоненияРеле самоубийства активируются с помощью сигналов от CSP, направляемых через панель TCQA, обеспечивая безопасную, контролируемую работу клапана при неисправности.

Интеграция IONET и совместимость систем
Он поддерживает IONET-окончание для конкретных ядер при установке опциона 21>, улучшая связь в системе Speedtronic.Его стандартизированные разъемы обеспечивают бесперебойное взаимодействие с платами STCA и TCQAЭта интеграция имеет решающее значение для синхронизации подсистем турбин, от датчиков до приводов.

Приспособленные для конкретных потребностей турбин
Сосредоточившись на скорости вала под высоким давлением, потоке жидкого топлива и управлении сервовальвами, параметрах, жизненно важных для производительности газовой/паровой турбины, совет отвечает требованиям отрасли.Ее способность точно регулировать и направлять эти сигналы способствует эффективной работе турбины, уменьшает задержку ответа и повышает общую надежность системы в производстве электроэнергии и промышленности.
