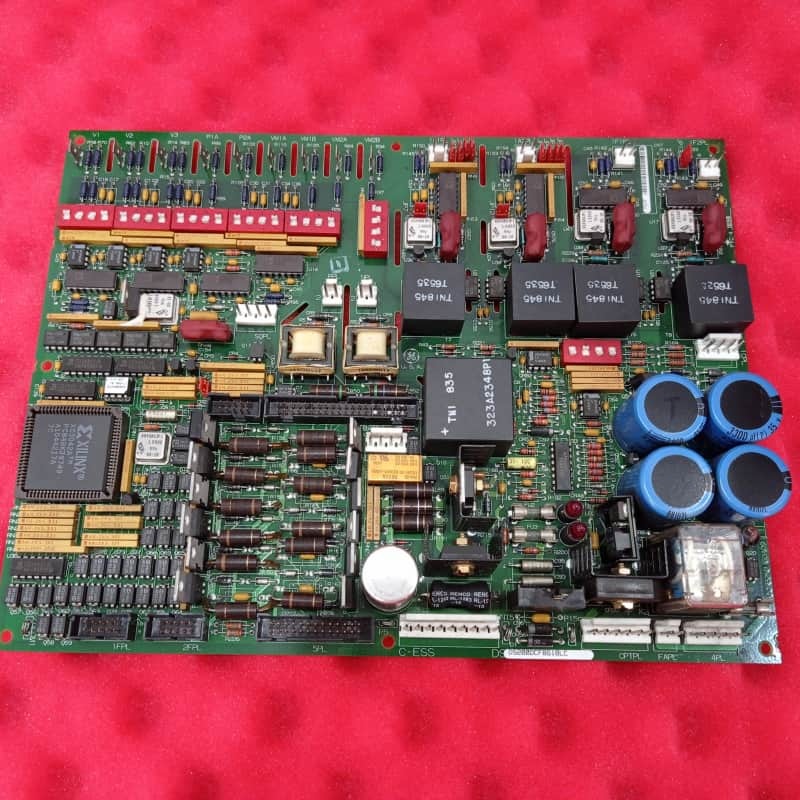

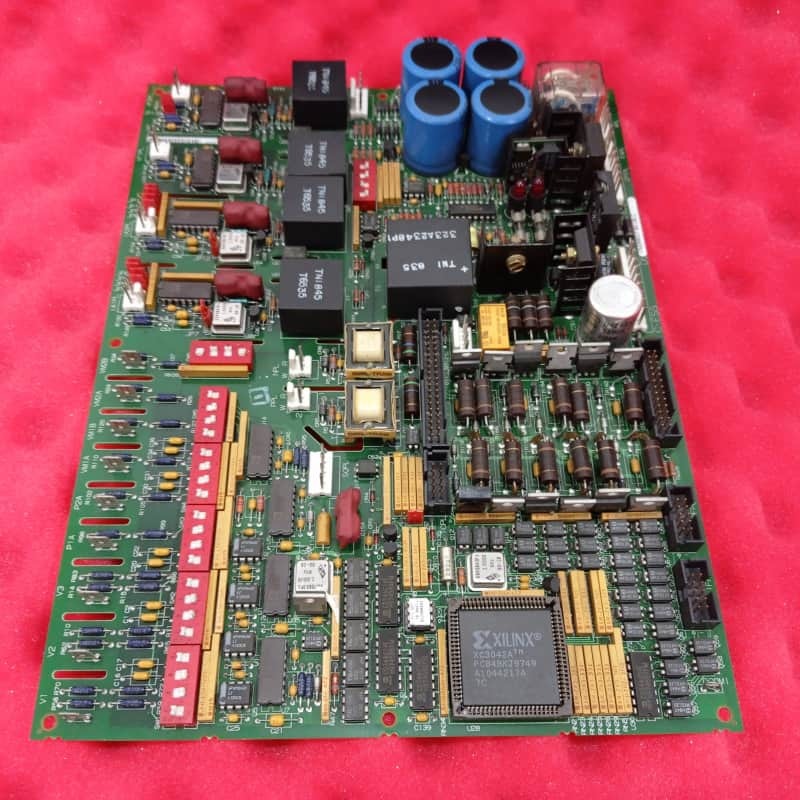

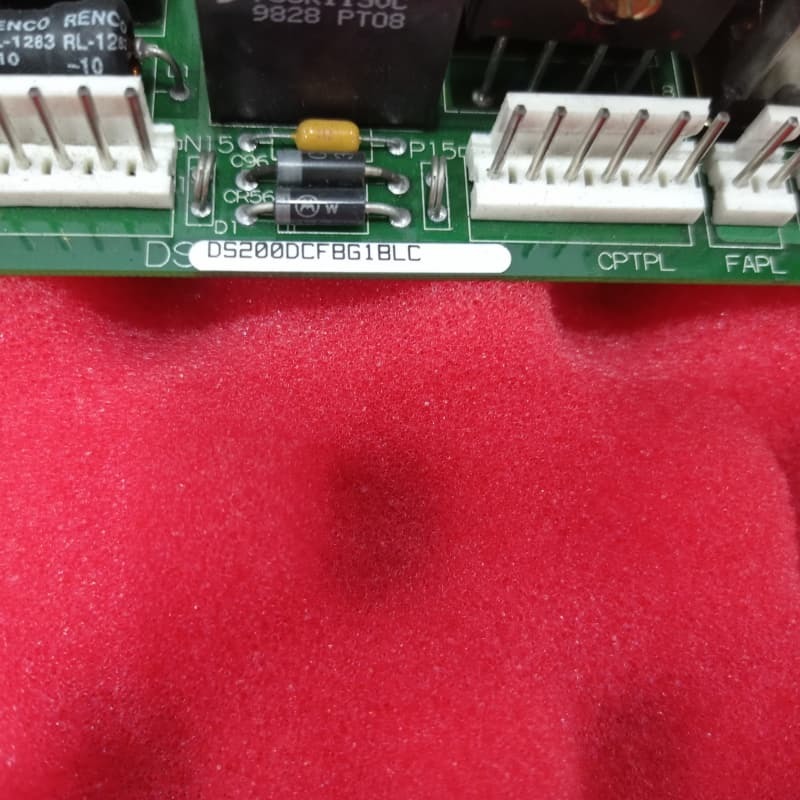

General Electric DS200DCFBG1B DC Плата обратной связи с обратной связью Критическая турбина и приводы привода

General Electric DS200DCFBG1B Плата обратной связи источника питания постоянного тока для критически важных турбинных и приводных применений

Описание продукта:

General Electric DS200DCFBG1B - это плата обратной связи источника питания постоянного тока, предназначенная для критически важных турбинных и приводных применений, включая серии EX2000, DC2000 и AC2000. Она служит центральным узлом управления и мониторинга питания, преобразуя входную мощность от силового трансформатора управления в различные регулируемые напряжения постоянного тока для работы системы привода и вентиляторов корпуса.

Основные характеристики:

Основная роль платы - генерировать и распределять несколько источников питания уровня управления, включая +5 В, ±15 В и ±24 В постоянного тока. Помимо преобразования питания, она интегрирует сложные схемы мониторинга, которые отслеживают важные параметры системы, такие как ток и напряжение якоря, ток поля двигателя, а также величину и последовательность фаз напряжения переменного тока. Она также включает в себя схемы драйверов для генераторов импульсов управления тиристорами поля двигателя.

Определяющей характеристикой DS200DCFBG1B является использование схем генератора, управляемого напряжением (VCO). Эти схемы преобразуют критические аналоговые входные напряжения—от напряжения тиристорного моста, напряжения выходного моста и милливольтных сигналов от шунтов поля и якоря—в пропорциональные частотные сигналы (0-500 кГц). Эти цифровые частотные сигналы затем передаются на главную плату управления SDCC или LDCC для обработки, обеспечивая надежную обратную связь о рабочем состоянии двигателя.

Плата имеет высокую конфигурацию с помощью двенадцати перемычек и семи DIP-переключателей, что позволяет использовать варианты, специфичные для заказчика, хотя они обычно устанавливаются на заводе. Она включает в себя надежные функции диагностики и защиты. Состояние жизненно важного источника питания +5 В постоянного тока указывается сигналом /PSEN, который может вызвать сброс микропроцессора в плате управления, если напряжение не регулируется. Кроме того, плата защищена предохранителями (FU1, FU2, FU3) для своих выходов питания, с четкими визуальными индикаторами—светодиодами CR51 и CR55 для предохранителей постоянного тока и неоновой лампой LT1 для предохранителя переменного тока—для быстрой идентификации неисправностей.
