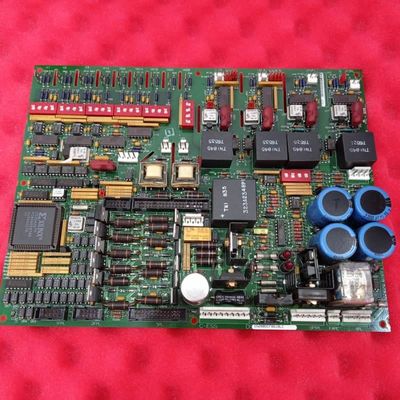

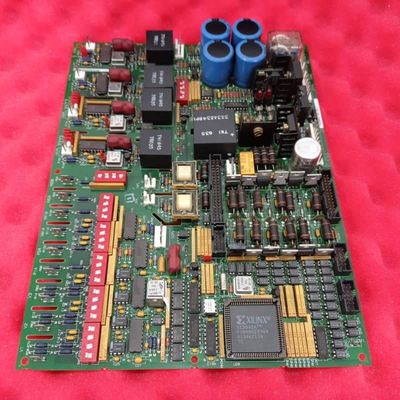

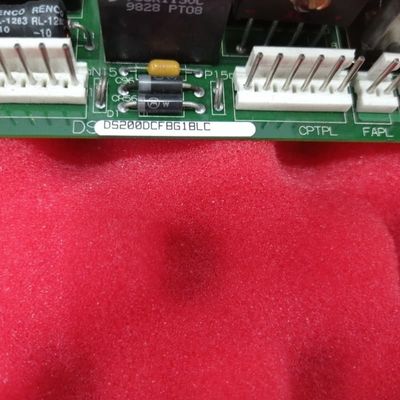

GE DS200DCFBG1B Плата обратной связи источника питания постоянного тока с интегральными схемами двойного назначения для подачи питания и мониторинга сигналов для управления турбиной Mark V

General Electric DS200DCFBG1B Плата обратной связи источника питания постоянного тока Плата Mark V

Описание продукта:

GE DS200DCFBG1B - это многофункциональная плата обратной связи источника питания, классифицируемая как часть серии плат Mark V и являющаяся критически важным компонентом для применений с приводами IGBT. Она потребляет входное напряжение 38 В переменного тока/115 В переменного тока от трансформатора питания управления (CPT) для обеспечения двух основных выходов: питание уровня управления для электроники привода турбины и питание 115 В переменного тока для вентиляторов корпуса. Помимо подачи питания, она интегрирует мониторинг сигналов, связь с платами управления и надежную диагностику, что делает ее центральным узлом для надежности Mark V и системы привода.

Основные характеристики:
Подача питания двойного назначения и широкая системная совместимость
Разработана как для турбинных систем Mark V, так и для основных приводов IGBT, она адаптируется к различным промышленным потребностям, обеспечивая при этом стабильную производительность. Она обеспечивает питание уровня управления и питание вентиляторов корпуса для терморегулирования, устраняя необходимость в отдельных компонентах питания. Примечательно, что системы EX2000 используют плату иначе, чем другие приводы, что подчеркивает ее гибкую конструкцию для удовлетворения уникальных требований применения.

Интегрированные схемы для управления питанием и сигналами
Источники питания уровня управления, обеспечивающие стабильное напряжение для системной логики;
Схемы питания поля двигателя и схемы драйвера генератора SCR, обеспечивающие активацию двигателя; Схемы мониторинга для тока/напряжения якоря, тока поля двигателя и тока линии переменного тока, отслеживающие критические эксплуатационные параметры.
Эти схемы работают в тандеме, чтобы обеспечить стабильность питания и видимость сигналов в реальном времени, что является основой для безопасного управления турбиной/приводом.

Целенаправленная связь с платами управления
Она устанавливает бесшовную связь с платами управления SDCC/LDCC посредством двух ключевых механизмов:
Схемы усилителей передают аналоговую обратную связь по напряжению двигателя, при этом DIP-переключатель SW6 позволяет активно масштабировать/модифицировать эту обратную связь в соответствии с требованиями платы управления;
Генератор, управляемый напряжением (VCO), преобразует входные напряжения в частотные сигналы, отправляемые на платы управления через разъем 1PL—обеспечивая точную передачу данных с низкой задержкой для регулирования в реальном времени.

Комплексные возможности подключения
Он имеет в общей сложности 27 разъемов — 18 штекерных, 9 штыревых для бесшовного взаимодействия с другими продуктами серии Mark V. Эта обширная связь обеспечивает надежную передачу питания и сигналов по всей системе турбина/привод, уменьшая сложность интеграции и повышая общую целостность системы.
