GE DS200UCIAG1ACC UC2000 Материнская плата с шириной 100 мм, весом 2 кг и годовой гарантией на системы управления приводом

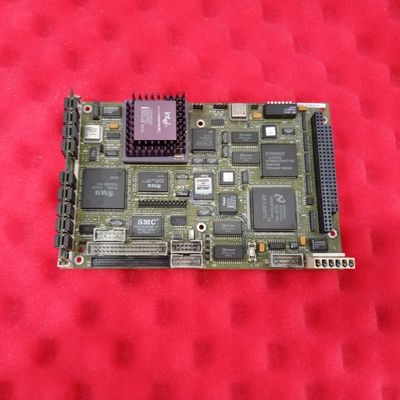

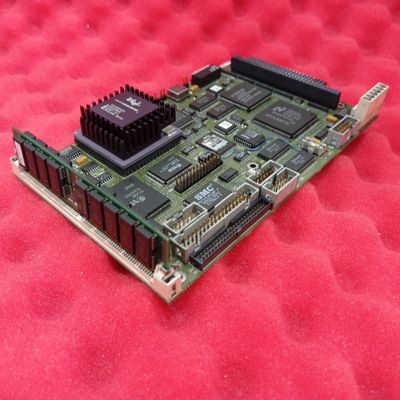

GE DS200UCIAG1ACC UC2000 Материнская плата

Описание продукта:

GE DS200UCIAG1ACC - это критически важная материнская плата UC2000 для системы управления приводом GE, расположенная исключительно в ядре R системы. Являясь основной платой печатной проводки в линейке UC2000, она действует как центральный узел для интеграции ключевых подкомпонентов: она предоставляет разъемы для установки дочерней платы UCPB CPU, платы драйвера PANA ARCNET без LAN, до двух плат GENI и жесткого диска PDAD. Помимо физической интеграции, она использует встроенный микропроцессор 196 для преобразования сигналов давления топливоподающей системы с платы TCSA, а затем передает эти обработанные сигналы на плату UCPB для использования в программном обеспечении последовательности управления системы, связывая данные датчиков с операционной логикой.

Основные характеристики:
Центральная интеграция компонентов:Ее основная роль заключается в обеспечении модульной сборки системы UC2000: она содержит разъемы для UCPB CPU (ядро обработки системы), драйвера ARCNET для сетевой связи, плат GENI для расширенного ввода/вывода и жесткого диска PDAD для хранения данных. Этот централизованный монтаж исключает разрозненную проводку, упрощая архитектуру системы и упрощая обслуживание.

Встроенная обработка сигналов:Встроенный микропроцессор 196 предназначен для преобразования сигналов давления топливоподающей системы с платы TCSA. Эта встроенная обработка гарантирует, что сигналы отформатированы правильно для платы UCPB, уменьшая задержку при выполнении последовательности управления и повышая точность операций, связанных с топливом, турбиной/приводом, что критически важно для поддержания эффективности и безопасности.

Минимальное, целенаправленное оборудование:Оно включает только необходимое оборудование для функциональности и диагностики: 1 перемычка только для заводских испытаний (JP1), 2 точки диагностического тестирования (TP1, TP2), используемые в соответствии со спецификациями процесса, и светодиоды (DNI), состояние которых определяется программным обеспечением процесса. Она также оснащена разъемом вентилятора (P14), который подает питание 5 В на дополнительный вентилятор платы UCPB, поддерживая терморегулирование дочерней платы CPU.

Структурированная процедура замены:Безопасность и точность являются приоритетными при ее замене: пользователи должны выключить питание устройства, открыть дверцу с помощью верхнего среднего винта с накатанной головкой и сначала отсоединить дочерние платы/разъемы microGENI. Переключатели и потенциометры на новой плате должны соответствовать настройкам старой; дочерние платы аккуратно снимаются для защиты контактов UCIA, а повторная сборка выравнивается с шестью пластиковыми стойками для надежной посадки, сводя к минимуму риск повреждения и обеспечивая функциональность после замены.

Специальный дизайн для ядра R:Разработанный для ядра R системы, он обеспечивает оптимальную совместимость с путями питания и сигналов ядра. Этот специальный дизайн позволяет избежать проблем совместимости, общих для универсальных материнских плат, повышая надежность системы управления приводом в промышленных приложениях, таких как турбины или работа приводов большой мощности.
