GE DS200VPBLG1ADD VME Backplane Board для серии LCI с длиной 330 мм, шириной 100 мм и высотой 200 мм

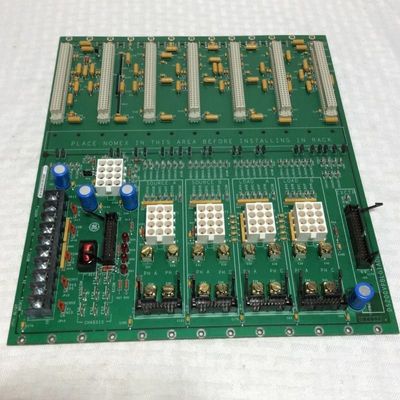

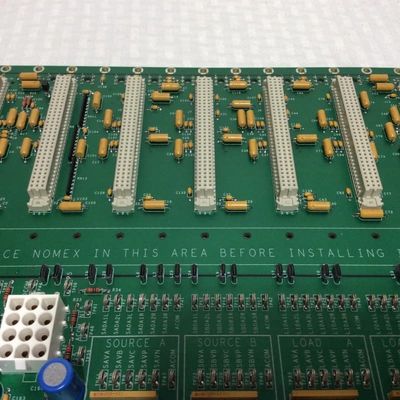

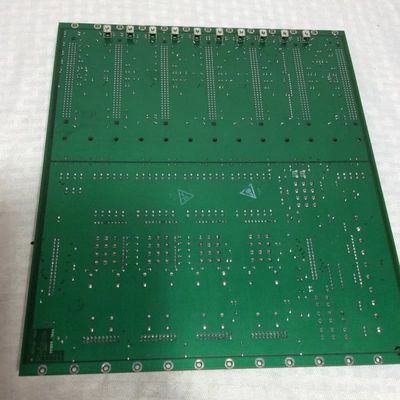

GE DS200VPBLG1ADD Плата объединительной панели VME

Описание продукта:

GE DS200VPBLG1ADD - это специализированная плата объединительной панели VME, разработанная исключительно для серии Load Commutated Inverter (LCI), служащая основным центром подключения для секций J2 и J3 стойки карт оборудования LCI. Ее основная роль заключается в обеспечении бесперебойной передачи сигналов, стабильного распределения питания и модульной интеграции критически важных компонентов LCI, что делает ее незаменимой для поддержания надежности и эффективности систем LCI в промышленных приложениях, таких как приводы двигателей или сетевые инверторы.

Определяющей особенностью является ее многослойная архитектура, которая физически разделяет аналоговые и цифровые плоскости питания. Эта конструкция минимизирует электромагнитные помехи (EMI) между чувствительными аналоговыми сигналами и высокоскоростными цифровыми сигналами, сохраняя целостность сигнала и обеспечивая стабильную подачу питания — критически важную для точного управления LCI. Каждый слот на объединительной панели оснащен обходными конденсаторами и компонентами распределения питания, что дополнительно стабилизирует напряжение и предотвращает сбои в работе из-за колебаний напряжения.

Секция J2 предназначена для основных плат LCI со структурированной компоновкой слотов: она содержит плату управления цифровым сигнальным процессором (DSPC) в слоте J1, плату расширения ввода/вывода в слоте J3, платы распределения и состояния затворов (FCGD) в слотах J5/J7/J9, плату возбудителя в слоте J11 и два запасных слота (J12/J13) для расширения. Все слоты, кроме J1, имеют жестко подключенные идентификаторы слотов на разъеме P2 для легкой идентификации, в то время как цифровые сигналы шины заканчиваются на концах слотов, чтобы избежать отражения сигнала.

Секция J3 решает проблемы с пространством, управляя внешними соединениями: она интегрирует трансформаторы тока (CT) и их нагрузочные резисторы для контроля тока, обеспечивает связь с платами обратной связи масштабирования напряжения для обратной связи по напряжению FCGD, обрабатывает подключения питания объединительной панели и предоставляет штыревые разъемы для гибкого заземления — повышая безопасность системы и снижая EMI.

Оптимизированный для протоколов, специфичных для LCI, и форм-факторов компонентов, DS200VPBLG1ADD обеспечивает бесперебойную совместимость с оборудованием LCI, устраняя проблемы интеграции и поддерживая способность системы обеспечивать стабильную, надежную работу в сложных промышленных условиях.
