GE DS200VPBLG1AFF VME Backplane Board для серии LCI с многослойной архитектурой весом 2 кг и годовой гарантией

GE DS200VPBLG1AFF VME Backplane Board

Описание продукта:

ГЭDS200VPBLG1AFFявляется специализированной платой VME Backplane, разработанной исключительно для серии load commutated inverter (LCI),служит основным узлом связи для секций J2 и J3 карточной клетки оборудования LCIЕго основная роль заключается в обеспечении бесшовной передачи сигнала, стабильного распределения мощности и модульной интеграции критических компонентов LCI.что делает его необходимым для поддержания надежности и эффективности систем LCI в промышленных приложениях, таких как двигатели или инверторы, подключенные к сети.

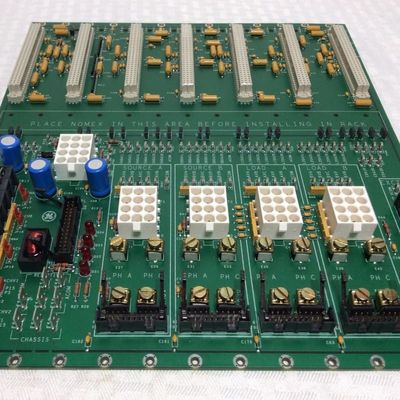

Определяющей особенностью является его многослойная архитектура, которая физически отделяет аналоговые и цифровые планы питания.Эта конструкция минимизирует электромагнитные помехи (ЭМИ) между чувствительными аналоговыми и высокоскоростными цифровыми сигналами, сохраняя целостность сигнала и обеспечивая постоянную подачу энергии, что имеет решающее значение для точного управления LCI. Каждый слот на задней плоскости оборудован обходными конденсаторами и компонентами распределения энергии,дальнейшая стабилизация напряжения и предотвращение нарушений производительности от колебаний мощности.

Секция J2 предназначена для ключевых плат LCI с структурированной схемой слотов: в ней расположена панель управления цифровым процессором сигнала (DSPC) в слоте J1 и панель расширения В/В в слоте J3.Планки распределения и статуса шлюзов (FCGD) в слотах J5/J7/J9Все слоты, кроме J1, имеют проводные идентификаторы слотов на разъеме P2 для легкой идентификации.в то время как цифровые сигналы автобуса заканчиваются на конце слота, чтобы избежать отражения сигнала.

В разделе J3 рассматриваются ограничения пространства путем управления внешними соединениями: он интегрирует трансформаторы тока (CT) и их сопротивления нагрузки для мониторинга тока,позволяет осуществлять связи с панелями обратной связи по масштабированию напряжения для обратной связи напряжения FCGD, обрабатывает подключения к питанию на заднем плане и обеспечивает соединители для гибкого заземления, повышая безопасность системы и уменьшая EMI.

Оптимизированный для LCI-специфических протоколов и форм-факторов компонентов, DS200VPBLG1ADD обеспечивает бесшовную совместимость с LCI-аппаратурой,устранение проблем интеграции и поддержка способности системы обеспечивать последовательное, надежная производительность в требовательных промышленных условиях.
