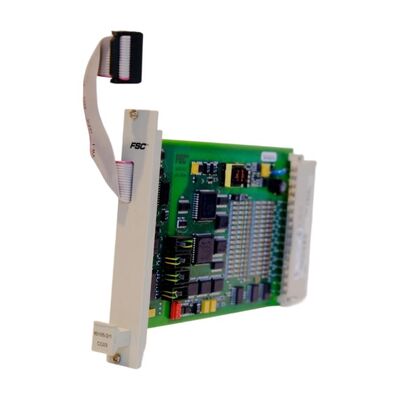

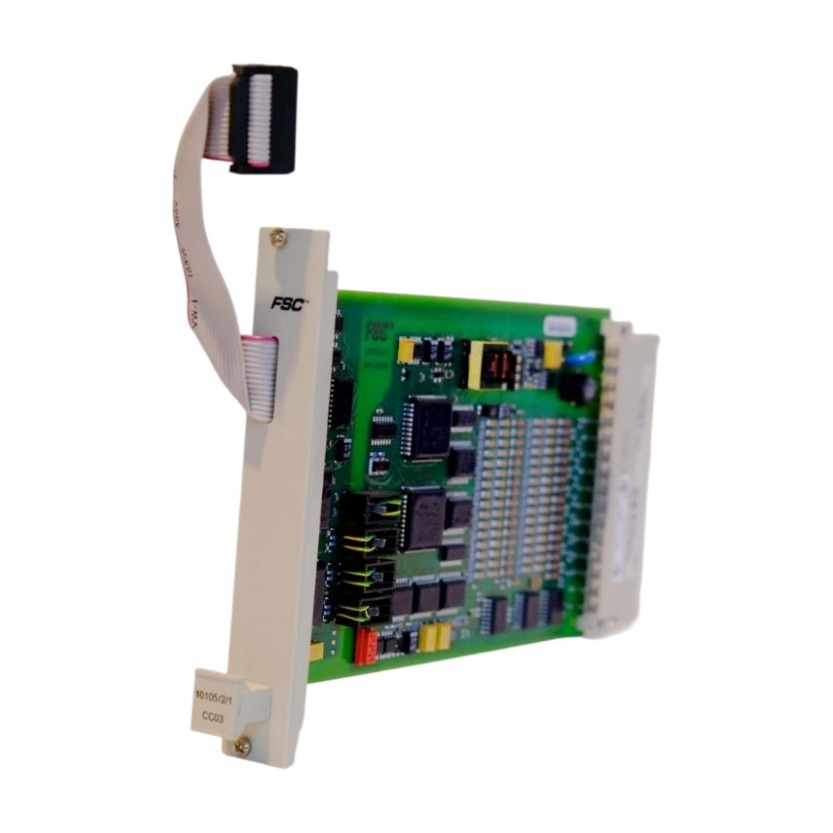

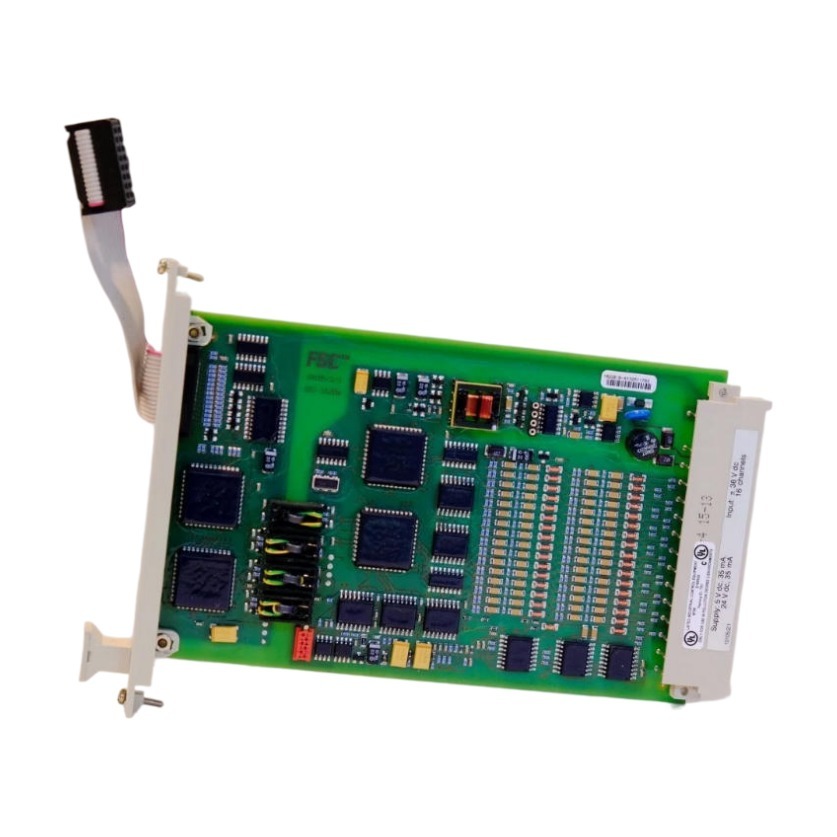

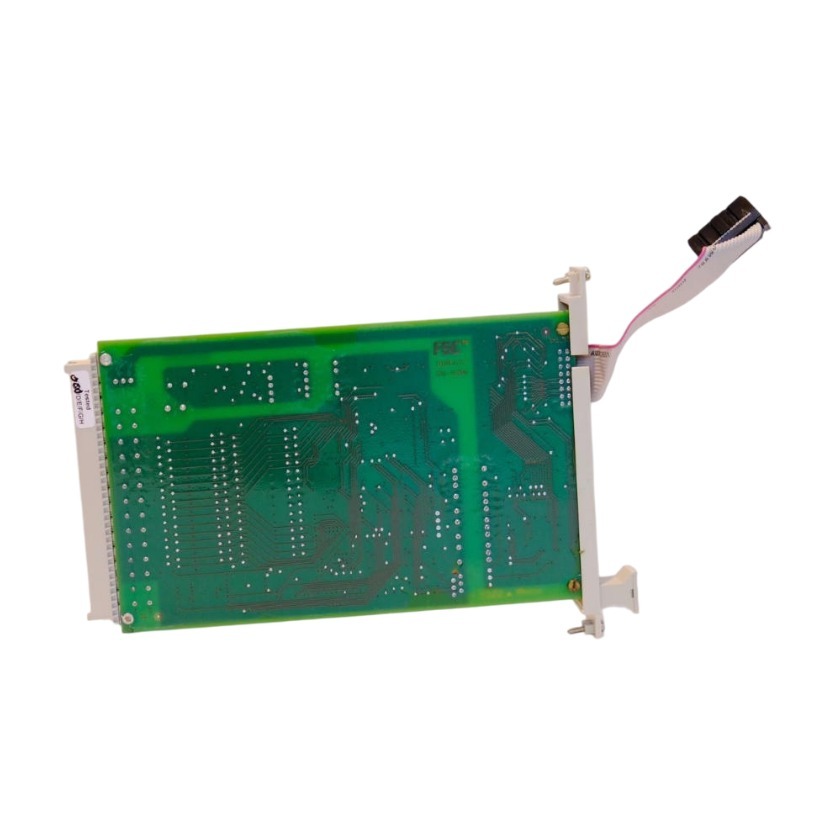

10105/2/1 Неисправностный аналоговый модуль высокой плотности

В10105/2/1представляет собой высокоплотный аналоговый входный модуль, предназначенный для систем управления безопасностью FSC.16 аналоговых входных каналовсДиапазон ввода 0-4,1 В, позволяющий получать несколько аналоговых полевых сигналов в одном модуле.

Модуль предназначен для приема конвертированных аналоговых сигналов.Сигналы 0-20 мАмогут быть преобразованы для использования с модулем черезСборка конца поля FTA-T-14илиАналоговый модуль преобразования входных данных 10105/A/1Сигналы от таких устройств, как термопары или датчики PT-100, также требуют соответствующего преобразования в требуемый сигнал тока перед подключением.

С его 16-канальной конструкцией, защищенной от сбоев архитектурой ввода и встроенными диагностическими функциями,10105/2/1 обеспечивает централизованное решение для захвата аналогового сигнала в установленных системах контроля безопасности.

Для многоканального захвата аналогового сигнала:16-канальная конфигурация позволяет собирать несколько аналоговых процессов через один модуль.Это может упростить устройство ввода/вывода, когда несколько точек измерения должны контролироваться в одной и той же системе контроля безопасности.

Для аналогового мониторинга, ориентированного на безопасность:Встроенная в модуль конструкция, обеспечивающая защиту от сбоев, и функции самопроверки, управляемые системой, поддерживают получение аналогового сигнала, связанного с безопасностью.Абсолютная точность, преобразование полного диапазона, перекрестная связь канала, фильтры ввода и внутреннее напряжение питания, обеспечивающий диагностическое покрытие входного модуля.

• 16-канальный аналоговый вход:Предоставляет 16 аналоговых входных каналов с диапазоном входа 0-4,1 В, что позволяет собирать несколько аналоговых сигналов через один модуль и упрощает устройство В/В в системах FSC.
• Мониторинг сигналов безопасности от сбоев:сочетает в себе конструкцию безопасного ввода с встроенными диагностическими функциями, включая проверку точности сигнала, преобразование полного диапазона и перекрестную передачу каналов,помогает инженерам контролировать состояние аналоговой входной секции.

• Азиатско-Тихоокеанский регион: Китай, Южная Корея, Япония, Индия, Юго-Восточная Азия
• Ближний Восток: Саудовская Аравия, ОАЭ, Катар
• Северная Америка: США, Канада
• Европа: Германия, Великобритания, Франция, Россия, Турция
• Латинская Америка: Бразилия, Аргентина, Мексика

• Системы контроля безопасности при сбоях (FSC)
• Системы безопасности
• Безопасность промышленных процессов
• Приложения экстренного отключения
• Нефтяные и газовые объекты
• Заводы химической переработки
• Электростанции
• Сохранение существующей системы контроля безопасности
• Поддержка жизненного цикла устаревшей системы управления

Установленная система управления безопасностью требовала замены аналогового модуля высокой плотности при плановом обслуживании.10105/2/1была выбрана для сохранения существующей16-канальная архитектура аналогового ввода, в то время как установленная система преобразования сигнала была сохранена для обеспечения требуемого уровня ввода для модуля.

• Экспорт в более чем 40 стран
• Полное послепродажное обслуживание
• Стабильная цепочка поставок для обеспечения непрерывного снабжения
• Поддержка оперативного директора, оперативного директора и оперативного директора
• Быстрая реакция на котировки

Каков диапазон ввода 10105/2/1?
Модуль имеетДиапазон аналогового входа 0-4,1 Ви входное сопротивление более 1 МΩ.

Можно ли подключить сигнал 0-20 мА непосредственно к модулю?
Полевой сигнал 0-20 мА необходимо преобразовать в подходящий уровень сигнала с помощьюFTA-T-14или10105/А/1устройство преобразования перед подключением к 10105/2/1.

Сколько аналоговых входов обеспечивает модуль?
10105/2/1 предусматривает:16 аналоговых входных каналовОн также включает в себя внешний обратный вход напряжения.

Что охватывает самотест модуля?
Самопроверка включаетАбсолютная точность, преобразование полного диапазона, перекрестная связь между входами, фильтры входа канала и внутреннее напряжение питания.
