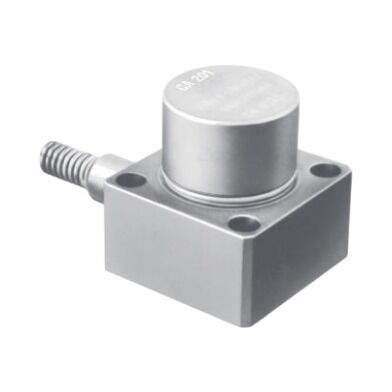

Пьезоэлектрический акселерометр CA201 114-201-000-222 для промышленного мониторинга вибрации
| Место происхождения | нас |
|---|---|
| Фирменное наименование | Proximity Sensor |
| Сертификация | COO ,COC ,CQ |
| Номер модели | CA201 114-201-000-222 |
| Документ | CA201 144-201-000-222 Datas...et.pdf |
| Количество мин заказа | 1 |
| Цена | $5999 |
| Время доставки | 5-7дней |
| Условия оплаты | Т/Т |
| Поставка способности | 999 |
Подробная информация о продукте
| бренд | Датчик близости | Номер модели | CA201 114-201-000-222 |
|---|---|---|---|
| Функция | ХОРОШИЙ | Состояние | новый |
| Гарантия | 1 год | ||
| Выделить | CA201 Пьезоэлектрический акселерометр,Ускорители для мониторинга вибрации в промышленности,Датчик вибрации ПЛК |
||
Характер продукции
Обзор продукта
CA201 114-201-000-222 — это пьезоэлектрический акселерометр, предназначенный для измерения вибрации промышленного оборудования. Он преобразует движение машины в электрический зарядный сигнал, который может обрабатываться подходящим зарядовым усилителем и системой мониторинга. Он предназначен для непрерывного использования на оборудовании, где данные о вибрации помогают группам технического обслуживания проверять состояние машины и выявлять изменения в работе.
CA201 использует симметричный сдвиговый чувствительный элемент с внутренней изоляцией корпуса. Такая конструкция помогает снизить влияние вибрации, действующей на основание датчика, поэтому выходной сигнал лучше отражает вибрацию в точке измерения. Его номинальная чувствительность составляет 100 пКл/g ±5% при 120 Гц, что дает инженерам четкую точку отсчета при согласовании датчика с оборудованием для обработки сигналов.
Датчик имеет сварной корпус из нержавеющей стали и встроенный кабель, защищенный металлической гибкой трубкой. Эти особенности делают CA201 пригодным для использования в сложных промышленных условиях, включая оборудование, подверженное воздействию тепла, влаги и механических нагрузок. В зависимости от конкретной версии семейство CA201 доступно для различных температурных диапазонов и может включать разрешение на использование во взрывоопасных зонах. Точный код заказа и сертификация всегда должны проверяться перед установкой.
Ключевые технические параметры
Чувствительность 100 пКл/g для четкого масштабирования сигнала
Номинальная чувствительность 100 пКл/g ±5% при 120 Гц определяет соотношение между измеренным ускорением и зарядом, генерируемым датчиком. Это помогает инженерам правильно настроить оборудование для обработки сигналов и последовательно сравнивать измерения. Поскольку выходной сигнал является зарядным, тип входа и конфигурация кабеля подключенного зарядового усилителя также должны быть подходящими.
Металлический корпус и защищенный встроенный кабель
Сварной корпус из нержавеющей стали помогает защитить чувствительный элемент от влаги и коррозии. Встроенный кабель защищен металлической гибкой трубкой, что снижает риск повреждения при нормальной промышленной эксплуатации. Правильная прокладка кабеля и надежное крепление остаются важными, особенно там, где датчик подвергается воздействию тепла, движения или регулярных работ по техническому обслуживанию.
Технические характеристики
| Номер модели | CA201 114-201-000-222 |
|---|---|
| Другие модели | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |
Изображения продукта
Рекомендации по проектированию
- Согласуйте датчик с оборудованием для обработки сигналов. CA201 выдает зарядный сигнал и не использует тот же входной интерфейс, что и все акселерометры с выходным напряжением. Убедитесь, что подключенный зарядовый усилитель поддерживает чувствительность датчика и конфигурацию кабеля. Диапазон частот всей измерительной системы также зависит от подключенного кондиционера.
- Проверьте монтажную поверхность и способ крепления. В опубликованных данных CA201 указаны четыре винта с внутренним шестигранником M6 × 35 с пружинными шайбами и номинальный момент затяжки винта 15 Нм. Ненадежное крепление или неровная поверхность могут изменить способ передачи вибрации на чувствительный элемент и повлиять на показания. Следуйте чертежу изделия и процедуре на объекте при подготовке точки крепления.
- Проверьте температуру и конфигурацию кабеля. Семейство CA201 имеет различные температурные пределы для разных версий. Перед заменой проверьте полный номер детали датчика, длину кабеля, защиту кабеля и любое разрешение для опасных зон. Не предполагайте, что все версии CA201 имеют одинаковый температурный рейтинг или сертификацию.
Глобальные применения
- Азиатско-Тихоокеанский регион: Китай, Южная Корея, Япония, Индия, Юго-Восточная Азия
- Ближний Восток: Саудовская Аравия, ОАЭ, Катар
- Северная Америка: США, Канада
- Европа: Германия, Великобритания, Франция, Россия, Турция
- Латинская Америка: Бразилия, Аргентина, Мексика
Типичные применения
- Системы защиты вращающегося оборудования в режиме онлайн
- Мониторинг вибрации и положения вала
- Контроль безопасности паровых турбин и компрессоров
- Мониторинг состояния больших вентиляторов, генераторов и высокоскоростных насосов
- Нефтегазовые объекты
- Химические заводы
- Электростанции
- Металлообрабатывающие и угольно-химические заводы
Пример проекта
При типичной задаче технического обслуживания компрессора команде завода может потребоваться заменить акселерометр после повреждения его кабеля или корпуса. Перед установкой замены команда проверяет чувствительность исходного датчика, требование к зарядному выходу, метод монтажа и температурный рейтинг. Затем правильно подобранный CA201 может быть подключен к существующему совместимому оборудованию для обработки сигналов, позволяя возобновить измерения вибрации без изменения конструкции системы мониторинга.
Наши преимущества
- Экспорт в 40+ стран
- Полное послепродажное обслуживание
- Стабильная цепочка поставок, обеспечивающая постоянную доступность
- Поддержка сертификации COO, COC и CQ
- Быстрый ответ на запрос котировки
Часто задаваемые вопросы
1. Какой тип выходного сигнала предоставляет CA201?
CA201 выдает зарядный выход. Он должен быть подключен к подходящему зарядовому усилителю или совместимому устройству обработки сигналов, прежде чем сигнал будет использован системой мониторинга.
2. Какова номинальная чувствительность CA201?
Опубликованная спецификация CA201 указывает 100 пКл/g ±5% при 120 Гц. Это значение используется при согласовании датчика с обработчиком сигналов и установке шкалы измерения.
3. Какой частотный диапазон может измерять CA201?
В опубликованной спецификации указан отклик от 0,5 Гц до 3000 Гц в пределах ±5%, с откликом в пределах ±10% от 3 кГц до 4,5 кГц. Нижняя граничная частота всей системы зависит от подключенного обработчика сигналов.
4. Может ли CA201 работать при +260 °C?
Отдельные версии CA201 рассчитаны на температуру до +260 °C. Другие версии имеют более низкие пределы, включая версии, предназначенные для конкретных применений во взрывоопасных зонах. Всегда проверяйте точную версию и температурный рейтинг кабеля перед использованием.
5. Что следует проверить перед заменой существующего CA201?
Подтвердите полный номер детали, чувствительность, совместимость с зарядным выходом, длину кабеля, схему монтажа, температурный диапазон и необходимые разрешения. Эти детали важны, поскольку два датчика из одного семейства продуктов могут не иметь одинаковой конфигурации кабеля или окружающей среды.
Доступный запас
- IOCN 200-566-000-112
- IOC4T 200-560-000-113
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
Требования к установке
- Профессиональная установка требуется для оптимальной производительности и безопасности
- Обеспечьте надлежащее крепление и достаточную вентиляцию
- Соблюдайте все применимые стандарты электробезопасности
