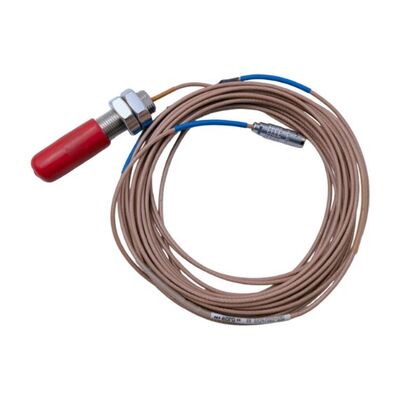

Датчик вихретокового типа EPRO PR6424/003-030 для мониторинга вибрации и положения больших валов

EPRO PR6424/003-030 представляет собой бесконтактный датчик вихревых токов, предназначенный для измерения вибрации вала, осевого положения и других перемещений в крупных вращающихся машинах. Он используется в системах мониторинга оборудования, такого как паровые турбины, газовые турбины, компрессоры, насосы и генераторы.

В отличие от контактного датчика, PR6424 измеряет зазор между наконечником зонда и металлическим валом, не касаясь вращающейся поверхности. При движении вала зазор изменяется, и система датчика преобразует это изменение в электрический сигнал. Затем этот сигнал может быть использован совместимой системой мониторинга для отслеживания движения вала и обнаружения изменений в состоянии машины.

PR6424 использует наконечник зонда диаметром 16 мм и имеет номинальную чувствительность 4 В/мм с погрешностью линейности не более ±1,5%. Его диапазон статических измерений составляет ±2,0 мм, а частотная характеристика простирается от DC до 20 кГц на уровне -3 дБ. Эти характеристики делают его пригодным для применений, требующих как данных о положении вала, так и динамических измерений вибрации.

Для работ по техническому обслуживанию и замене важен полный номер модели. Зонд должен быть согласован с правильным преобразователем сигнала, конфигурацией кабеля и материалом цели для поддержания требуемой производительности измерения.

Наконечник зонда диаметром 16 мм предназначен для измерения перемещения вала на крупном вращающемся оборудовании. Заявленная чувствительность составляет 4 В/мм (101,6 мВ/мил), с погрешностью линейности не более ±1,5%. Эта определенная выходная характеристика помогает системе мониторинга преобразовывать измеренные изменения зазора в значения смещения.

Для получения точных результатов зонд должен быть установлен с правильным зазором и использоваться с соответствующим преобразователем сигнала. Материал поверхности цели и вала также должен соответствовать заявленным требованиям датчика.

PR6424 имеет заявленную частотную характеристику от DC до 20 кГц (-3 дБ). Реакция на постоянный ток поддерживает измерение медленных изменений положения, в то время как более широкий частотный диапазон позволяет системе улавливать более быстрое движение вала в пределах ограничений всей измерительной цепи.

Это полезно, когда одна конфигурация мониторинга должна отслеживать как изменения положения вала, так и динамическую вибрацию. Фактическая производительность системы по-прежнему зависит от преобразователя, установки, цели и оборудования мониторинга.

1. Установите правильный зазор зонда перед вводом в эксплуатацию. Зазор зонда влияет на рабочую точку измерительной системы. Установите зазор в соответствии с инструкциями производителя по установке и спецификацией соответствующего преобразователя. Не предполагайте, что любой начальный зазор обеспечит заявленный линейный диапазон. После установки проверьте выходной сигнал и убедитесь, что он находится в пределах ожидаемого рабочего диапазона.
2. Проверьте материал вала и состояние поверхности. В опубликованной спецификации PR6424 в качестве стандартного материала цели используется ферромагнитная сталь. Различия в материале цели, состоянии поверхности или геометрии могут повлиять на соотношение между зазором и выходным сигналом. Если материал вала отличается от указанного, убедитесь, что система подходит, прежде чем полагаться на показания.
3. Согласуйте зонд, кабель и преобразователь. PR6424 должен использоваться с совместимым преобразователем сигнала и правильной конфигурацией кабеля. При замене установленного датчика проверьте полный номер детали, длину кабеля, тип разъема, монтажные размеры и модель преобразователя. Зонд, подходящий для монтажного отверстия, не является автоматически электрически совместимым с существующей измерительной системой.

• Азиатско-Тихоокеанский регион: Китай, Южная Корея, Япония, Индия, Юго-Восточная Азия
• Ближний Восток: Саудовская Аравия, ОАЭ, Катар
• Северная Америка: США, Канада
• Европа: Германия, Великобритания, Франция, Россия, Турция
• Латинская Америка: Бразилия, Аргентина, Мексика

• Системы защиты вращающихся машин в режиме онлайн
• Мониторинг вибрации и положения вала
• Контроль безопасности паровых турбин и компрессоров
• Мониторинг состояния больших вентиляторов, генераторов и высокоскоростных насосов
• Нефтегазовые объекты
• Предприятия химической переработки
• Электростанции
• Металлообрабатывающие и угольно-химические заводы

При типичной задаче обслуживания турбины канал измерения смещения вала может потребовать замены датчика после обнаружения неисправности во время плановой инспекции. Команда по техническому обслуживанию проверяет оригинальную модель, размеры зонда, резьбу крепления, конфигурацию кабеля и подключенный преобразователь перед выбором замены.

В случаях, когда установка требует PR6424/003-030, согласование полной конфигурации помогает восстановить исходную измерительную цепь. После установки команда проверяет зазор зонда и подтверждает сигнал перед возвращением канала мониторинга в эксплуатацию.
