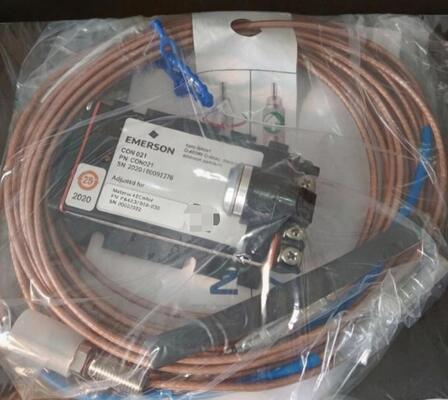

Датчик вихретоковый EPRO PR6423/10R-030 для контроля вибрации и положения вала

ВEPRO PR6423/10R-030является датчиком 8 мм вихревого тока, предназначенным для бесконтактного измерения вибрации вала и положения в промышленных вращающихся машинах. Он используется в системах мониторинга для паровых турбин, газовых турбин,компрессоры, насосы и генераторы, где изменения движения вала могут предоставить полезную информацию о состоянии машины.

Датчик измеряет разрыв между его кончиком и металлическим валом. Когда вал движется, разрыв меняется, и система датчиков преобразует это изменение в электрический сигнал.Совместимый преобразователь сигнала затем обрабатывает сигнал для использования системой мониторинга машиныЭто позволяет измерить движение вала без физического контакта с вращающейся частью.

Серия PR6423 имеет номинальную чувствительность8 В/мм, аЛинейный диапазон измерений 2 мм, и частотной реакциипостоянное до 20 кГц (-3 дБ)Эти функции поддерживают как измерение положения вала, так и динамический мониторинг вибрации.с корпусом из нержавеющей стали и защитой IP66.

ВВерсия 10R использует конструкцию обратной установки, что может быть полезно, когда зонд должен быть установлен с задней стороны точки крепления.Это устройство дает инженерам еще один вариант, когда пространство вокруг подшипникового корпуса ограничено или доступ спереди затруднен.

8-мм наконечник датчика предназначен для измерения вала в промышленных вращающихся машинах.8 В/ммЭто помогает инженерам устанавливать шкалу измерений и правильно интерпретировать данные о смещении.

Изданная спецификация серии PR6423 дает линейный диапазон измерений2 мми начальный воздушный разрыв0.5 ммПравильное установление разрыва важно, поскольку работа за пределами линейного диапазона может привести к неточным показаниям или потере полезных данных измерения.

PR6423/10R-030 использует устройство обратной установки.Это может помочь, когда место монтажа не позволяет удобный передний доступ или когда зонд должен быть установлен через специальное отверстие в корпусе подшипника.

Перед установкой инженеры должны подтвердить монтажную нить, доступное пространство, положение зонда и маршрут кабеля.Структура обратной установки должна соответствовать фактическому чертежу установки, а не выбираться только потому, что диаметр зонда такой же, как и оригинальная часть.

1. Осторожно настроить разрыв.
   Опубликованные данные серии PR6423 дают начальный воздушный разрыв0.5 мми линейный диапазон измерений2 ммПравильный разрыв установки должен устанавливаться в соответствии с инструкциями производителя и подключенным преобразователем.Не устанавливайте разрыв только глазом, когда доступен определенный метод напряжения или калибровки.
2. Проверьте материал вала и поверхность.
   Стандартная цель калибровки, указанная для серии PR6423, представляет собой ферромагнитную сталь, такую как42CrMo4 / AISI 4140Если фактический материал вала отличается от стандартного объекта, то он может быть изменен в зависимости от условий поверхности.подтвердить совместимость перед использованием показаний для принятия решений о защите или обслуживании.
3. Сопоставьте зонд с правильным преобразователем.
   PR6423 является частью измерительной системы и должен быть подключен к совместимому преобразователю сигнала.модель разъема и преобразователяЗонд, который подходит механически, может быть не подходит, если его электрическая конфигурация не соответствует установленной системе.

• Азиатско-Тихоокеанский регион:Китай, Южная Корея, Япония, Индия, Юго-Восточная Азия
• Ближний Восток:Саудовская Аравия, ОАЭ, Катар
• Северная Америка:США, Канада
• Европа:Германия, Великобритания, Франция, Россия, Турция
• Латинская Америка:Бразилия, Аргентина, Мексика

• Системы онлайн-защиты вращающихся машин
• Мониторинг вибрации и положения вала
• Контроль за безопасностью паровых турбин и компрессоров
• Мониторинг состояния большого вентилятора, генератора и высокоскоростного насоса
• Нефтяные и газовые объекты
• Заводы химической переработки
• Электростанции
• Металлические и угольнохимические заводы

При выполнении типовых работ по техническому обслуживанию компрессоров вибрационный канал вала может потребоваться замены после обнаружения неисправности во время проверки.Группа технического обслуживания проверяет установку существующего зонда, подключение кабеля, модель преобразователя и начальный разрыв перед выбором замены.

Если установка требует обратного монтажа PR6423/10R-030, соответствующая полная конфигурация помогает восстановить исходную настройку измерения.Группа проверяет разрыв зонда и выход сигнала перед возвращением канала мониторинга в эксплуатацию..
